Blech und Rohr in einem System
Eine Anlage für Flachmaterial sowie Rund-, Quadrat- und Sonderprofile
2D Lasermaschinen
HLBT Serie
Die YAWEI HLBT vereint präzises 2D-Blechschneiden und Rohrbearbeitung in einem System. Mit integrierter CNC-Rohrachse bearbeiten Sie Bleche, Rundrohre, Vierkant- und Sonderprofile bis 200 mm Durchmesser und 6 m Länge effizient auf nur einer Anlage.
Rohrachse bis 200 mm
Präzise Bearbeitung von Rohren und Profilen bis 6 m Länge
3+1 Achsen Steuerung
Moderne Bus-Technologie mit geschlossenem Regelkreis für hohe Prozessstabilität
Automatische Klemmung
Einfaches Handling bei manuellem Beladen und sicherer Rohrfixierung
Palettenwechseltisch serienmäßig
Be- und Entladen während der Bearbeitung für reduzierte Nebenzeiten
Ihre Vorteile
Maximale Vielseitigkeit für moderne Fertigung.
HMI Bedienoberfläche
Intuitive Bedienung mit integrierter Überwachung und klarer Prozessführung.
YAWEI Schneidkopf
Mit automatischer Höhenregelung, kapazitivem Sensor und Düsenreinigung.
Integrierte Rohrachse
Für Rund-, Quadrat-, Rechteck- und Sonderprofile bis 6 m Länge.
MAX Photonics
Faserlaser mit hoher Strahlqualität, Zuverlässigkeit und starker Schnittleistung.
TubesT Software
Intelligentes Nesting und flexible Rohrprogrammierung direkt an der Maschine.
Welldone Filtertechnik
CE-zertifiziert, wartungsfreundlich und mit feuerhemmenden PTFE-Patronenfiltern.
Highlights
Eine Maschine für Blech und Rohr.
- 2D-Laserschneiden von Blechen bis 3 m Länge
- Präzise Rohr- und Profilbearbeitung bis 200 mm Durchmesser
- Manuelles Beladen mit automatischer Klemmung
- Große Seitenzugänge für einfache Bedienung und Wartung
- Sehr gute Schnittqualität bei hohen Geschwindigkeiten
Serienausstattung
Im Standard vielseitig.
Die HLBT Serie kombiniert Flachbettlaser und Rohrbearbeitung mit praxisgerechter Ausstattung für hohe Flexibilität, reduzierte Rüstzeiten und wirtschaftliche Abläufe.
Steuerung & Bedienung
- Hochwertige Steuerungstechnik mit 3+1 Achsen
- Bus-Technologie mit geschlossenem Regelkreis
- HMI Oberfläche mit integrierter Überwachung
Rohrhandling
- Integrierte CNC-Rohrachse bis 6 m Länge
- Manuelles Beladen mit automatischer Klemmung
- Große Seitenzugänge für einfachen Zugriff
Laserquelle & Schneidkopf
- MAX Photonics Faserlaser
- YAWEI Schneidkopf mit automatischer Höhenregelung
- Automatische Kantenerkennung und Düsenreinigung
Staubtechnik & Wechseltisch
- Welldone Staubabscheider mit PTFE-Patronenfiltern
- CE-zertifiziert und wartungsfreundlich
- 2-Palettensystem für paralleles Be- und Entladen
Technologie im Detail

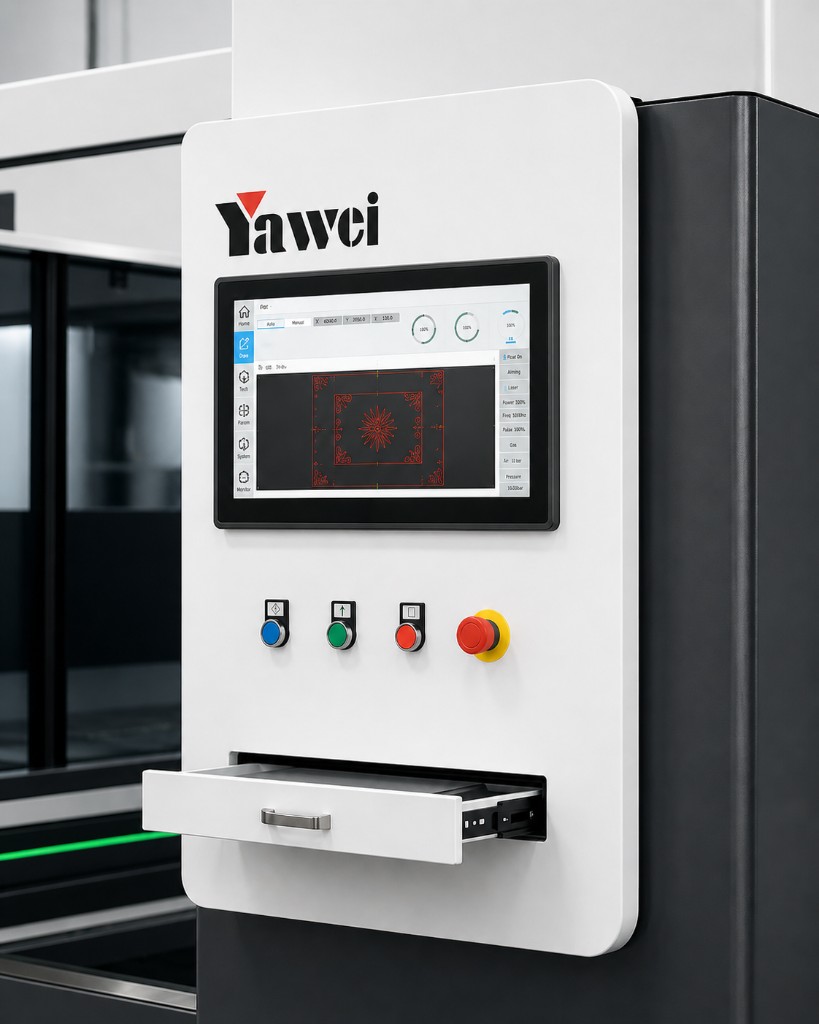

Steuerungstechnik & HMI
- 3+1 Achsen Steuerung für Blech und Rohr
- Geschlossener Regelkreis für saubere Bewegungsabläufe
- Leistungssteuerung und Leerlauffunktion integriert
- Klare HMI Oberfläche mit Maschinenüberwachung

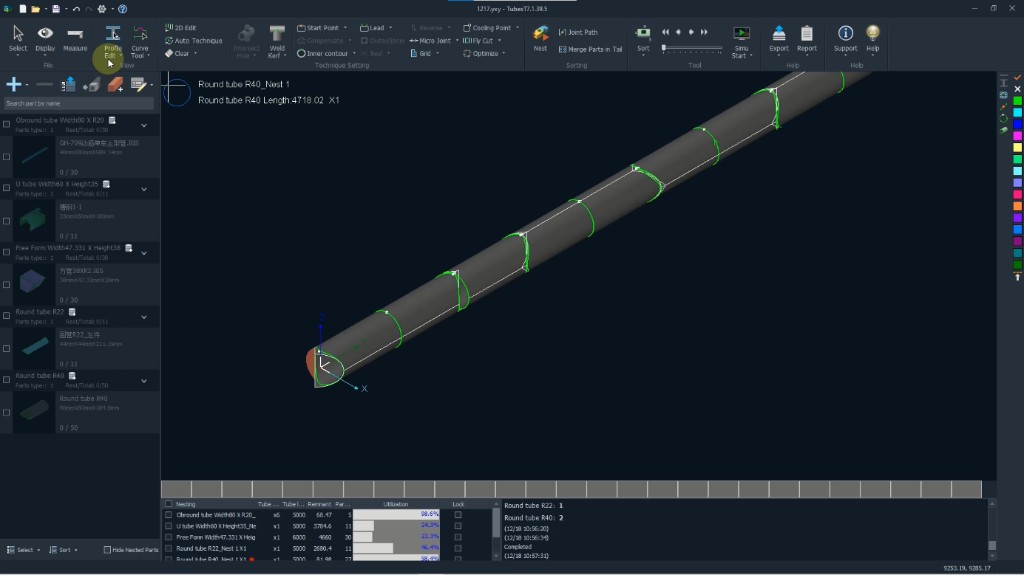

TubesT Programmiersoftware
- Import von IGS-Dateien
- Intelligentes Nesting mit minimalem Ausschuss
- Flexible Common Line Funktion
- Unterstützt L-, U-, T- und H-Profile

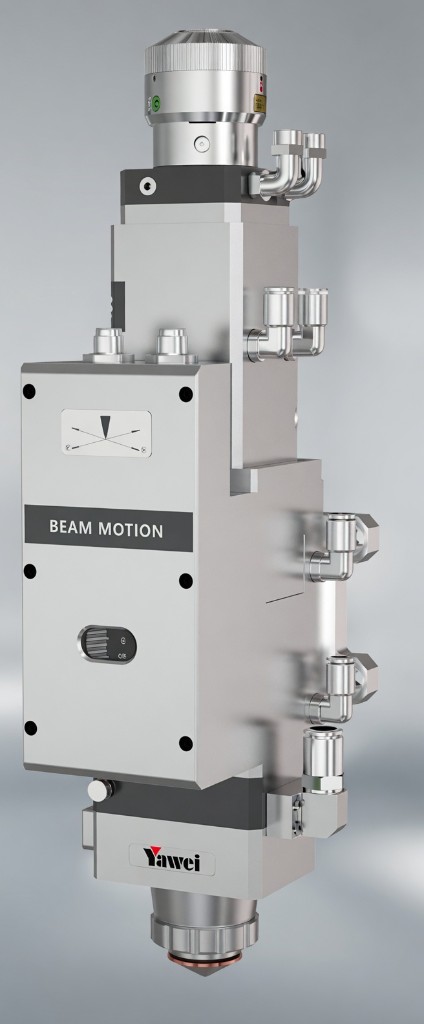

YAWEI Schneidkopf
- Raytools Lizenzbau mit automatischer Höhenregelung
- Berührungsloser kapazitiver Sensor
- Automatische Kantenerkennung und Programmkorrektur
- Automatische Düsenreinigung für stabile Schnittqualität

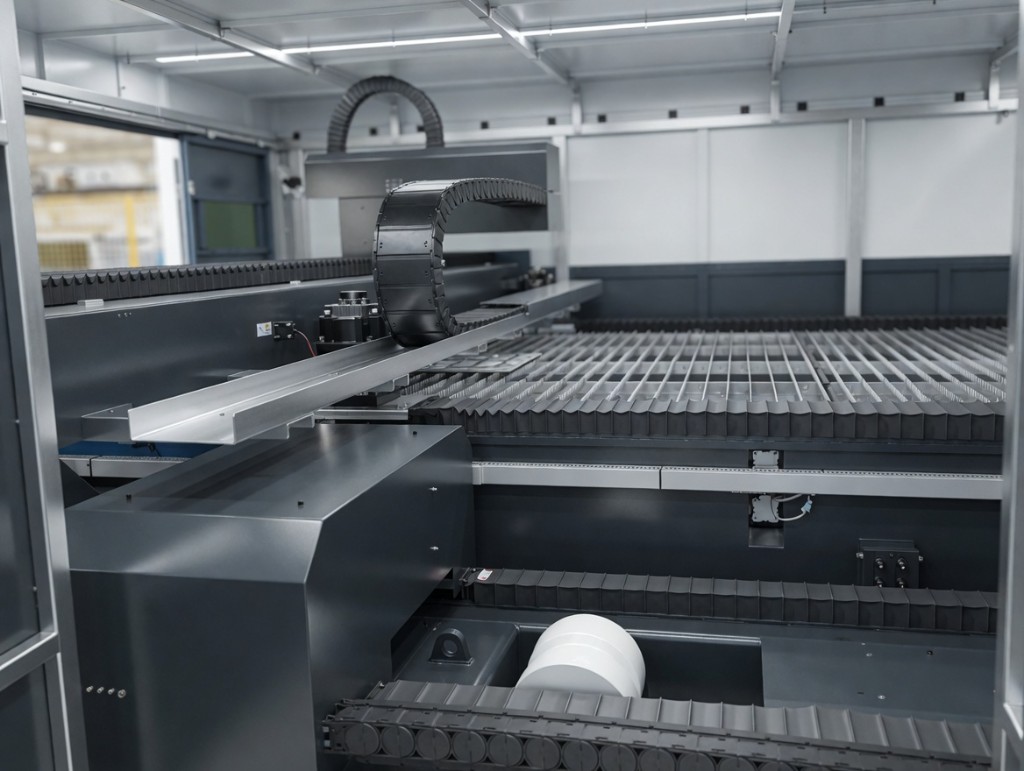

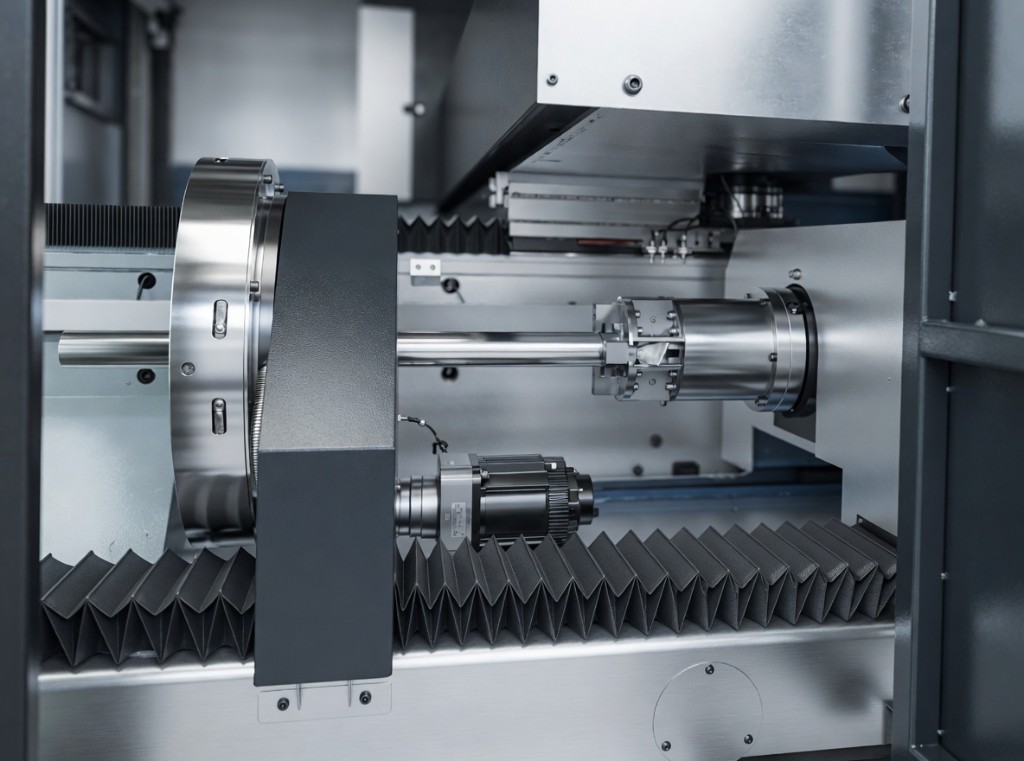

Integrierte Rohrachse
- Bearbeitet Rund-, Quadrat-, Rechteck- und Sonderprofile
- Bis 200 mm Durchmesser und bis 6 m Rohrlänge
- Automatische Klemmung bei manuellem Beladen
- Reduziert Rüstzeiten deutlich im Kombinationsbetrieb

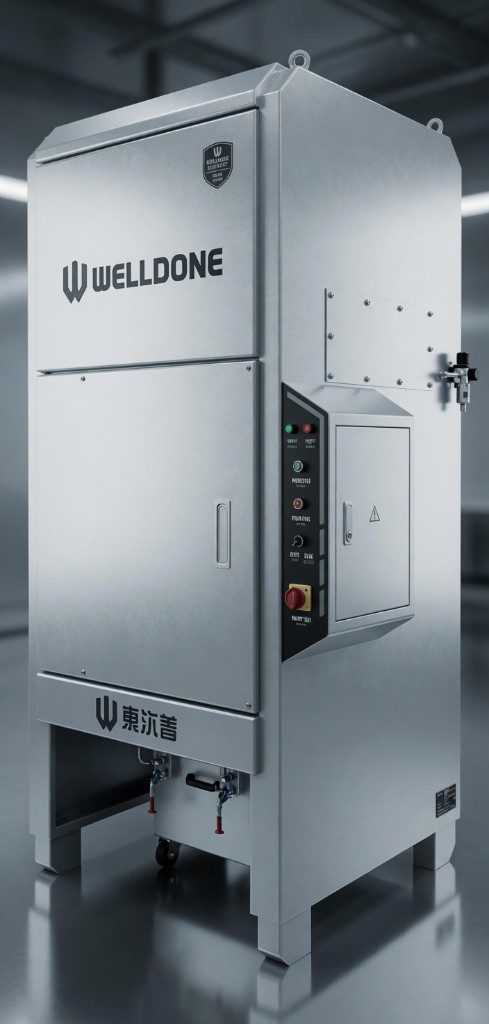

Welldone Staub- & Filtertechnik
- Hochleistungs-Staubabscheider mit PTFE-Patronenfiltern
- Feuerhemmend, CE-zertifiziert und langlebig
- Wartungsfreundlicher Patronenwechsel in unter 1 Minute

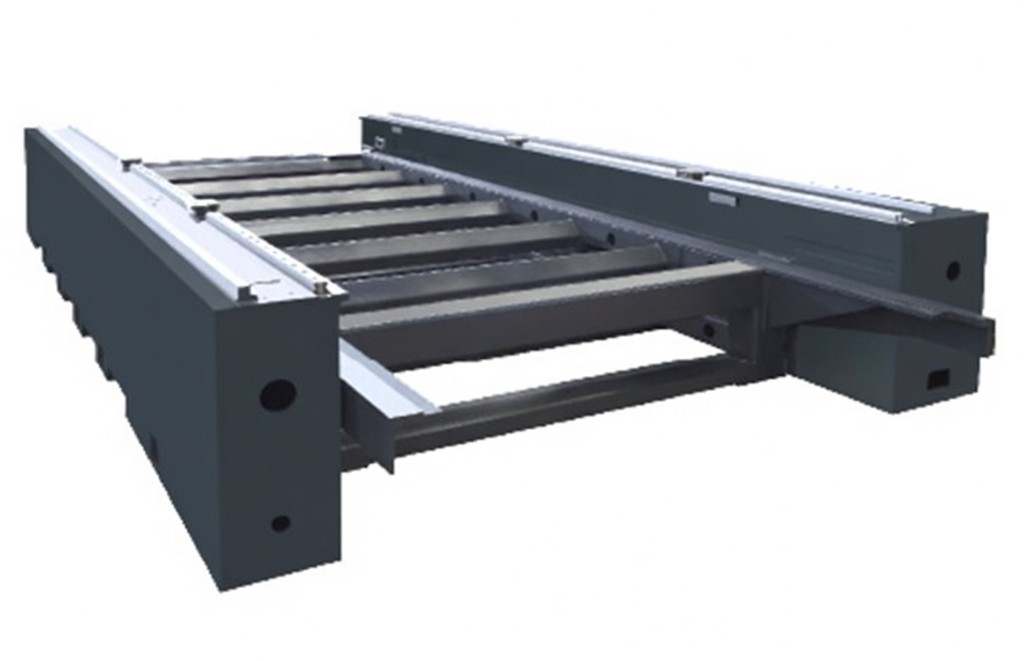

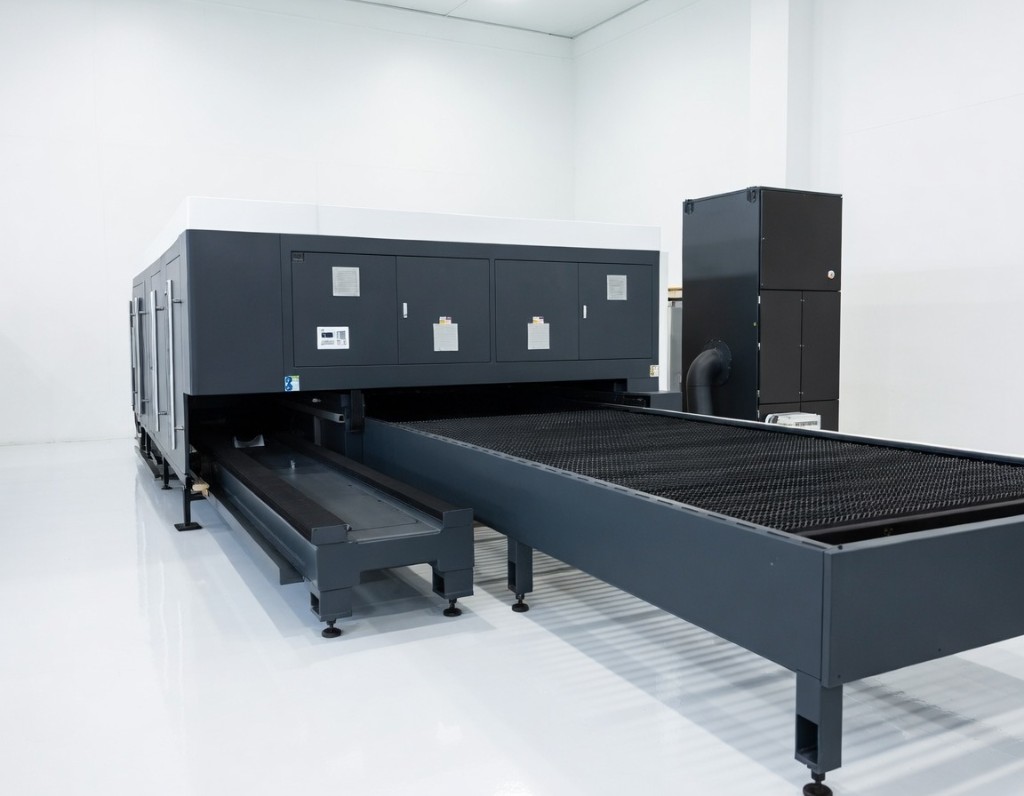

Rahmen & Wechseltisch
- Serienmäßiges 2-Palettensystem
- Be- und Entladen während der Bearbeitung möglich
- Kompakte und wartungsfreundliche Bauweise
- Attraktives Preis-Leistungs-Verhältnis für kombinierte Anwendungen
Technische Daten
Übersicht
| Beschreibung | Einheit | HLBT 1530 |
|---|---|---|
| Max. bearbeitbare Blechgröße (B×L) | mm | 1500×3000 |
| Rohrabmaße | mm | Vierkant bis 140×140 / Rundrohr Ø20-200 |
| X-Achsen-Verfahrweg | mm | 3040 |
| Y-Achsen-Verfahrweg | mm | 1520 |
| Z-Achsen-Verfahrweg | mm | 100 |
| X-Achsen-Geschwindigkeit | m/min | 90 |
| Y-Achsen-Geschwindigkeit | m/min | 90 |
| X-Y synch. Verfahrgeschwindigkeit | m/min | 140 |
| Z-Achsen-Positioniergeschwindigkeit | m/min | 60 |
| Z-Achsen-Höhenkontrolle | - | CNC / kapazitiv |
| Positioniergenauigkeit | mm | ±0.03 |
| Wiederholgenauigkeit | mm | ±0.02 |
| Max. Tischbelastung | kg | 900 |
| Max. Aufstellmaße (inkl. Resonator / Kühler) | mm | 9000×4300 |
| Gewicht | kg | 9500 |
| Laser Resonator | Hersteller | MAX PHOTONICS |
| Verfügbare Leistung | W | 3000 / 6000 |
| Max. Energie | kWh | 28 (3000 W) / 45 (6000 W) |
| Wellenlänge | nm | 1.080±20 |
| Übertragung | - | Glasfaserkabel |
| Maschinenfarben | - | RAL7035 + RAL7016 (lichtgrau + anthrazit) |
| Achsenschmierung | - | Zentralschmierung automatisch |
Weitere Konfigurationen und Leistungen auf Anfrage verfügbar.
