Präzise Ergebnisse
Saubere Schnitte und stabile Prozessqualität im Alltag
2D Lasermaschinen
HLE Serie
Die HLE Serie verbindet hohe Produktivität mit wirtschaftlicher Auslegung. Sie ist die richtige Lösung für Unternehmen, die präzise 2D-Laserbearbeitung mit robuster Technik und flexiblen Ausstattungsoptionen kombinieren möchten.
Wirtschaftliche Performance
Hoher Durchsatz bei ausgewogenem Investitionsniveau
1.5G Dynamik
Kontrollierte Beschleunigung für sicheres und effizientes Arbeiten
Flexible Formate
Verfügbar von 1530 bis 2580 für unterschiedliche Produktionsanforderungen
Robust im Alltag
Ausgelegt für den zuverlässigen Dauereinsatz in der Fertigung
Ihre Vorteile
Ausstattung, die im Alltag wirkt.
Beckhoff Steuerung
Klare Bedienoberfläche für eine schnelle und sichere Prozessführung.
Precitec Schneidkopf
Stabile Schnittqualität und saubere Ergebnisse bei wechselnden Materialien.
Geschweißter Maschinenrahmen
Steife Basis für präzises Laserschneiden und lange Maschinenlebensdauer.
MAX Resonator
Effiziente Laserquelle für produktive Schneidprozesse im Serienbetrieb.
Automatische Düsenreinigung
Konstante Qualität durch automatische Reinigung und reproduzierbare Prozesse.
Ergonomischer Wechseltisch
Kurze Nebenzeiten für produktive Materialwechsel im laufenden Betrieb.
Highlights
Leistung mit Augenmaß.
- 170 m/min Verfahrgeschwindigkeit für schnellen Durchsatz
- 1.5G Beschleunigung für kontrollierte Dynamik
- Arbeitsbereiche von 3000×1500 bis 8000×2500 mm
- Robuster Aufbau für zuverlässigen Dauereinsatz
- Flexible Optionen für Fasenschnitt und Automatisierung

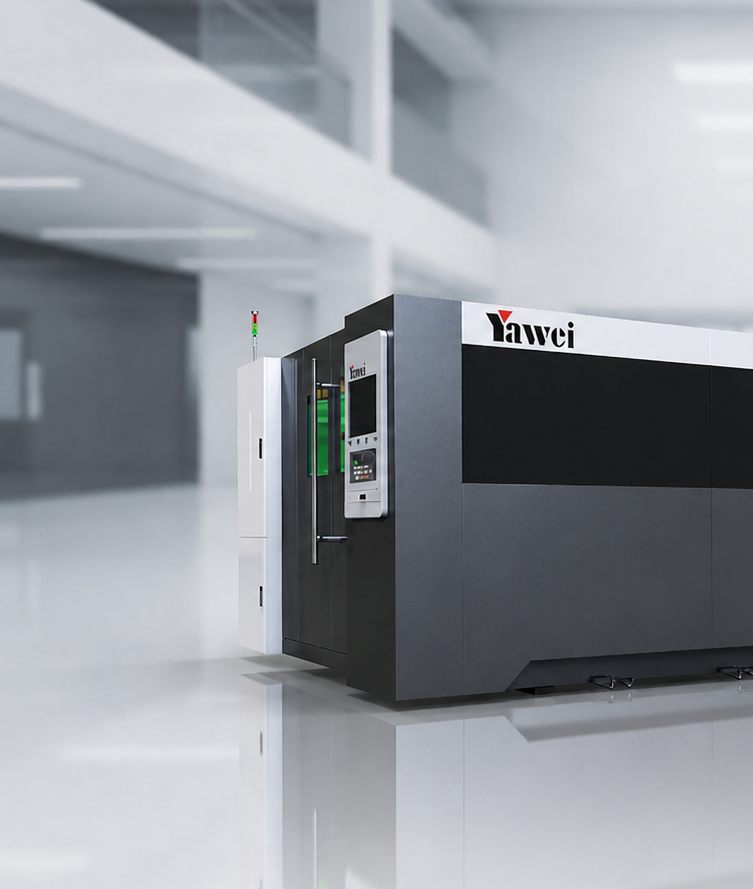

Serienausstattung
Im Standard produktiv.
Die HLE Serie kombiniert wirtschaftliche Grundausstattung mit robuster Technik für einen stabilen und effizienten Produktionsalltag.
Steuerung & Bedienung
- Beckhoff Steuerung mit klarer Bedienlogik
- Intuitive Programmverwaltung und Prozessführung
- Gute Zugänglichkeit für den Bediener
Maschine & Rahmen
- Geschweißter Maschinenrahmen
- Robuste Brücke für stabile Achsbewegungen
- Ergonomischer Wechseltisch
Schneidprozess
- Precitec Procutter 2.0 Schneidkopf
- MAX Resonator
- Automatische Düsenreinigung
Sicherheit & Alltag
- CE-konforme Auslegung
- Servicefreundlicher Maschinenaufbau
- Ausgelegt für den produktiven Mehrschichtbetrieb
Technologie im Detail

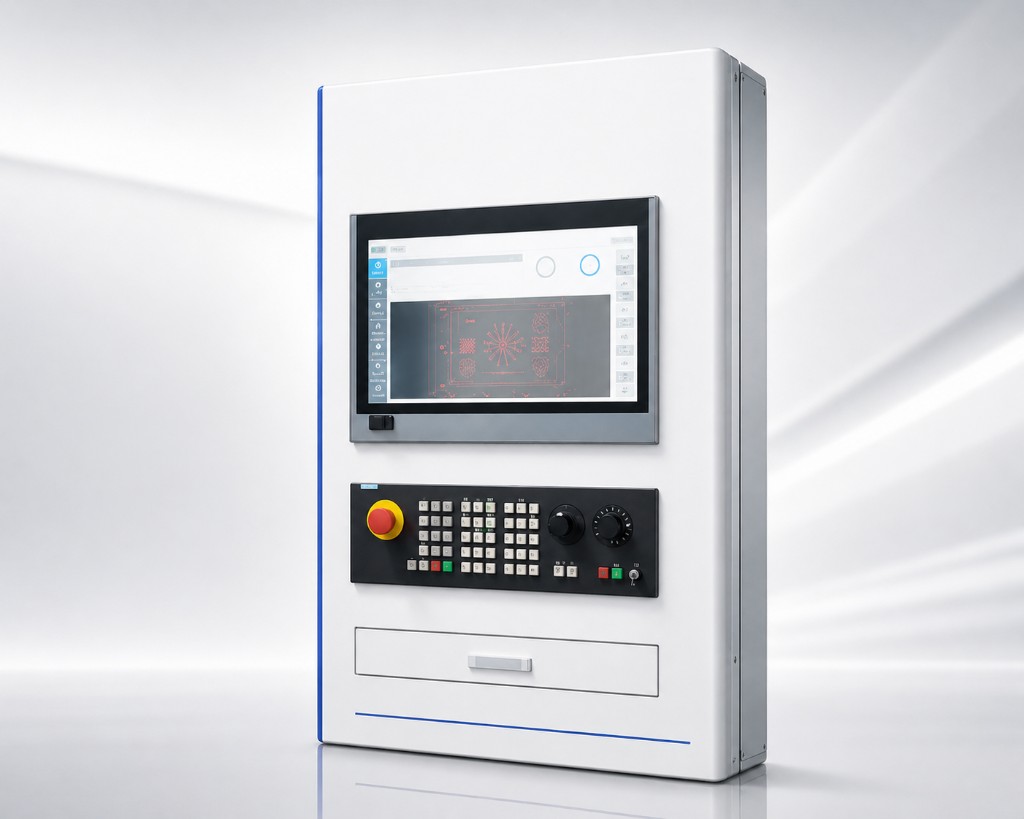

Beckhoff Steuerung
- Klare Bedienoberfläche mit direktem Zugriff auf wichtige Funktionen
- Unterstützt sichere und reproduzierbare Schneidprozesse
- Gut geeignet für den produktiven Serienalltag

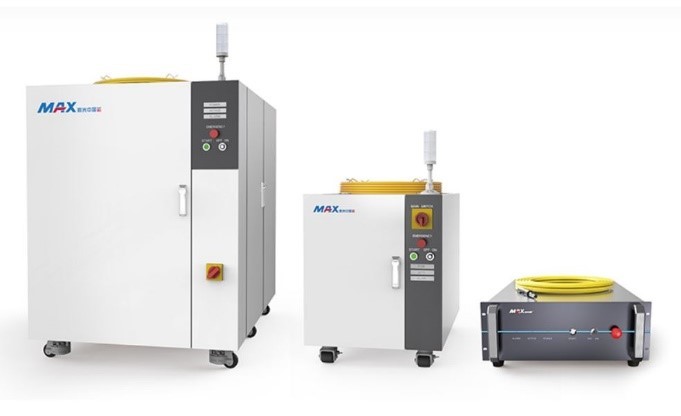

MAX Resonator
- Effiziente Laserquelle für wirtschaftliches Laserschneiden
- Stabile Leistung für unterschiedliche Materialstärken
- Zuverlässig im täglichen Produktionsbetrieb

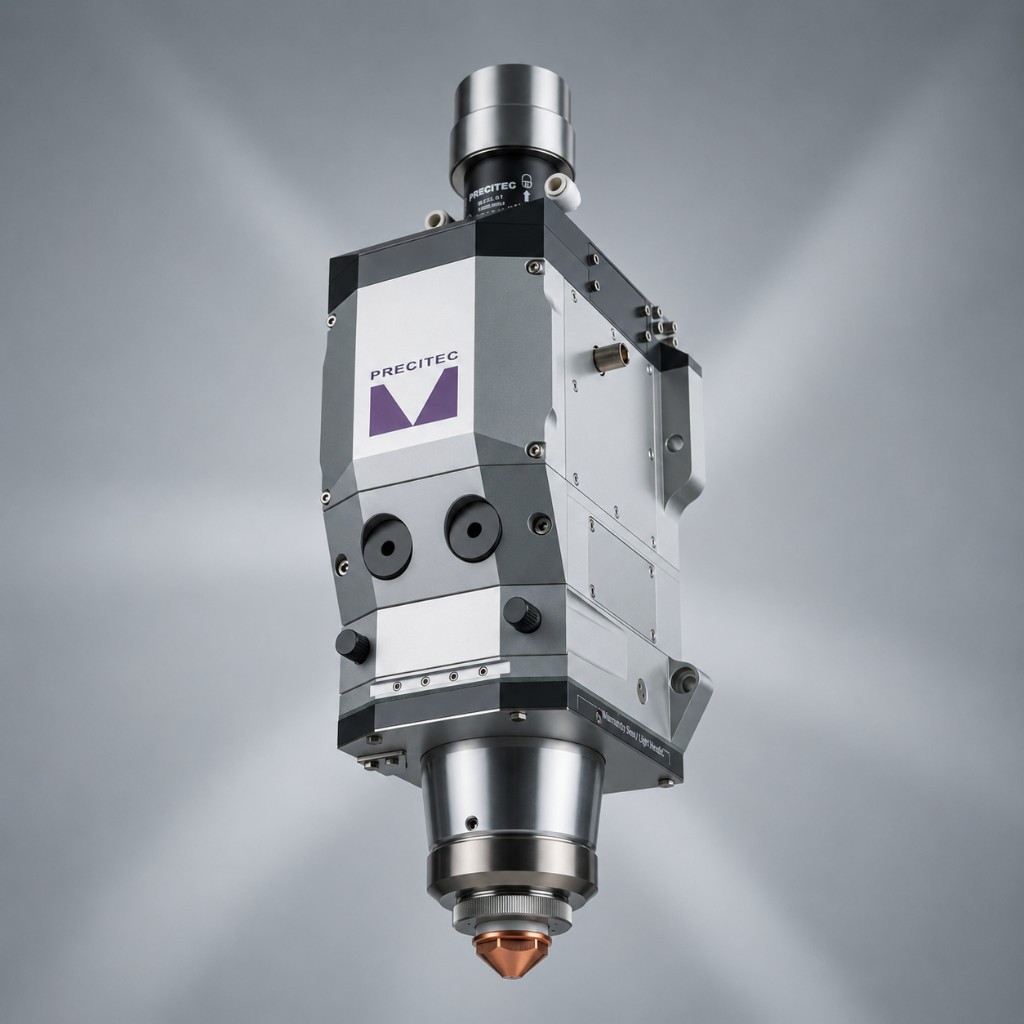

Precitec Schneidkopf
- Stabile Fokuslage für konstante Schnittqualität
- Geeignet für hohe Dynamik und unterschiedliche Materialien
- Bewährte Technik für den robusten Fertigungsalltag

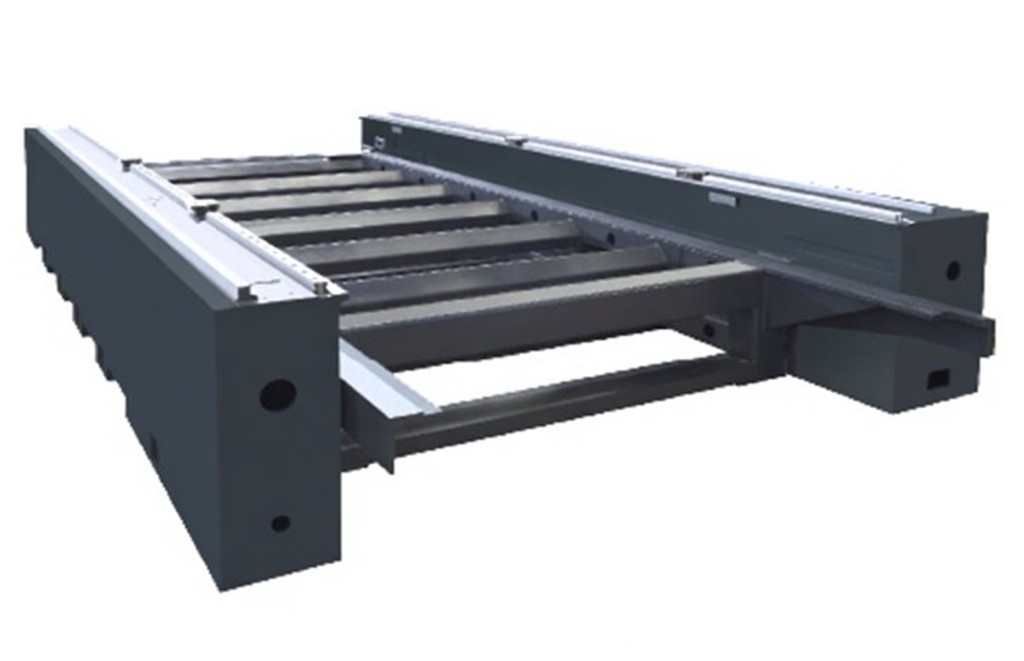

Maschinenrahmen
- Geschweißter und stabil ausgelegter Maschinenkörper
- Solide Basis für präzise und wiederholgenaue Bearbeitung
- Ausgelegt für eine lange Lebensdauer

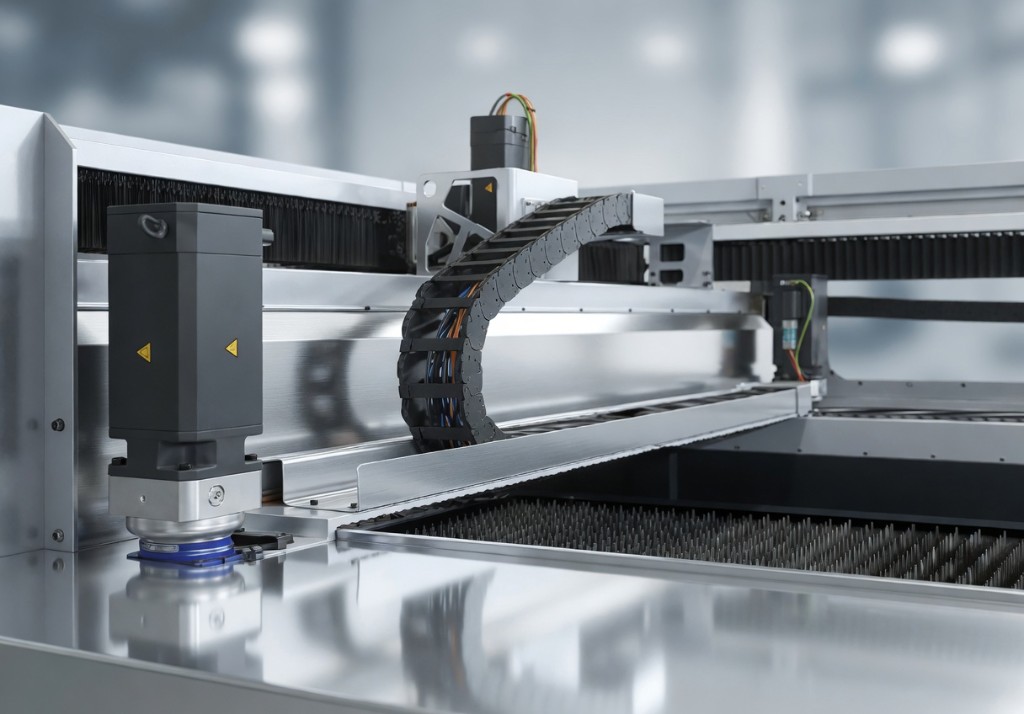

Brücke & Antrieb
- Robuste Achsstruktur für kontrollierte Dynamik
- 1.5G Beschleunigung mit Fokus auf stabile Prozesse
- Geeignet für wirtschaftliche Serienfertigung

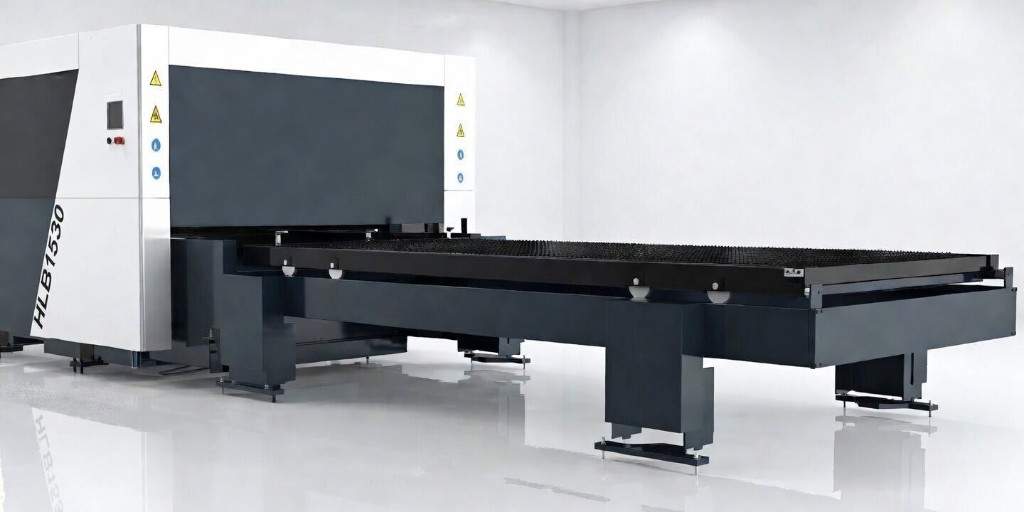

Wechseltisch
- Schnelles Be- und Entladen zwischen den Schneidzyklen
- Reduziert Nebenzeiten im Produktionsablauf
- Erleichtert den wirtschaftlichen Serienbetrieb

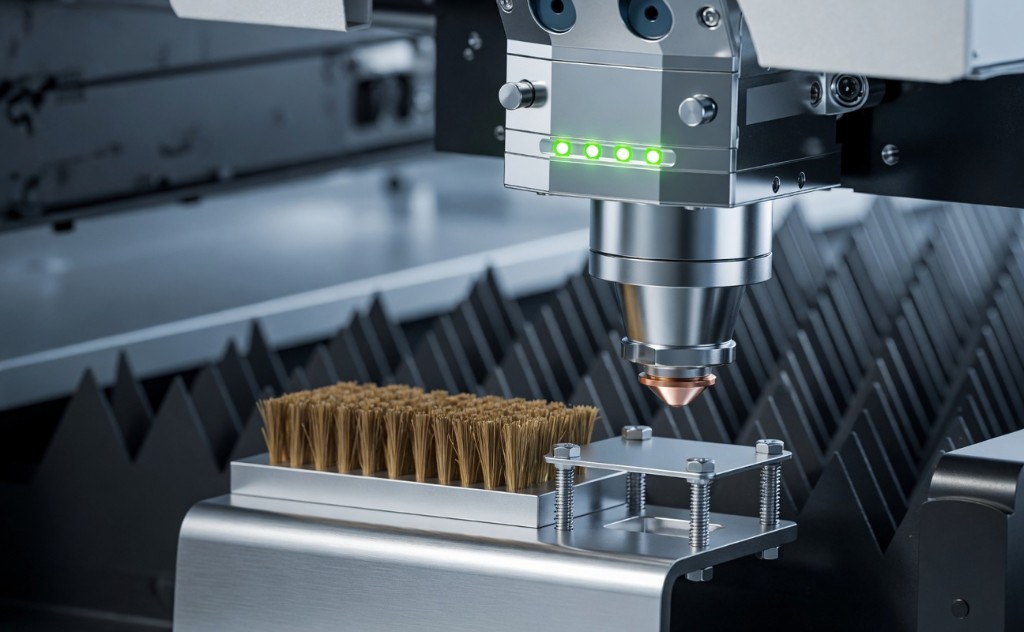

Automatische Düsenreinigung
- Unterstützt konstante Schnittqualität im Prozess
- Reduziert Stillstände durch manuelle Reinigung
- Hilft bei einem stabilen Fertigungsablauf
Optionen
Für Ihre Anforderungen.

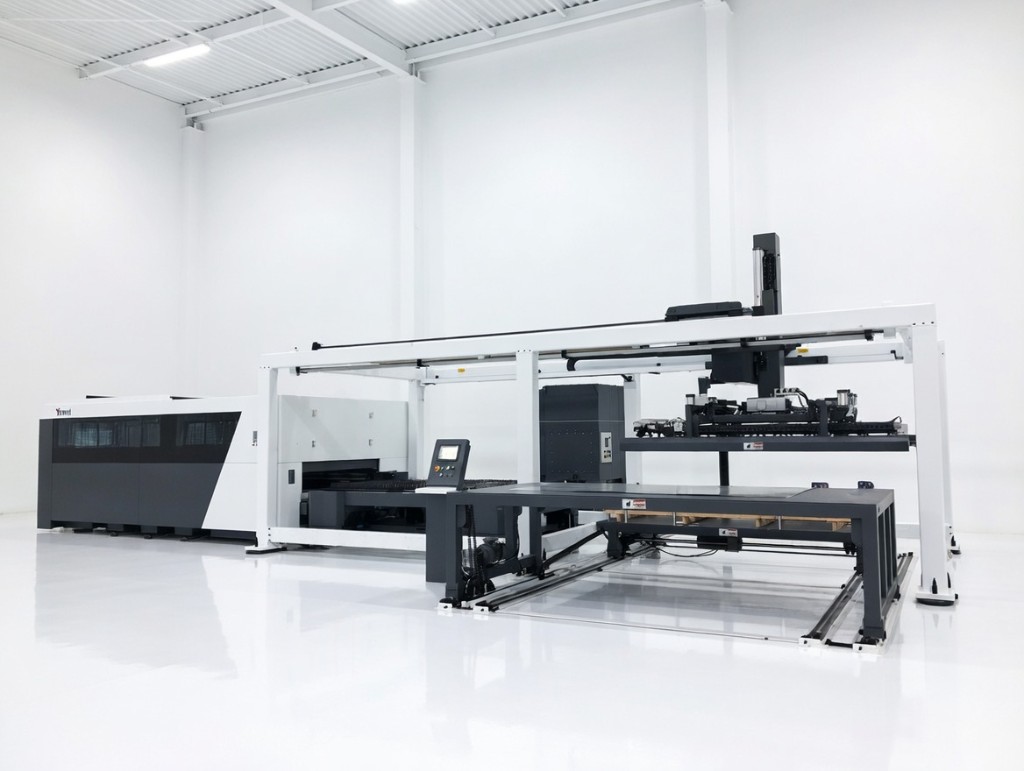

Automatisierungen
Für perfekte Serienproduktion
- Automatisches Be- und Entladen von Blechen reduziert Stillstandzeiten und steigert die Auslastung der Lasermaschine.
- Schneller Materialwechsel und präzises Handling auch bei großen oder schweren Tafeln – für einen effizienten Produktionsfluss.
- Weniger manueller Aufwand und höhere Prozesssicherheit durch vollautomatisierte Materialzuführung und Teileentnahme.

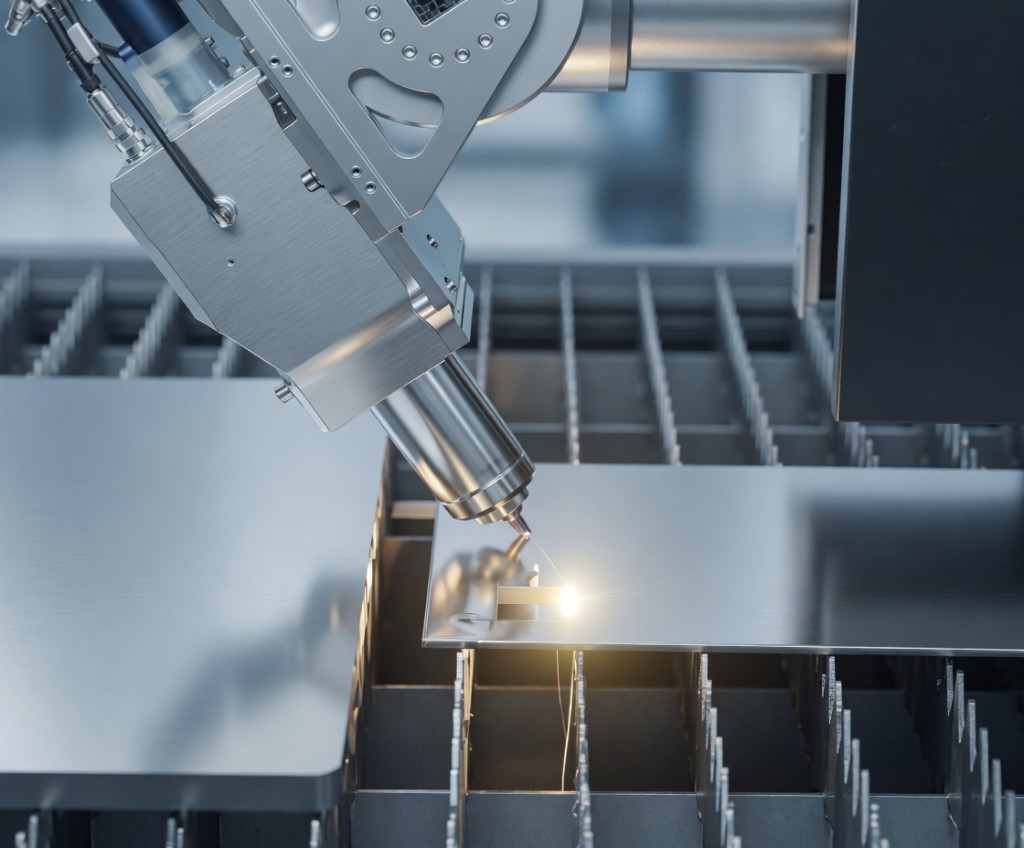

Fasenschneidkopf
Für Schweißfasen bis 45°
- Präzise Fasenschnitte bis 45° direkt auf der Lasermaschine – ideal für perfekte Schweißvorbereitungen ohne Nacharbeit.
- Höhere Flexibilität bei Bauteilen durch automatisches Schneiden von V-, X- und Y-Fasen in einem Arbeitsgang.
- Zeit- und Kostenersparnis durch reduzierte manuelle Bearbeitung und schnellere Weiterverarbeitung der Teile.

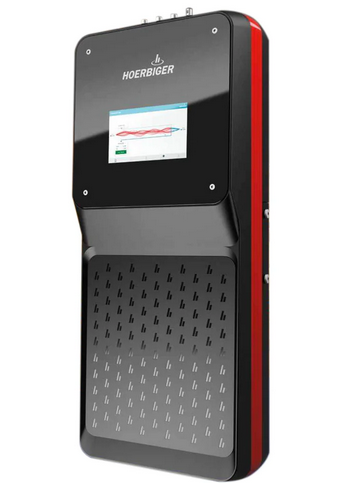

Gasmischer
Für optimalen Gasverbrauch
- Schnellere und sauberere Schnitte durch präzise Gasregelung – weniger Gratbildung und minimale Nachbearbeitung.
- Bis zu 55 % geringerer Schneidgasverbrauch und damit deutlich niedrigere Energie- und Betriebskosten.
- Höhere Produktivität durch ultraschnelle Anpassung des Gas-Mischverhältnisses in unter 1 Sekunde.
Technische Daten
Übersicht
| Beschreibung | Einheit | HLE 1530 | HLE 2040 | HLE 2060 | HLE 2562 | HLE 2580 |
|---|---|---|---|---|---|---|
| Max. Blechgröße | mm | 3000×1500 | 4000×2000 | 6000×2000 | 6200×2500 | 8000×2500 |
| X-Achsen-Verfahrweg | mm | 3040 | 4040 | 6040 | 6240 | 8040 |
| Y-Achsen-Verfahrweg | mm | 1520 | 2020 | 2020 | 2520 | 2520 |
| Z-Achsen-Verfahrweg | mm | 120 | 120 | 120 | 120 | 120 |
| X/Y Geschwindigkeit | m/min | 170 | 170 | 170 | 140 | 140 |
| X/Y Beschleunigung | m/s² | 1.5G | 1.5G | 1.5G | 1.5G | 1.5G |
| Positioniergenauigkeit | mm | ±0.03 | ±0.03 | ±0.03 | ±0.03 | ±0.03 |
| Max. Werkstückgewicht | kg | 1000 | 1800 | 2800 | 3500 | 4000 |
| Maschinenmaße | mm | 9200×4800×2200 | 12000×5000×2200 | 16500×5000×2200 | 17000×5000×2200 | 20500×5500×2200 |
| Gewicht | kg | 11000 | 14500 | 20000 | 22000 | 26000 |
| Laserleistung | kW | 4 / 6 / 8 / 12 | 4 / 6 / 8 / 12 | 4 / 6 / 8 / 12 | 4 / 6 / 8 / 12 | 4 / 6 / 8 / 12 |
Weitere Größen und Leistungen auf Anfrage verfügbar.
