Hohe Präzision
Exakte Schnittergebnisse für höchste Qualität

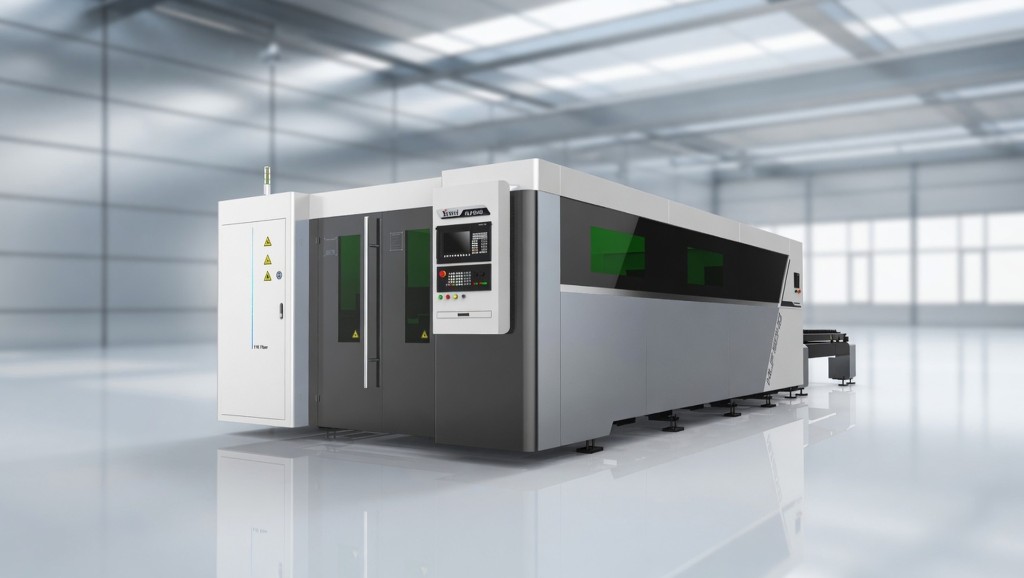

2D Lasermaschinen
HLF Serie
Hochpräzises Laserschneiden in Perfektion. Die HLF Serie bietet maximale Produktivität, hohe Zuverlässigkeit und starke Prozesssicherheit.
Maximale Produktivität
Hohe Dynamik und kurze Bearbeitungszeiten
Energieeffizient
Moderne Antriebstechnik für geringeren Verbrauch
Zuverlässig & Robust
Stabile Bauweise für dauerhafte Performance
Intelligent & Vernetzt
Industrie 4.0 ready für digitale Fertigungsprozesse
Technologie, die den Unterschied macht.
Durchdachte Komponenten.
Maximale Performance.
Siemens ONE Steuerung
Intuitives Touch-Display, smarte Bedienführung und maximale Prozesssicherheit.
Mehr erfahren
Precitec Autofocus Schneidkopf
Automatische Fokusnachführung für beste Schneidqualität und höchste Effizienz.
Mehr erfahren
Stabiler Maschinenrahmen
Geschweißte Stahlkonstruktion für maximale Steifigkeit, Präzision und lange Lebensdauer.
Mehr erfahrenHighlights

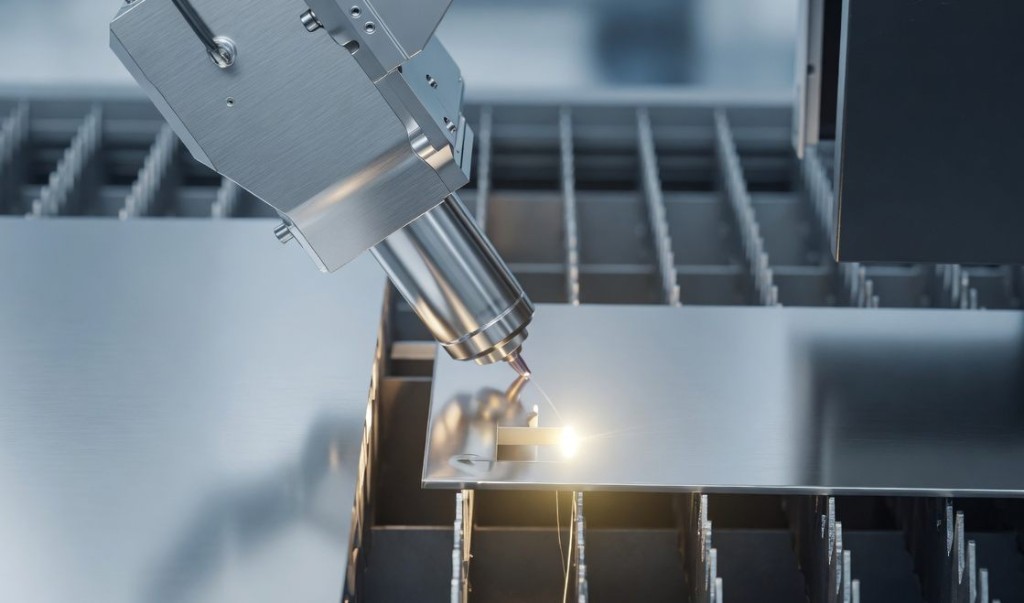

Leistung, die überzeugt.
- Intelligente Sensorik für stabile Prozesse
- Große Arbeitsbereiche für vielseitige Bauteile
- Hohe Dynamik bei gleichzeitig hoher Schnittqualität
- Robuste Auslegung für den 3-Schicht-Betrieb
- Niedriger Energieverbrauch und Wartungsaufwand

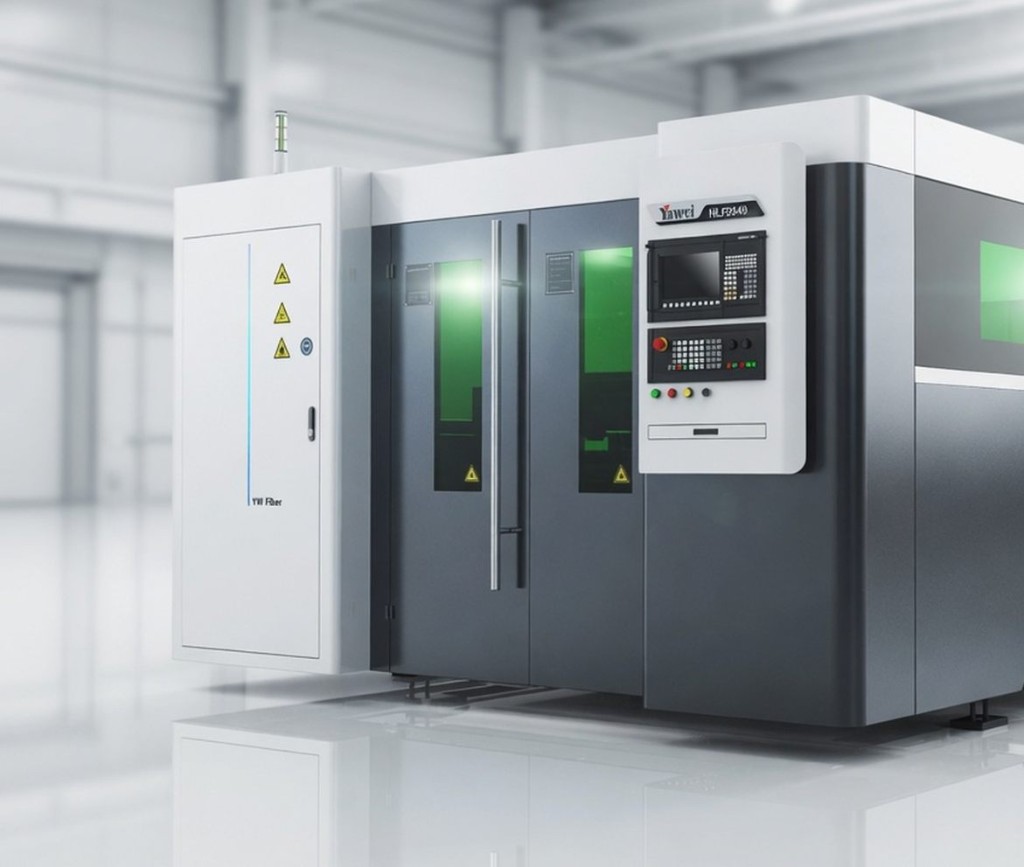

Serienausstattung
Im Standard stark.
Durchdachte Technologie und hochwertige Komponenten für maximale Leistung, Sicherheit und Effizienz im täglichen Einsatz.
Steuerung & Präzision
- Siemens One CNC-Steuerung mit Touchscreen
- Intelligente Prozessüberwachung
- Intelligente Blechlagenvermessung
Automatisierung
- Ergonomischer Wechseltisch
- Automatische Schmierung
- Kleinteileförderband
Performance
- Precitec Procutter 2.0
- Faserlaserquelle (IPG oder MAX Photonics)
- Siemens Antriebe in X / Y / Z
Sicherheit
- Kollisionsschutz
- Sicherheitslichtschranken
- CE-konform
Technologie im Detail
Siemens ONE Steuerung
- Intuitive Touchscreen Bedienung
- LAN, USB, Blechkantenerkennung
- Leistungsanpassung an Konturen
- Fortsetzen des Schnitts nach Unterbrechung
Max Photonics Resonator
- Leistungsstarker Faserlaser von 3 kW bis 60+ kW
- Höchste Strahlqualität
- Zuverlässig und wartungsarm
Precitec Schneidkopf
- Autofokus mit Abstandsensor
- Maximale Geschwindigkeit
- Kollisionsschutz mit automatischer Auslösung
- Einfache Wiederinstallation
Führungen & Antriebe
- THK Linearführungen aus Japan
- Wittenstein Zahnstangen aus Deutschland
- Siemens Antriebe mit Dual-Synchronisierung für maximale Dynamik und Präzision

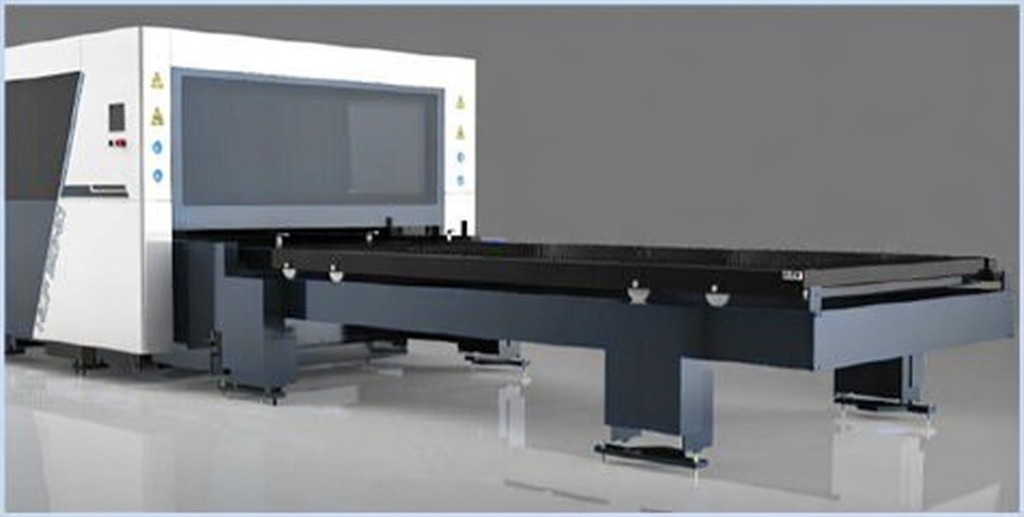

Wechseltisch
- Paralleles Be- und Entladen
- Hydraulische Anhebung / Absenkung
- Kugelrolltisch für kratzfreies Materialhandling
- Lichtschranken für maximale Sicherheit

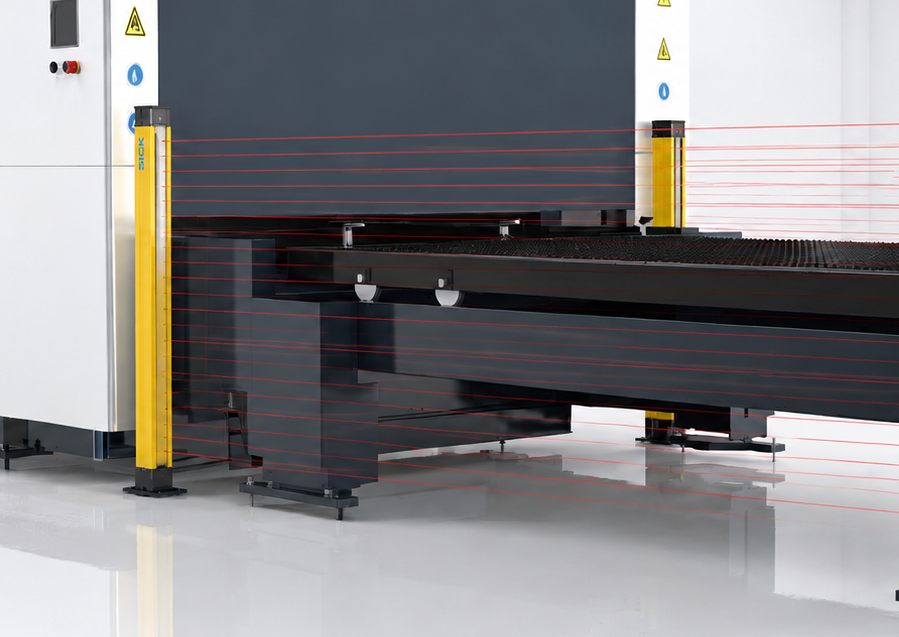

Sicherheit serienmäßig
- Umfassende Schutzkonzepte
- Lichtschranken rund um den Wechseltisch
- Vollständig eingehauste Bauweise
Optionen
Für Ihre Anforderungen.
Automatische Düsenzentrierung
Für perfekte Schnittkanten
- Maximale Schnittqualität durch automatische, hochpräzise Ausrichtung der Düse zur Laserachse.
- Reduzierte Rüst- und Wartungszeiten dank schneller automatischer Zentrierung ohne manuelles Eingreifen.
- Höhere Prozesssicherheit und weniger Ausschuss durch konstant optimale Schneidbedingungen bei jedem Materialwechsel.
Automatischer Düsenwechsel
Für schnelles Umrüsten
- Vollautomatischer Düsenwechsel in Sekunden – minimiert Stillstandzeiten und erhöht die Maschinenverfügbarkeit.
- Sichere und präzise Auswahl der passenden Düse für unterschiedliche Materialien und Blechstärken.
- Weniger Bedienaufwand und geringeres Fehlerrisiko durch automatisierte Prozesse ohne manuelles Umrüsten.
Fasenschneidkopf
Für Schweißfasen bis 45°
- Präzise Fasenschnitte bis 45° direkt auf der Lasermaschine – ideal für perfekte Schweißvorbereitungen ohne Nacharbeit.
- Höhere Flexibilität bei Bauteilen durch automatisches Schneiden von V-, X- und Y-Fasen in einem Arbeitsgang.
- Zeit- und Kostenersparnis durch reduzierte manuelle Bearbeitung und schnellere Weiterverarbeitung der Teile.

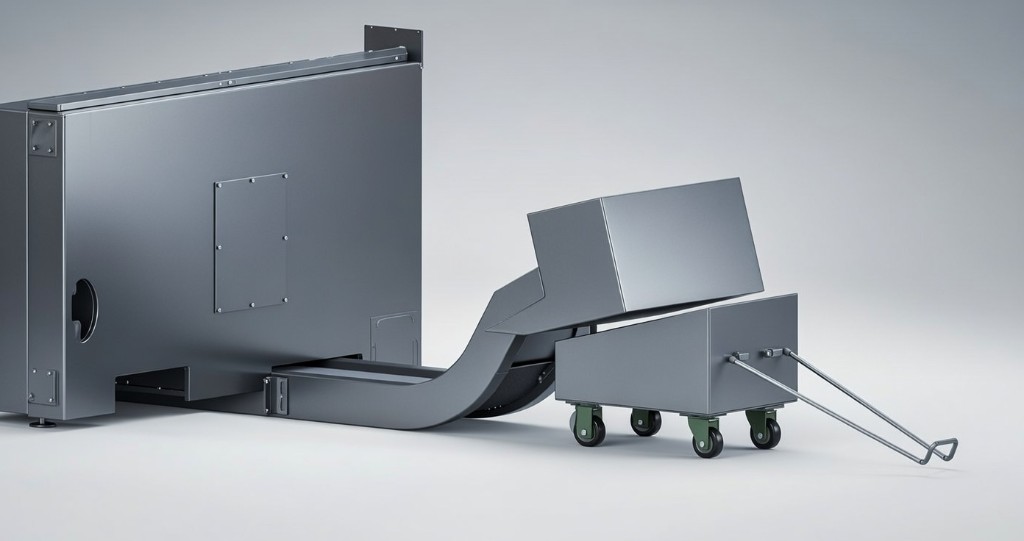

Querförderband
Für perfekte Kleinteileausgabe
- Automatische seitliche Ausschleusung von Kleinteilen direkt aus der Maschine für einen unterbrechungsfreien Materialfluss.
- Schnellere Entnahme und saubere Trennung kleiner Bauteile ohne manuelles Aussortieren.
- Höhere Produktivität durch reduzierte Stillstandzeiten und automatisierten Teiletransport aus dem Schneidbereich.
Automatisierungen
Für perfekte Serienproduktion
- Automatisches Be- und Entladen von Blechen reduziert Stillstandzeiten und steigert die Auslastung der Lasermaschine.
- Schneller Materialwechsel und präzises Handling auch bei großen oder schweren Tafeln – für einen effizienten Produktionsfluss.
- Weniger manueller Aufwand und höhere Prozesssicherheit durch vollautomatisierte Materialzuführung und Teileentnahme.
Gasmischer
Für optimalen Gasverbrauch
- Schnellere und sauberere Schnitte durch präzise Gasregelung – weniger Gratbildung und minimale Nachbearbeitung.
- Bis zu 55 % geringerer Schneidgasverbrauch und damit deutlich niedrigere Energie- und Betriebskosten.
- Höhere Produktivität durch ultraschnelle Anpassung des Gas-Mischverhältnisses in unter 1 Sekunde.
Technische Daten
Übersicht
| Beschreibung | Einheit | HLF 1530 | HLF 2040 | HLF 2060 | HLF 2562 | HLF 2580 | HLF 25100 | HLF 25120 | HLF 30120 |
|---|---|---|---|---|---|---|---|---|---|
| Max. Blechgröße | mm | 3000×1500 | 4000×2000 | 6000×2000 | 6200×2500 | 8000×2500 | 10000×2500 | 12000×2500 | 12000×3000 |
| X-Achsen-Verfahrweg | mm | 3040 | 4040 | 6040 | 6240 | 8040 | 10040 | 12040 | 12040 |
| Y-Achsen-Verfahrweg | mm | 1520 | 2020 | 2020 | 2520 | 2520 | 2520 | 2520 | 3020 |
| Z-Achsen-Verfahrweg | mm | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
| X/Y Geschwindigkeit | m/min | 170 | 170 | 170 | 140 | 140 | 140 | 140 | 140 |
| X/Y Beschleunigung | m/s² | 2G | 2G | 2G | 1.5G | 1.5G | 1.5G | 1.5G | 1.5G |
| Positioniergenauigkeit | mm | ±0.03 | ±0.03 | ±0.03 | ±0.03 | ±0.03 | ±0.03 | ±0.03 | ±0.03 |
| Maschinenmaße | mm | 9200×4800×2200 | 12000×5000×2200 | 16500×5000×2200 | 17000×5000×2200 | 20500×5500×2200 | - | - | - |
| Gewicht | kg | 11000 | 14500 | 20000 | 22000 | 26000 | - | - | - |
Weitere Größen und Leistungen auf Anfrage verfügbar.
Lassen Sie sich beraten.
Unsere Experten finden die passende HLF-Konfiguration für Ihre Fertigung.
