Großformatig
Ideal für große Blechformate in industriellen Anwendungen
2D Lasermaschinen
HLG Serie
Die YAWEI HLG Serie ist eine Hochleistungs-Faserlaserschneidanlage für großformatige Bleche und industrielle Schwerlastanwendungen. Sie wurde für hohe Präzision, maximale Stabilität und effiziente Serienproduktion entwickelt.
Hohe Produktivität
Hohe Schnittgeschwindigkeit und stabile Prozesse in Serie
Energieeffizient
Hohe Laserleistungen passend zur jeweiligen Materialanforderung
Robuste Konstruktion
Portalbauweise mit hoher Steifigkeit und Stabilität
Automatisierbar
Kombinierbar mit Be-/Entladung und Materiallagern
Ihre Vorteile
Entwickelt für Schwerlast und große Formate.
Anwendungsbereiche
Geeignet für Stahlbau, Maschinenbau, Aufzugsindustrie, Haushaltsgeräte, Metallfassaden und Energieanlagen.
Maschinenaufbau
Modulare Portalbauweise mit hoher Steifigkeit für große Arbeitsbereiche und flexible Produktionsanpassung.
Vorteile
Hohe Schnittgeschwindigkeit, hohe Positioniergenauigkeit und stabile Konstruktion für wirtschaftliche Fertigung.
Automatisierung
Die HLG Serie kann mit automatischer Be- und Entladung sowie Materiallagern kombiniert werden.
Steuerung & Komponenten
Beckhoff Steuerungssysteme, leistungsstarke Servo-Antriebe und moderne Schneidköpfe für präzise Ergebnisse.
Laserleistung
Verfügbare Laserleistungen von 12 kW bis 80 kW für unterschiedliche Materialstärken und Produktionsanforderungen.
Highlights
Stabilität und Präzision in jeder Bewegung.
- Portalbauweise mit hoher Steifigkeit und stabiler Führung
- Hohe Positioniergenauigkeit bei langen Verfahrwegen
- Große Bearbeitungsflächen für industrielle Schwerlastanwendungen
- Hohe Schnittqualität auch bei anspruchsvollen Werkstoffen
- Effiziente Serienproduktion mit hoher Maschinenverfügbarkeit
Serienausstattung
Im Standard stark.
Durchdachte Technologie und hochwertige Komponenten für maximale Leistung, Sicherheit und Effizienz im täglichen Einsatz.
Steuerung & Präzision
- Beckhoff CNC-Steuerungssystem
- Präzise Prozessführung bei großen Formaten
- Stabile Ergebnisse in der Serienfertigung
Automatisierung
- Automatische Be- und Entladung möglich
- Materiallager anbindbar
- Skalierbar für durchgängige Materialflüsse
Performance
- Laserleistungen von 12 bis 80 kW
- Hohe Schnittgeschwindigkeit bei stabiler Qualität
- Leistungsstarke Servo-Antriebe
Maschinenkonstruktion
- Portalbauweise mit hoher Steifigkeit
- Modularer Aufbau für flexible Anpassung
- Ausgelegt für industrielle Dauerbelastung
Technologie im Detail
Beckhoff Steuerungssystem
- Beckhoff CNC-Steuerung für großformatige Anlagen
- Präzise Bahnsteuerung für reproduzierbare Ergebnisse
- Effiziente Programmverwaltung für Serienaufträge
- Stabile Prozesskontrolle im Dauerbetrieb
Laserleistung
- Verfügbar von 12 kW bis 80 kW
- Abgestimmt auf Materialstärke und Produktionsvolumen
- Leistungsreserven für Schwerlastanwendungen

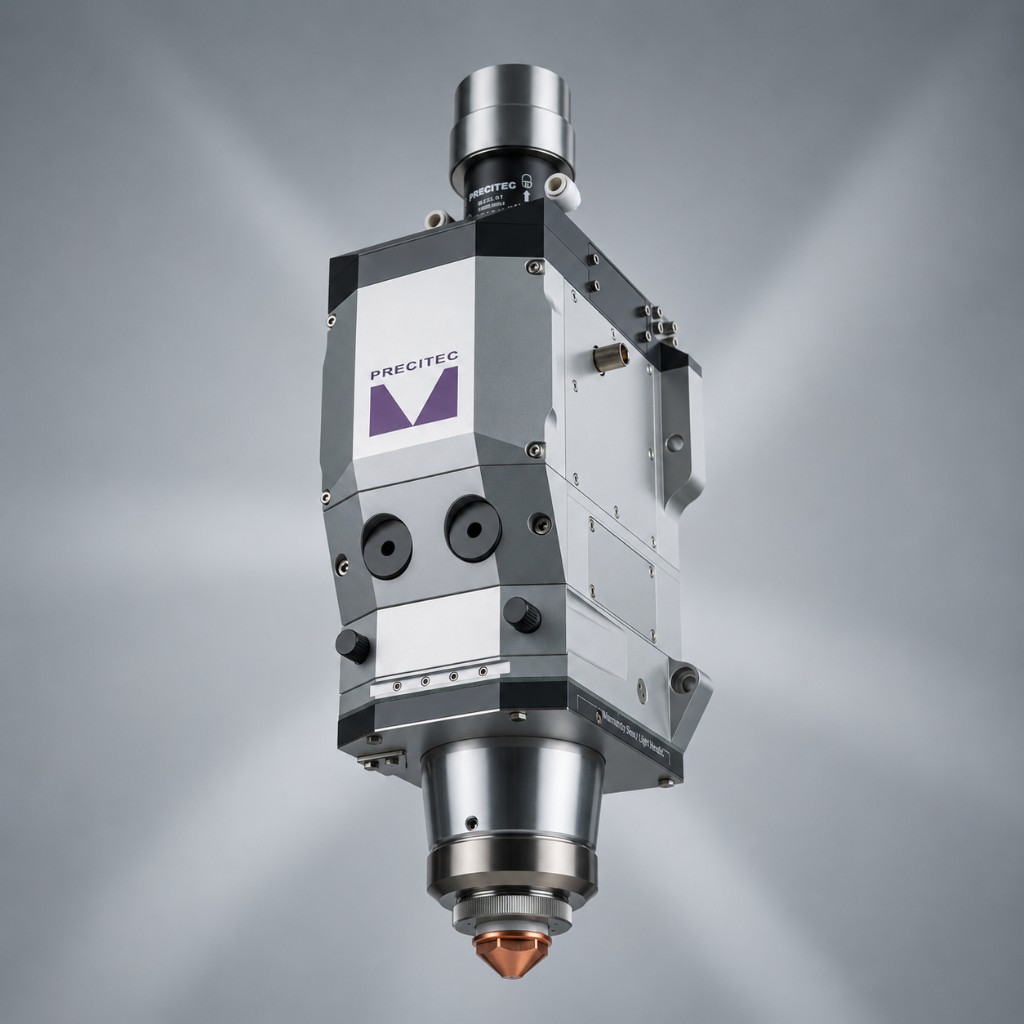

Schneidkopf-Technologie
- Moderne Schneidköpfe für präzise Schnittführung
- Saubere Kantenqualität bei hohen Leistungen
- Prozesssicher bei unterschiedlichen Materialstärken

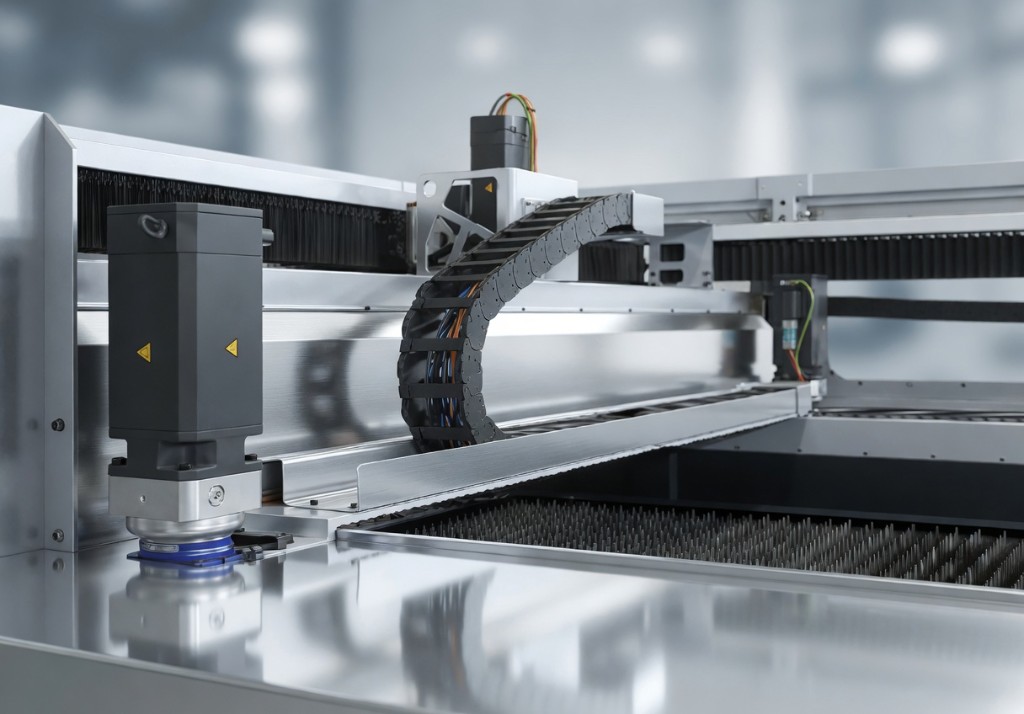

Portal & Antriebssystem
- Steife Portalstruktur für große Bearbeitungsformate
- Leistungsstarke Servo-Antriebe für dynamische Verfahrbewegungen
- Hohe Positionier- und Wiederholgenauigkeit
Optionen
Für Ihre Anforderungen.

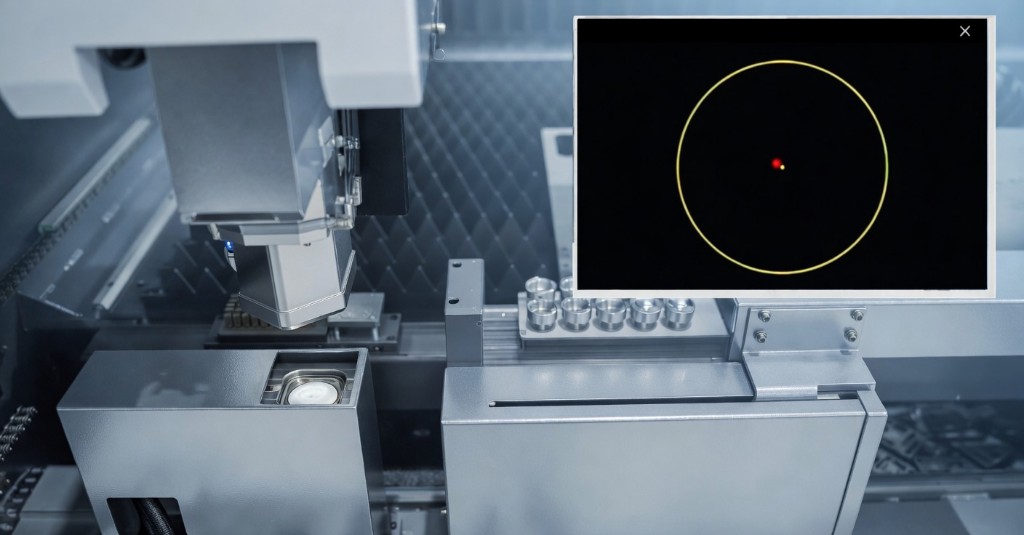

Automatische Düsenzentrierung
Für reproduzierbare Qualität bei hoher Leistung

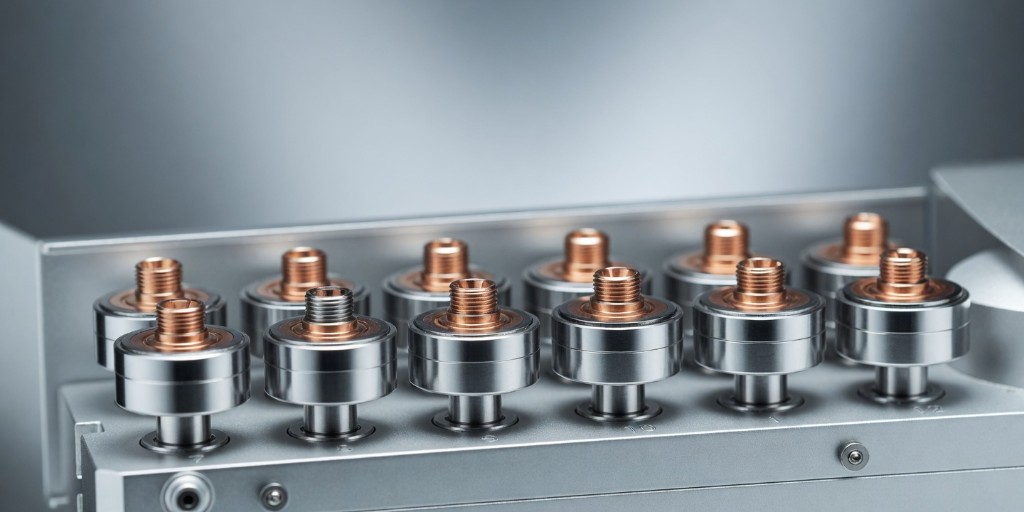

Automatischer Düsenwechsel
Für schnelle Umrüstung im Serienbetrieb
Fasenschneidkopf
Für erweiterte Bearbeitungsaufgaben
Automatisierungen
Für durchgängige Materiallogistik
Technische Daten
Übersicht
| Parameter | Einheit | HLG-25120 | HLG-30240 | Weitere kundenspezifische Modelle |
|---|---|---|---|---|
| Bearbeitungsbereich | mm | 2500 x 12000 | 3000 x 24000 | (8000-50000) x (2500-5000) |
| X-Achsen-Verfahrweg | mm | 12040 | 24040 | 8040-50040 |
| Y-Achsen-Verfahrweg | mm | 2520 | 3020 | 2520-5020 |
| Z-Achsen-Verfahrweg | mm | 180 | 180 | 180 |
| Max. X/Y-Verbundgeschwindigkeit | m/min | 90 | 90 | 90 |
| Max. X/Y-Beschleunigung | G | 0.8 | 0.8 | 1.0 |
| Positioniergenauigkeit | mm | +/-0.1 | +/-0.1 | +/-0.1 |
| Wiederholgenauigkeit | mm | +/-0.06 | +/-0.06 | +/-0.06 |
| Max. Tischbelastung | kg | Abhängig von Bearbeitungsbreite | 28000 | 1500 |
| Maschinenabmessungen (L x B x H) | mm | Abhängig von Bearbeitungsbreite | 31500 x 7000 x 2200 | 5800 x 5000 x 2000 |
| Maschinengewicht gesamt | kg | Abhängig von Bearbeitungsbreite | 28000 | 5000 |
| Laserleistung Generator | kW | 12 / 20 / 30 / 40 / 50 / 60 / 80 | 12 / 20 / 30 / 40 / 50 / 60 / 80 | 12 / 20 / 30 / 40 / 50 / 60 / 80 |
Die YAWEI HLG Serie ist eine leistungsstarke Lösung für Unternehmen, die großformatige Bleche effizient, präzise und wirtschaftlich bearbeiten möchten.
Lassen Sie sich beraten.
Wir beraten Sie zur passenden HLG-Auslegung für Ihre Anwendung und Losgröße.
