Abkantpressen

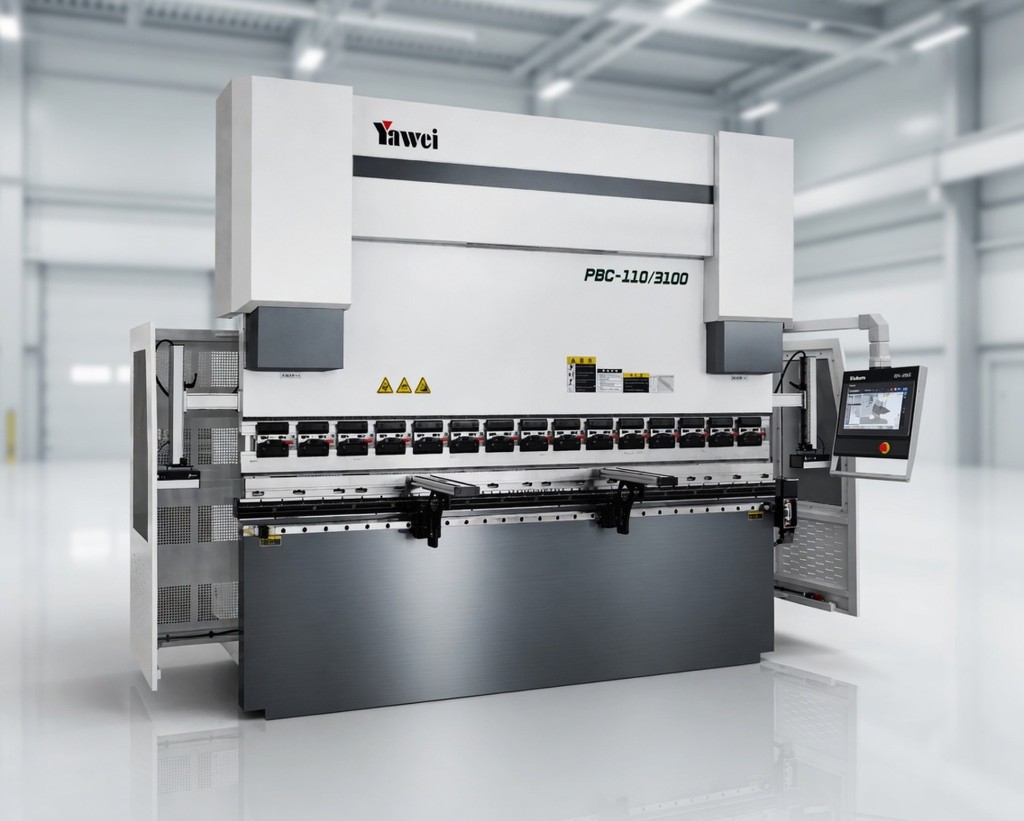

YAWEI PBC Serie
Hochleistungs-CNC-Abkantpressen für präzise Blechbearbeitung. Die YAWEI PBC Serie steht für moderne CNC-Abkanttechnologie mit hoher Geschwindigkeit, Präzision und Bedienkomfort.
Die Maschinen sind speziell für industrielle Anwendungen konzipiert, bei denen Effizienz, Wiederholgenauigkeit und flexible Konfigurationen entscheidend sind.
Maximale Präzision
Automatische Bombierung sorgt für konstant exakte Biegeergebnisse.
Intuitive Bedienung
Optimierte Steuerung und klare Oberfläche für schnelles Einrichten.
Prozessstabil und sicher
Präzise Achssynchronisierung und stabile Konstruktion für Serienbetrieb.
Flexibel konfigurierbar
Von Standardanwendung bis komplexer Fertigung individuell anpassbar.
Ihre Vorteile
Effizient, präzise und anwenderfreundlich.
Hohe Geschwindigkeit und Effizienz
Hochfrequenz-Proportionalventile erhöhen die Dynamik im Biegeprozess deutlich.
Maximale Präzision
Mechanische Bombierung kompensiert Materialverformungen über die gesamte Länge.
Intuitive Bedienung
Klare Benutzeroberfläche für schnelle Programmierung und kurze Einarbeitung.
Flexible Konfiguration
Individuelle Auslegung für Standardaufgaben und komplexe Biegeprozesse.
Produktübersicht
Neues Maschinendesign mit moderner Bedienlogik.
Die PBC Serie kombiniert ein neues Maschinendesign mit einer benutzerfreundlichen Mensch-Maschine-Schnittstelle. Optimierte Steuerung und intelligente Funktionen sorgen für einfache Bedienung bei gleichzeitig hoher Leistungsfähigkeit.
- Hohe Wiederholgenauigkeit für industrielle Serienfertigung
- Schnelles Rüsten durch durchdachte Bedien- und Spannkonzepte
- Robuste Bauweise für den dauerhaften Produktionsalltag
Technologie & Ausstattung
Für präzise und wirtschaftliche Biegeprozesse.
Die YAWEI PBC Serie kombiniert stabile Achssynchronisierung, automatisierte Bombierung und optionale Energiespartechnik für eine dauerhaft produktive Fertigung.
Hochfrequenz-Ventilsteuerung
- Präzise Y1/Y2-Synchronisierung auch bei hoher Geschwindigkeit
- Steigende Biegegenauigkeit und hohe Prozessstabilität

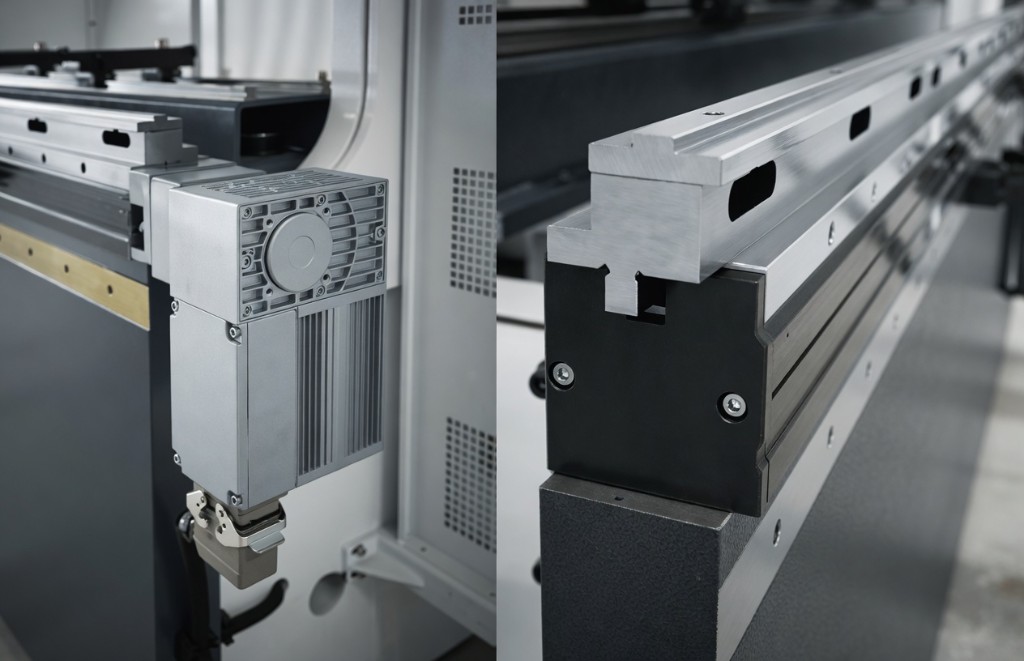

Mechanisches Bombiersystem
- Standardmäßig integriert und CNC-gesteuert
- Konstant präzise Biegewinkel über die gesamte Biegelänge
Servomotor (optional)
- Energieeinsparung und reduzierte Öltemperatur
- Längere Lebensdauer bei geringeren Wartungskosten
Serienausstattung

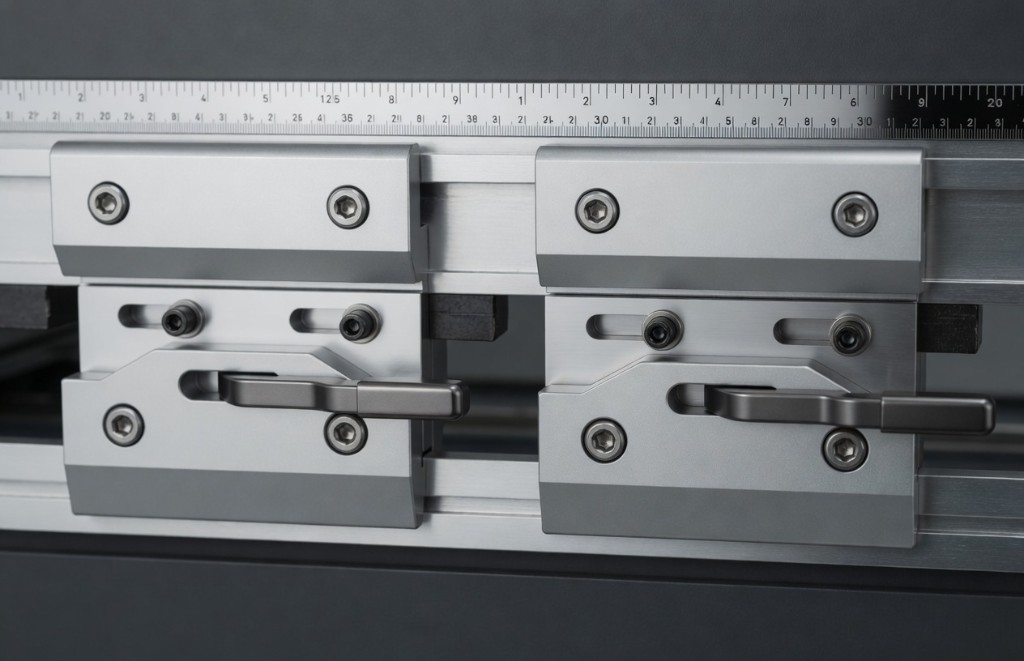

Werkzeugschnittstelle
- Amada Schnellklemmung der Oberwerkzeuge

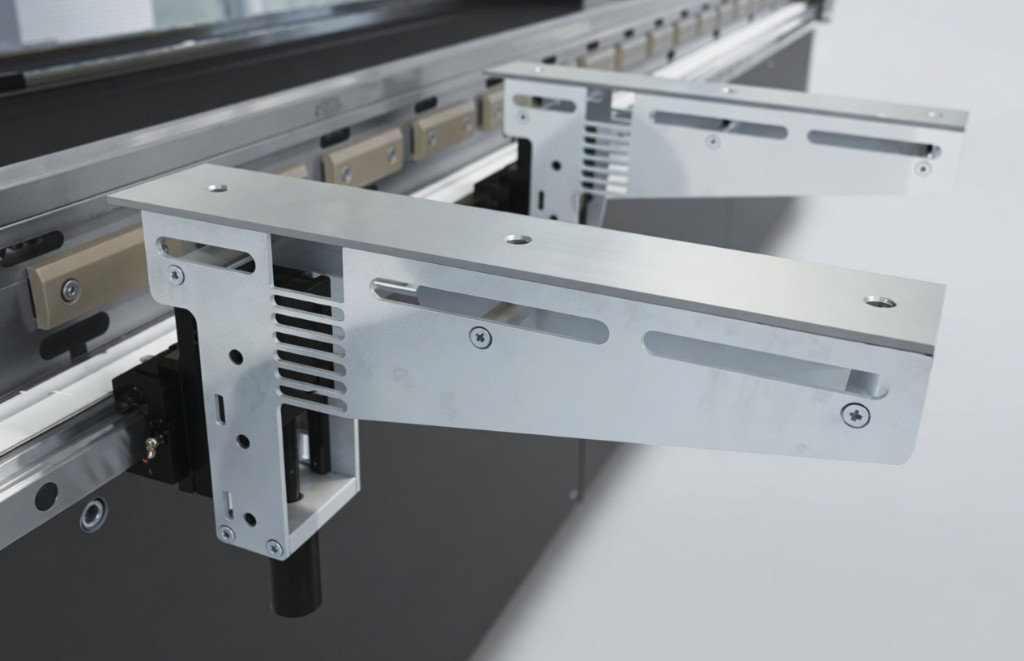

Werkstückhandling
- 2 Auflagearme vorn verschiebbar
Sicherheit
- Sicherheit durch Fiessler AKAS Laserlichtschranken
Steuerung und Bedienung

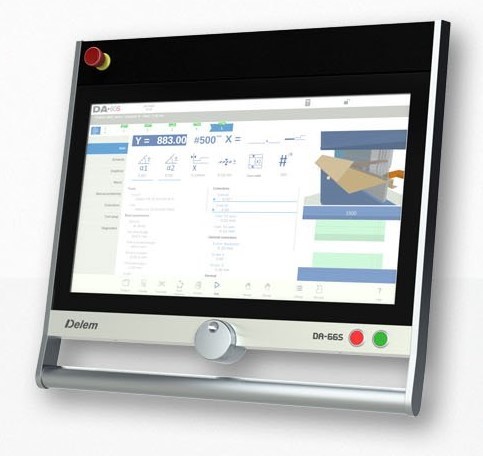

- DELEM Steuerung (alternativ Cybelec)

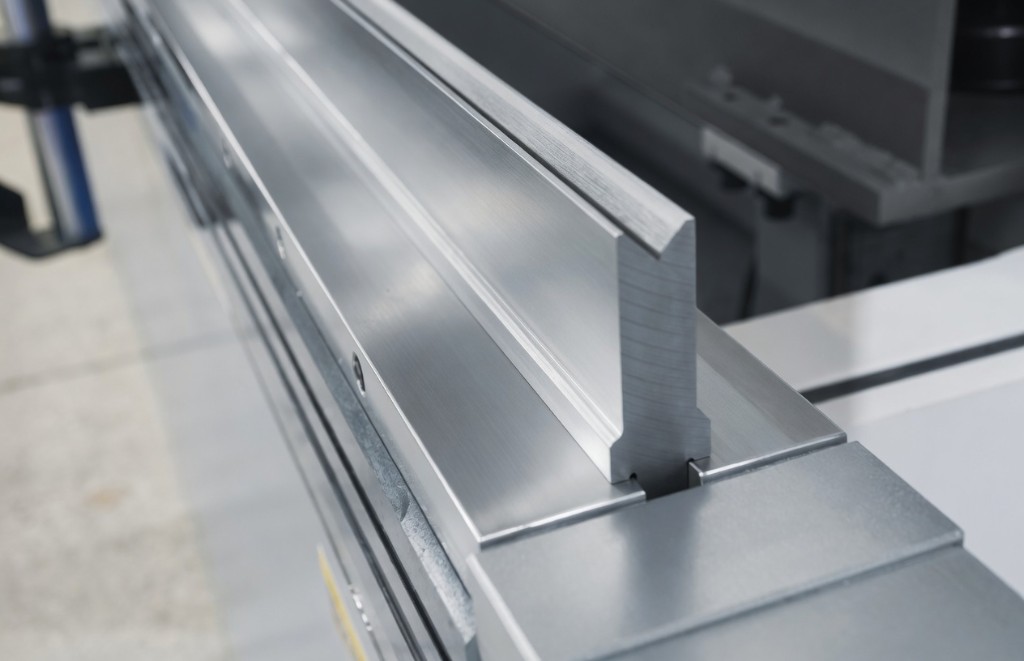

Tisch
- Pressentisch mit 13 mm Nut für Einsteckmatrizen
Mechanische Bombierung
- Automatische Durchbiegungskompensation für konstante Winkelgenauigkeit

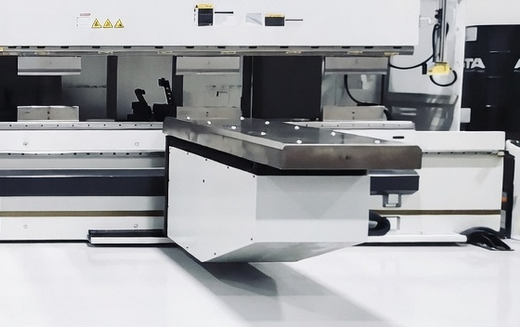

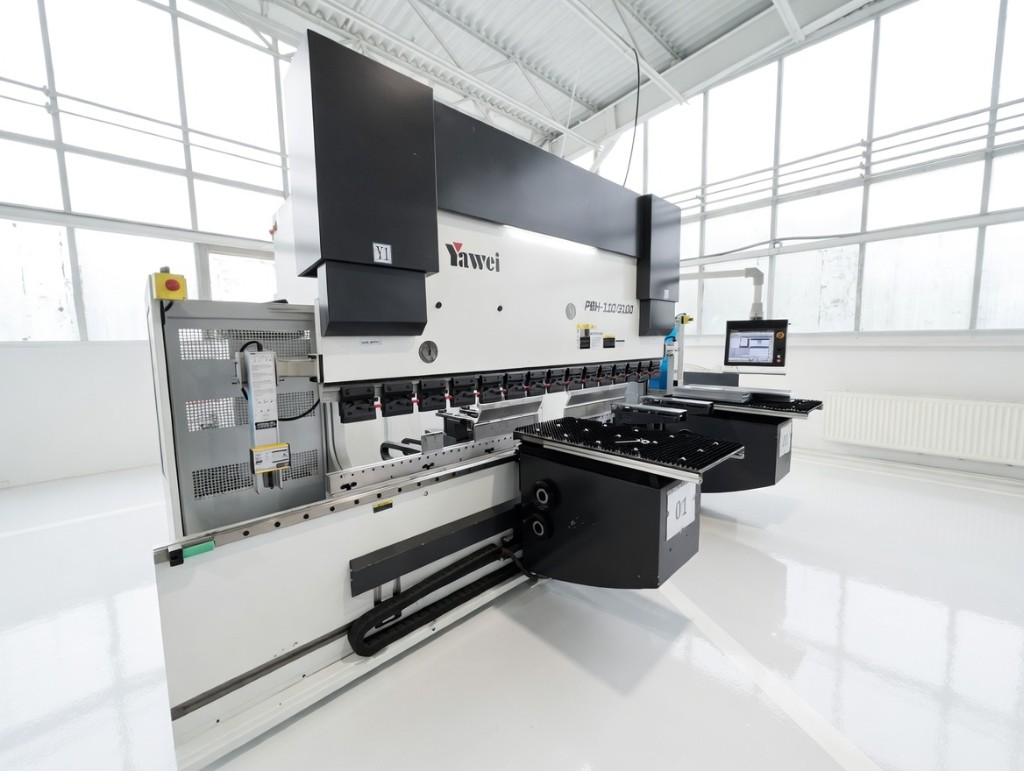

Servomechanische Biegehilfen bis 200 kg
Zur ergonomischen Bearbeitung schwerer und großer Werkstücke.
- Ergonomische Unterstützung beim Biegen schwerer Blechteile bis 200 kg – für kraftsparendes und sicheres Arbeiten.
- Präzise servomechanische Steuerung sorgt für exakte Bewegungen und optimale Unterstützung während des gesamten Biegeprozesses.
- Höhere Produktivität und weniger körperliche Belastung durch automatisiertes Handling großer und schwerer Werkstücke.
Biegewinkelmesssysteme
Für konsistente Winkelqualität bei anspruchsvollen Toleranzen.
- Präzise Echtzeit-Messung des Biegewinkels für konstant hohe Genauigkeit bei jedem Biegevorgang.
- Automatische Winkelkorrektur kompensiert Materialschwankungen und reduziert Ausschuss sowie Nacharbeit.
- Schnellere Rüstzeiten und reproduzierbare Ergebnisse durch intelligente Prozessüberwachung direkt an der Abkantpresse.

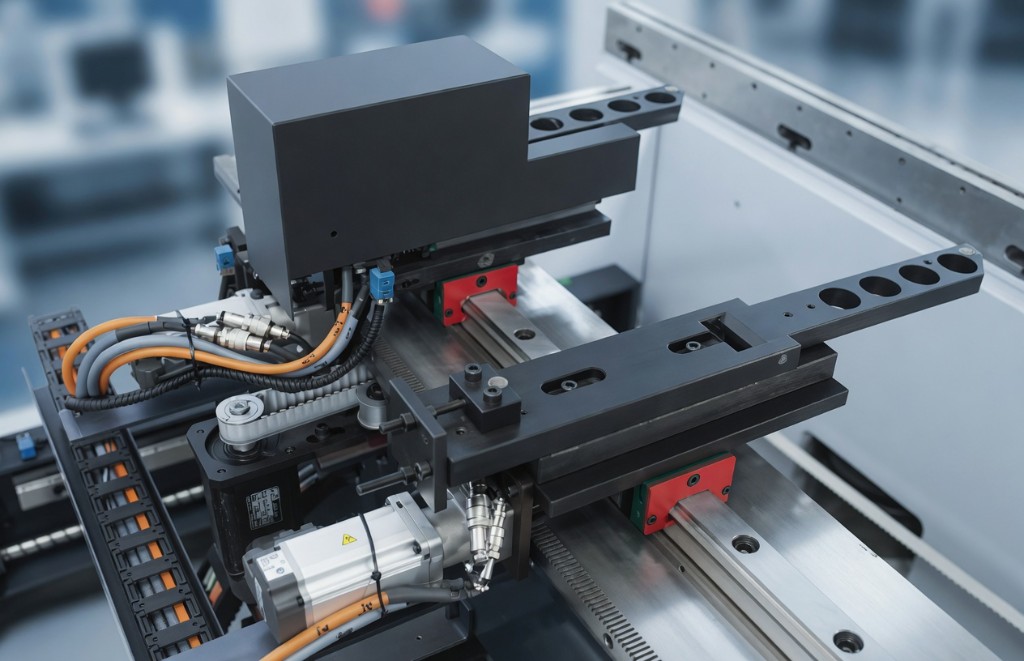

5-Achsen Hinteranschlag
Erweiterte Flexibilität für komplexe Biegeaufgaben.
- Präzise Positionierung in 5 Achsen ermöglicht maximale Flexibilität bei komplexen und mehrstufigen Biegeaufgaben.
- Schnellere Rüstzeiten durch automatische Hinteranschlag-Verstellung für unterschiedliche Werkstücke und Geometrien.
- Höhere Wiederholgenauigkeit und Prozesssicherheit selbst bei anspruchsvollen Kantteilen und kleinen Toleranzen.

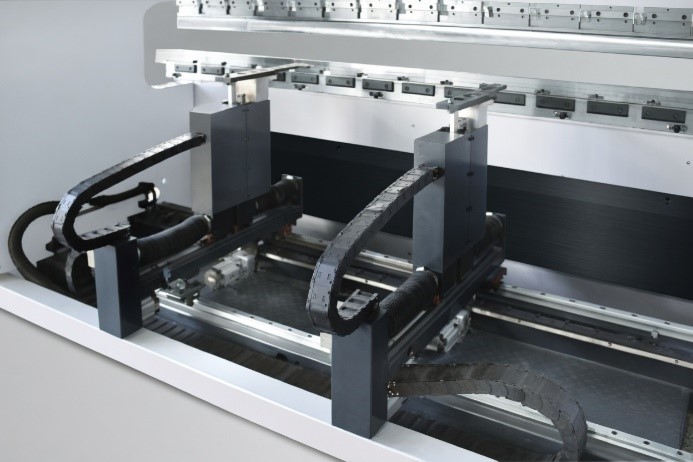

6-Achsen Hinteranschlag
Maximale Flexibilität bei hochkomplexen Bauteilen
- Maximale Flexibilität durch 6 frei programmierbare Achsen für hochkomplexe Bauteile und anspruchsvolle Biegegeometrien.
- Höchste Präzision und Wiederholgenauigkeit auch bei komplexen Mehrfachbiegungen und engen Toleranzen.
- Deutlich reduzierte Rüst- und Bearbeitungszeiten durch vollautomatische Positionierung des Hinteranschlags.
Tandem
Synchronisierte Systeme für sehr lange Biegeteile.
- Synchronisierte Tandem-Abkantpressen ermöglichen die präzise Bearbeitung besonders langer und großer Biegeteile.
- Höchste Stabilität und gleichmäßige Kraftverteilung sorgen für exakte Biegeergebnisse über die gesamte Arbeitslänge.
- Flexible Nutzung als Einzel- oder Tandemmaschine erhöht die Effizienz und erweitert das Einsatzspektrum in der Fertigung.
Roboter
Automatisierte Abläufe für hohe Ausbringung in der Serie.
- Automatisierte Roboterlösungen sorgen für hohe Stückzahlen und maximale Effizienz in der Serienfertigung.
- Gleichbleibend präzise Abläufe reduzieren Fehler, Ausschuss und manuellen Bedienaufwand.
- Flexible Integration in bestehende Fertigungsprozesse ermöglicht automatisiertes Handling, Be- und Entladen sowie Sortieren von Bauteilen.
Alternative Steuerungen
Verfügbar mit Cybelec, ESA oder DELEM nach Anforderung.
- Frei wählbare Steuerungssysteme von Cybelec, ESA oder DELEM – abgestimmt auf Ihre Anforderungen und Prozesse.
- Intuitive Bedienoberflächen ermöglichen schnelle Programmierung und effiziente Steuerung komplexer Biegeaufgaben.
- Hohe Flexibilität und einfache Integration in bestehende Fertigungsumgebungen für maximale Zukunftssicherheit.

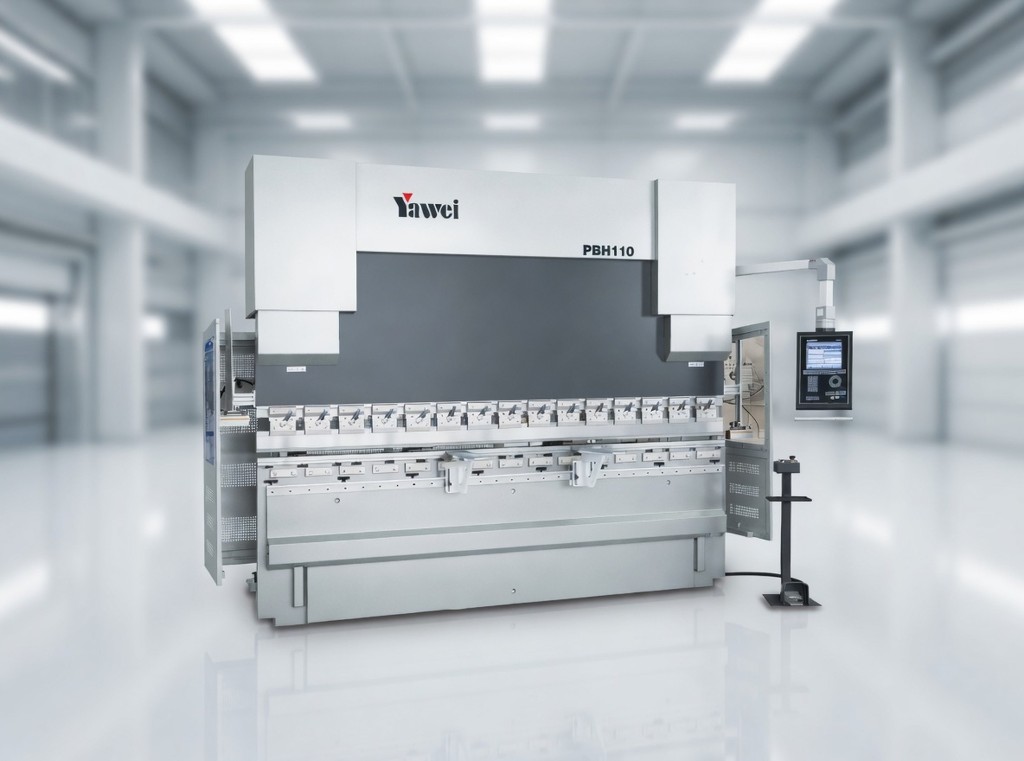

Erweiterter Hub oder Ausladung
Für besonders große Werkzeuge und Schwerlastanwendungen.
- Erweiterter Hub und größere Ausladung ermöglichen die Bearbeitung besonders großer Werkstücke sowie den Einsatz hoher Spezialwerkzeuge.
- Ideal für Schwerlastanwendungen mit mehr Freiraum und Flexibilität bei komplexen Biegegeometrien.
- Höhere Vielseitigkeit der Abkantpresse durch optimale Anpassung an anspruchsvolle Produktionsanforderungen.

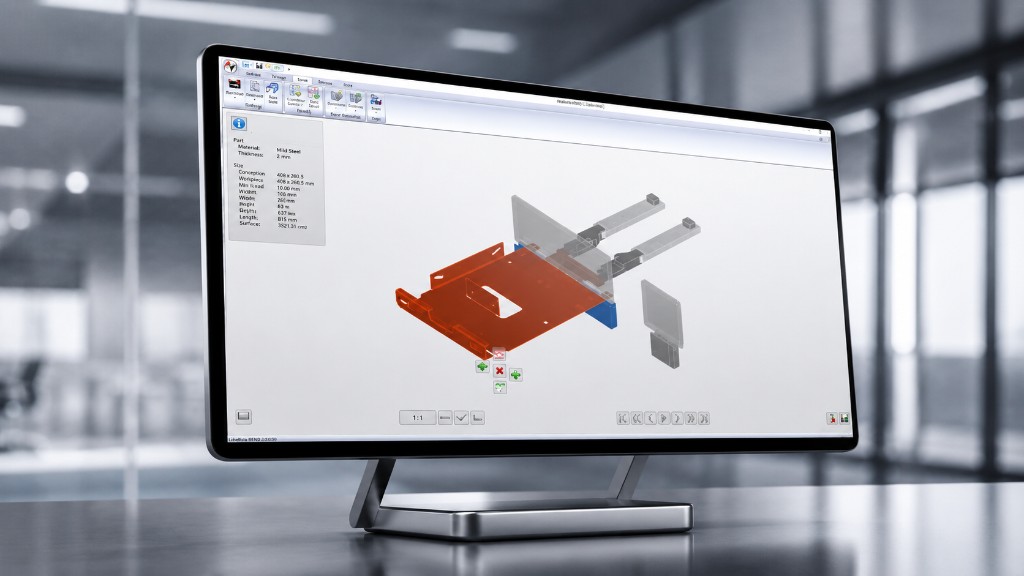

Libellula Bend
Offline-Programmierung für Abwicklung + schnelle Auftragsvorbereitung und sichere Prozesse.
- Offline-Programmierung mit Libellula Bend ermöglicht schnelle Auftragsvorbereitung und reduzierte Maschinenstillstandzeiten.
- Automatische Abwicklung und Kollisionskontrolle sorgen für sichere und effiziente Biegeprozesse bereits vor Produktionsstart.
- Intuitive Softwareunterstützung vereinfacht komplexe Biegeaufgaben und steigert Produktivität sowie Prozesssicherheit.

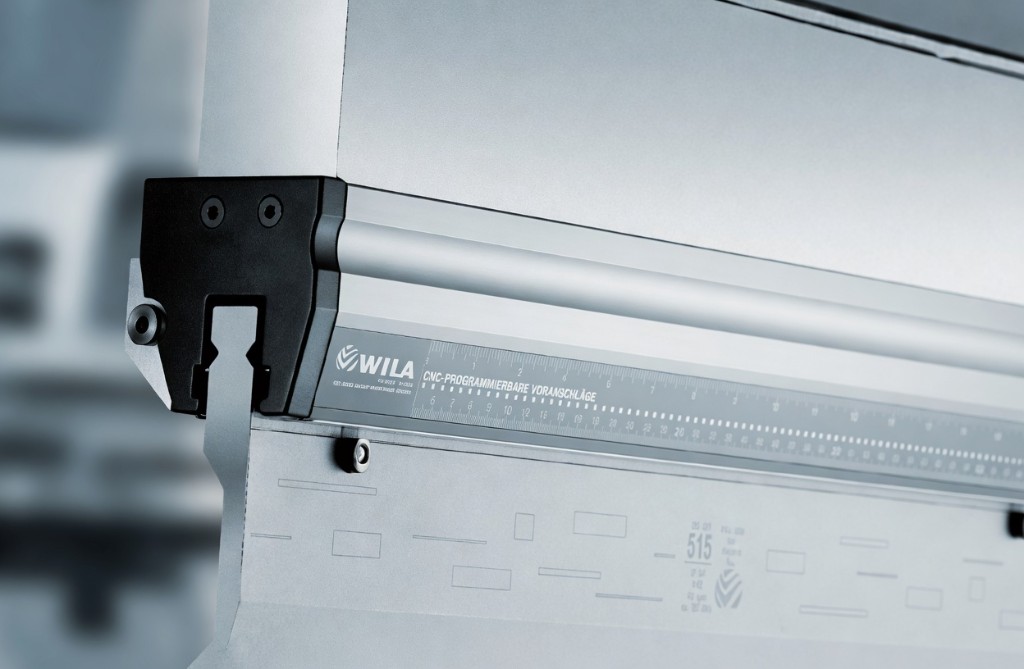

Hydraulische Werkzeugklemmung WILA oben und unten
Optionales WILA Klemmsystem für schnelle und präzise Werkzeugwechsel.
- Hydraulische WILA-Werkzeugklemmung oben und unten ermöglicht besonders schnelle und präzise Werkzeugwechsel.
- Sichere und gleichmäßige Werkzeugspannung sorgt für höchste Wiederholgenauigkeit und optimale Biegeergebnisse.
- Reduzierte Rüstzeiten und vereinfachtes Handling steigern Effizienz und Produktivität im täglichen Betrieb.
Technische Daten
PBC Serie im Überblick
| Modell | Biegekraft(kN) | Biegelänge A(mm) | Abstand derSeitenständer B(mm) | Ausladung D(mm) | Hub C(mm) | Einbauhöhe E(mm) | Geschwindigkeit(mm/s) | Anschlusswert(kW) | Öltank(L) | GesamtabmessungenL × B × H(mm) | Gewicht(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PBC-30/1050 | 300 | 1050 | 950 | 90 | 120 | 450 | 200 | 3 | 40 | 1790 × 1235 × 2385 | 3000 |
| PBC-50/2050 | 500 | 2050 | 1750 | 350 | 175 | 495 | 200 | 4,8 | 150 | 2550 × 1450 × 2485 | 4500 |
| PBC-80/2550 | 800 | 2550 | 2150 | 350 | 215 | 535 | 200 | 8,4 | 230 | 3140 × 1540 × 2535 | 6200 |
| PBC-110/3100 | 1100 | 3100 | 2600 | 410 | 265 | 585 | 200 | 8,4 | 300 | 3610 × 1550 × 2935 | 8800 |
| PBC-110/4100 | 1100 | 4100 | 3600 | 410 | 265 | 585 | 200 | 8,4 | 360 | 4610 × 1550 × 2985 | 9600 |
| PBC-160/3100 | 1600 | 3100 | 2600 | 410 | 265 | 585 | 160 | 12 | 380 | 3630 × 1600 × 2985 | 10400 |
| PBC-160/4100 | 1600 | 4100 | 3600 | 410 | 265 | 585 | 160 | 12 | 430 | 4630 × 1600 × 3025 | 12300 |
| PBC-220/3100 | 2200 | 3100 | 2600 | 410 | 265 | 595 | 120 | 15 | 400 | 3650 × 1850 × 2995 | 12800 |
| PBC-220/4100 | 2200 | 4100 | 3600 | 410 | 265 | 595 | 120 | 15 | 500 | 4650 × 1850 × 3095 | 14500 |
Die YAWEI PBC CNC-Abkantpresse ist eine leistungsstarke und vielseitige Lösung für moderne Blechbearbeitung mit hoher Präzision, schnellen Prozessen, flexibler Anpassbarkeit, benutzerfreundlicher Bedienung sowie robuster Bauweise.
Ihre PBC Konfiguration für mehr Leistung.
Wir beraten Sie praxisnah zu Auslegung, Optionen und Integration in Ihre Fertigung.
