YAWEI PBH - High-Performance CNC Abkantpressen
Präzision und Kraft für jedes Format. Die hydraulischen CNC-Abkantpressen der YAWEI PBH Serie vereinen höchste Umformleistung, exzellente Präzision und maximale Prozesssicherheit.
Von filigranen Kleinbauteilen bis zu XXL-Anlagen mit bis zu 4.000 Tonnen Presskraft bietet die PBH Serie die passende Maschine für moderne Blechverarbeitung.
Präzise Ergebnisse
Verwindungssteife Konstruktion für exakte Biegeprozesse
Starker Serienstandard
Leistungsniveau, das oft nur teurere Anlagen erreichen
CE-konform
Ausgelegt nach aktuellen Sicherheitsstandards
Von Standard bis XXL
Skalierbar bis 4.000 t Presskraft
Warum YAWEI PBH?
Leistung, Präzision und Sicherheit in einem System.
Hohe Arbeitsgeschwindigkeit
Sehr schnelle Zykluszeiten mit exzellenter Wiederholgenauigkeit.
Stabile Konstruktion
Verwindungssteifer Aufbau für gleichbleibend präzise Biegeergebnisse.
Starker Standard
Serienausstattung auf hohem Leistungsniveau für produktive Fertigung.
Hohe Prozesssicherheit
Voll CE-konform und nach aktuellen Sicherheitsstandards ausgelegt.
Highlights
Ab Werk auf Leistung ausgelegt.
- 4-Achsen CNC-Steuerung DELEM mit 2D-Farbgrafik-Touchscreen
- CNC-Achsen Y1 + Y2, X und R
- Hydraulische Bombierung zur Durchbiegungskompensation
- Mechanische Schnellklemmung Oberwerkzeuge (Amada-kompatibel)
- 3 verstellbare Anschlagfinger auf Linearführung (Z-Achse)
- Matrizentisch mit Standardnut 13,5 × 22,5 mm
- Verfahrbare vordere Auflagearme
- Fiessler AKAS II Sicherheitslichtschranke mit integrierter Sicherheitssteuerung
- Große Einbauhöhen, Hubwege und Ausladungen

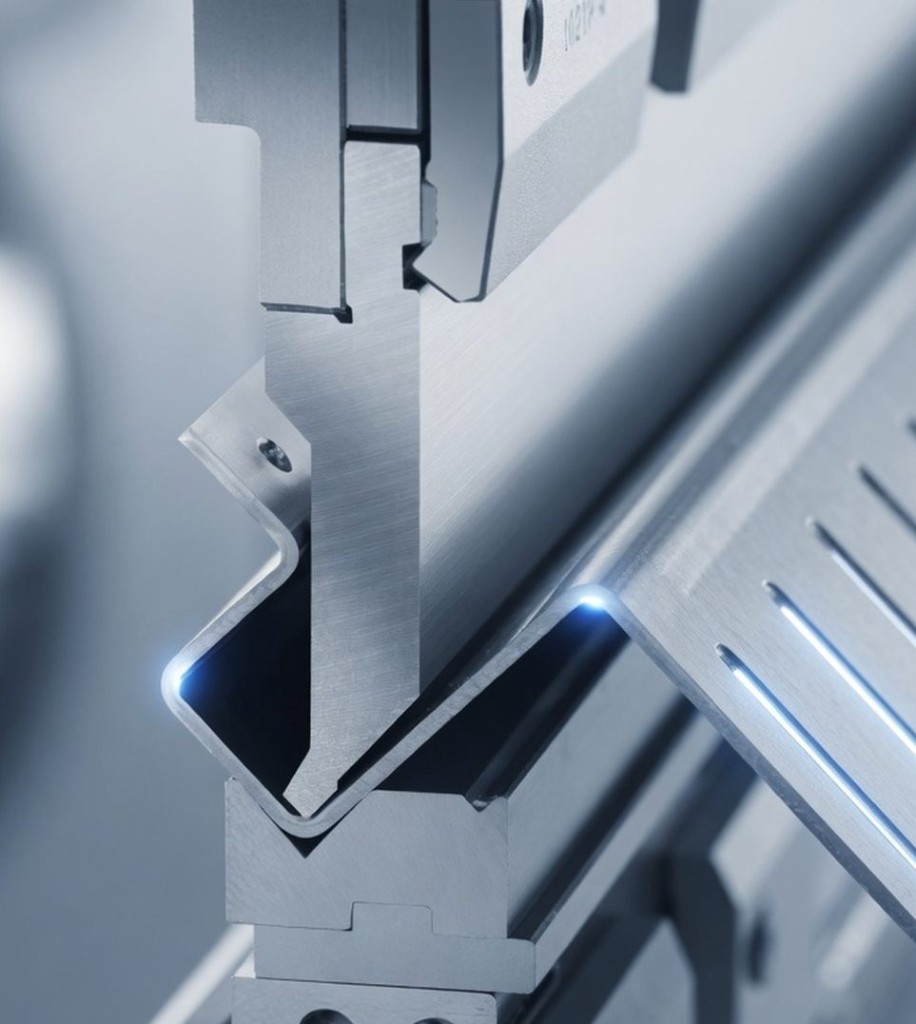

Technologie im Detail
Durchdachte Komponenten für den Produktionsalltag.
Robuste Baugruppen und präzise Führungssysteme sorgen für gleichbleibende Qualität bei kleinen wie großen Losgrößen.
Hinteranschlag
- Präzise Positionierung für reproduzierbare Biegeergebnisse
- Linearführungen für stabile und schnelle Bewegungen
- Ausbaufähig auf 5- oder 6-Achsen-Systeme
Auflagearme
- Verfahrbar für flexible Bauteilunterstützung
- Ergonomisches Handling bei großen Werkstücken
- Unterstützt schnelle Rüstwechsel
Sicherheit
- Fiessler AKAS II Sicherheitslichtschranke
- Integrierte Sicherheitssteuerung
- CE-konforme Gesamtauslegung
Leistungsreserven
- Für anspruchsvolle Einzelteile und Serienfertigung
- Von Standardmaschinen bis Schwerlastausführungen
- Hohe Prozessstabilität auch bei langen Biegelängen
Serienausstattung
Werkzeugschnittstelle
- Amada Schnellklemmung der Oberwerkzeuge
Steuerung und Bedienung
- DELEM Steuerung (alternativ Cybelec)
Werkstückhandling
- 2 Auflagearme vorn verschiebbar

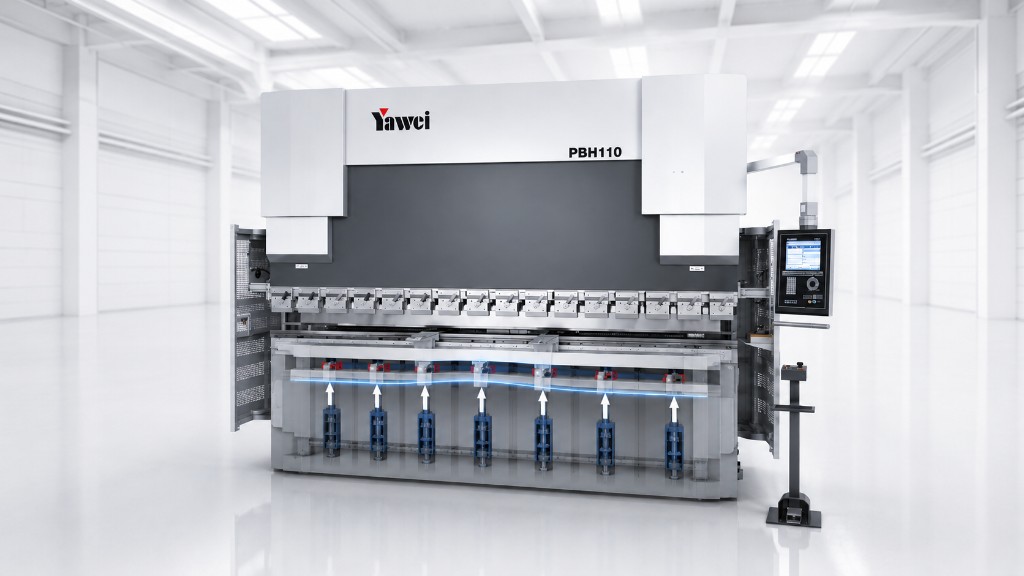

Hydraulische Bombierung
- Automatische Durchbiegungskompensation für konstante Winkelgenauigkeit
Sicherheit
- Sicherheit durch Fiessler AKAS Laserlichtschranken
Tisch
- Pressentisch mit 13 mm Nut für Einsteckmatrizen
Servomechanische Biegehilfen bis 200 kg
Zur ergonomischen Bearbeitung schwerer und großer Werkstücke.
- Ergonomische Unterstützung beim Biegen schwerer Blechteile bis 200 kg – für kraftsparendes und sicheres Arbeiten.
- Präzise servomechanische Steuerung sorgt für exakte Bewegungen und optimale Unterstützung während des gesamten Biegeprozesses.
- Höhere Produktivität und weniger körperliche Belastung durch automatisiertes Handling großer und schwerer Werkstücke.
Biegewinkelmesssysteme
Für konsistente Winkelqualität bei anspruchsvollen Toleranzen.
- Präzise Echtzeit-Messung des Biegewinkels für konstant hohe Genauigkeit bei jedem Biegevorgang.
- Automatische Winkelkorrektur kompensiert Materialschwankungen und reduziert Ausschuss sowie Nacharbeit.
- Schnellere Rüstzeiten und reproduzierbare Ergebnisse durch intelligente Prozessüberwachung direkt an der Abkantpresse.
5-Achsen Hinteranschlag
Erweiterte Flexibilität für komplexe Biegeaufgaben.
- Präzise Positionierung in 5 Achsen ermöglicht maximale Flexibilität bei komplexen und mehrstufigen Biegeaufgaben.
- Schnellere Rüstzeiten durch automatische Hinteranschlag-Verstellung für unterschiedliche Werkstücke und Geometrien.
- Höhere Wiederholgenauigkeit und Prozesssicherheit selbst bei anspruchsvollen Kantteilen und kleinen Toleranzen.
6-Achsen Hinteranschlag
Maximale Flexibilität bei hochkomplexen Bauteilen
- Maximale Flexibilität durch 6 frei programmierbare Achsen für hochkomplexe Bauteile und anspruchsvolle Biegegeometrien.
- Höchste Präzision und Wiederholgenauigkeit auch bei komplexen Mehrfachbiegungen und engen Toleranzen.
- Deutlich reduzierte Rüst- und Bearbeitungszeiten durch vollautomatische Positionierung des Hinteranschlags.
Tandem
Synchronisierte Systeme für sehr lange Biegeteile.
- Synchronisierte Tandem-Abkantpressen ermöglichen die präzise Bearbeitung besonders langer und großer Biegeteile.
- Höchste Stabilität und gleichmäßige Kraftverteilung sorgen für exakte Biegeergebnisse über die gesamte Arbeitslänge.
- Flexible Nutzung als Einzel- oder Tandemmaschine erhöht die Effizienz und erweitert das Einsatzspektrum in der Fertigung.

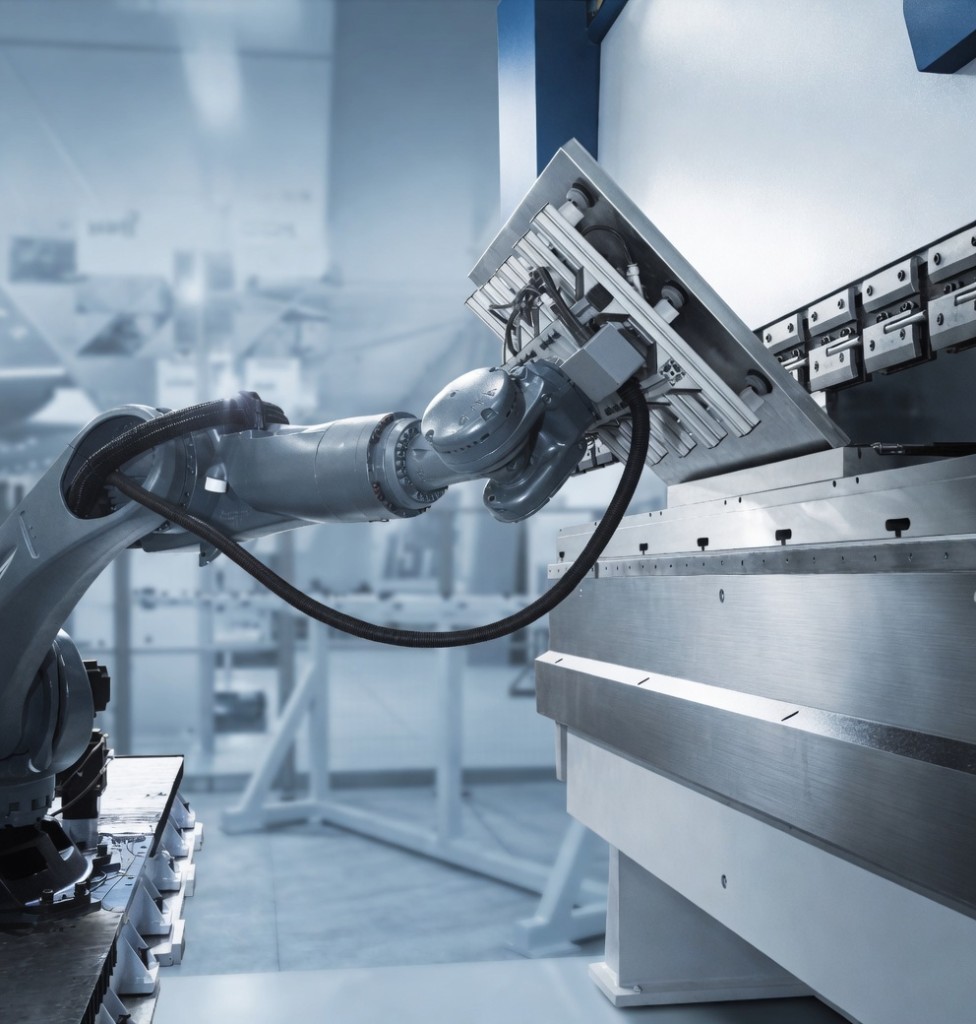

Roboter
Automatisierte Abläufe für hohe Ausbringung in der Serie.
- Automatisierte Roboterlösungen sorgen für hohe Stückzahlen und maximale Effizienz in der Serienfertigung.
- Gleichbleibend präzise Abläufe reduzieren Fehler, Ausschuss und manuellen Bedienaufwand.
- Flexible Integration in bestehende Fertigungsprozesse ermöglicht automatisiertes Handling, Be- und Entladen sowie Sortieren von Bauteilen.
Alternative Steuerungen
Verfügbar mit Cybelec, ESA oder DELEM nach Anforderung.
- Frei wählbare Steuerungssysteme von Cybelec, ESA oder DELEM – abgestimmt auf Ihre Anforderungen und Prozesse.
- Intuitive Bedienoberflächen ermöglichen schnelle Programmierung und effiziente Steuerung komplexer Biegeaufgaben.
- Hohe Flexibilität und einfache Integration in bestehende Fertigungsumgebungen für maximale Zukunftssicherheit.
Erweiterter Hub oder Ausladung
Für besonders große Werkzeuge und Schwerlastanwendungen.
- Erweiterter Hub und größere Ausladung ermöglichen die Bearbeitung besonders großer Werkstücke sowie den Einsatz hoher Spezialwerkzeuge.
- Ideal für Schwerlastanwendungen mit mehr Freiraum und Flexibilität bei komplexen Biegegeometrien.
- Höhere Vielseitigkeit der Abkantpresse durch optimale Anpassung an anspruchsvolle Produktionsanforderungen.
Libellula Bend
Offline-Programmierung für Abwicklung + schnelle Auftragsvorbereitung und sichere Prozesse.
- Offline-Programmierung mit Libellula Bend ermöglicht schnelle Auftragsvorbereitung und reduzierte Maschinenstillstandzeiten.
- Automatische Abwicklung und Kollisionskontrolle sorgen für sichere und effiziente Biegeprozesse bereits vor Produktionsstart.
- Intuitive Softwareunterstützung vereinfacht komplexe Biegeaufgaben und steigert Produktivität sowie Prozesssicherheit.
Hydraulische Werkzeugklemmung WILA oben und unten
Optionales WILA Klemmsystem für schnelle und präzise Werkzeugwechsel.
- Hydraulische WILA-Werkzeugklemmung oben und unten ermöglicht besonders schnelle und präzise Werkzeugwechsel.
- Sichere und gleichmäßige Werkzeugspannung sorgt für höchste Wiederholgenauigkeit und optimale Biegeergebnisse.
- Reduzierte Rüstzeiten und vereinfachtes Handling steigern Effizienz und Produktivität im täglichen Betrieb.
Technische Daten
PBH Serie im Überblick
| Modell | Biegekraft(kN) | Biegelänge A(mm) | Abstand zwischenStändern B(mm) | Ausladung D(mm) | Hub C(mm) | Einbauhöhe E(mm) | Hubgeschwindigkeit(mm/s) | GesamtabmessungenL × B × H(mm) | Gewicht(kg) |
|---|---|---|---|---|---|---|---|---|---|
| PBH-80/2550 | 800 | 2550 | 2150 | 350 | 175 | 480 | 200 | 230 × 3140 × 1540 × 2240 | 6800 |
| PBH-110/3100 | 1100 | 3100 | 2600 | 410 | 215 | 520 | 200 | 300 × 3590 × 1540 × 2530 | 9800 |
| PBH-110/4100 | 1100 | 4100 | 3600 | 410 | 215 | 520 | 200 | 360 × 4590 × 1540 × 2530 | 11800 |
| PBH-160/3100 | 1600 | 3100 | 2600 | 410 | 215 | 520 | 160 | 380 × 3610 × 1600 × 2590 | 11900 |
| PBH-160/4100 | 1600 | 4100 | 3600 | 410 | 215 | 520 | 170 | 430 × 4610 × 1600 × 2590 | 15000 |
| PBH-220/3100 | 2200 | 3100 | 2600 | 410 | 215 | 530 | 130 | 400 × 3630 × 1830 × 2630 | 15000 |
| PBH-220/4100 | 2200 | 4100 | 3600 | 410 | 215 | 530 | 130 | 500 × 4630 × 1830 × 2730 | 18100 |
| PBH-250/3100 | 2500 | 3100 | 2600 | 410 | 215 | 530 | 120 | 400 × 3630 × 1830 × 2630 | 15100 |
| PBH-250/4100 | 2500 | 4100 | 3600 | 410 | 215 | 530 | 120 | 500 × 4630 × 1830 × 2730 | 18200 |
| PBH-300/3100 | 3000 | 3100 | 2600 | 410 | 265 | 580 | 130 | 450 × 3600 × 1950 × 2750 | 20500 |
| PBH-300/4100 | 3000 | 4100 | 3600 | 410 | 265 | 580 | 130 | 600 × 4600 × 1950 × 2440 | 24400 |
Die YAWEI PBH Serie ist die intelligente Wahl für Blechverarbeiter, die Wert auf Geschwindigkeit, Präzision, Zuverlässigkeit und ein starkes Preis-Leistungs-Verhältnis legen.
Ihre PBH Konfiguration für mehr Leistung.
Von der Werkstatt bis zur vollautomatisierten Großserie - wir beraten Sie herstellerunabhängig und praxisnah.
