Heavy-Duty Leistung
Presskräfte von 160 bis 4000 Tonnen für anspruchsvollste Anwendungen.
Abkantpressen
YAWEI PB Heavy-Duty CNC Press Brake
Robuste Kraft für große Formate und schwere Bleche. Die PB Heavy-Duty Serie ist die leistungsstarke Lösung von YAWEI für anspruchsvolle Schwerlast-Anwendungen.
Mit Presskräften von 160 bis 4000 Tonnen und Biegelängen bis 16.000 mm wurde diese Baureihe speziell für dicke und großformatige Bleche im industriellen Dauerbetrieb entwickelt.
Bis 16.000 mm Biegelänge
Ausgelegt für großformatige Bauteile in der Schwerindustrie.
Präzise Synchronbewegung
Elektro-hydraulisches Servo-System mit geschlossenem Regelkreis.
Zuverlässig im Dauerbetrieb
Robuste Bauweise und langlebige Komponenten für harte Lastzyklen.
Bis zu 20 Achsen
PBH-HD (Heavy Duty) Konfigurationen für komplexe und kundenspezifische Prozesse.
Highlights der PB Heavy-Duty Serie
Maximale Leistung für höchste Anforderungen.
Extrem stabile Konstruktion
Hochwertiger Stahl mit Fünfseiten-Bearbeitung für maximale Steifigkeit.
Doppel-Prismenführung
Selbstschmierende Materialien sichern langfristig hohe Genauigkeit.

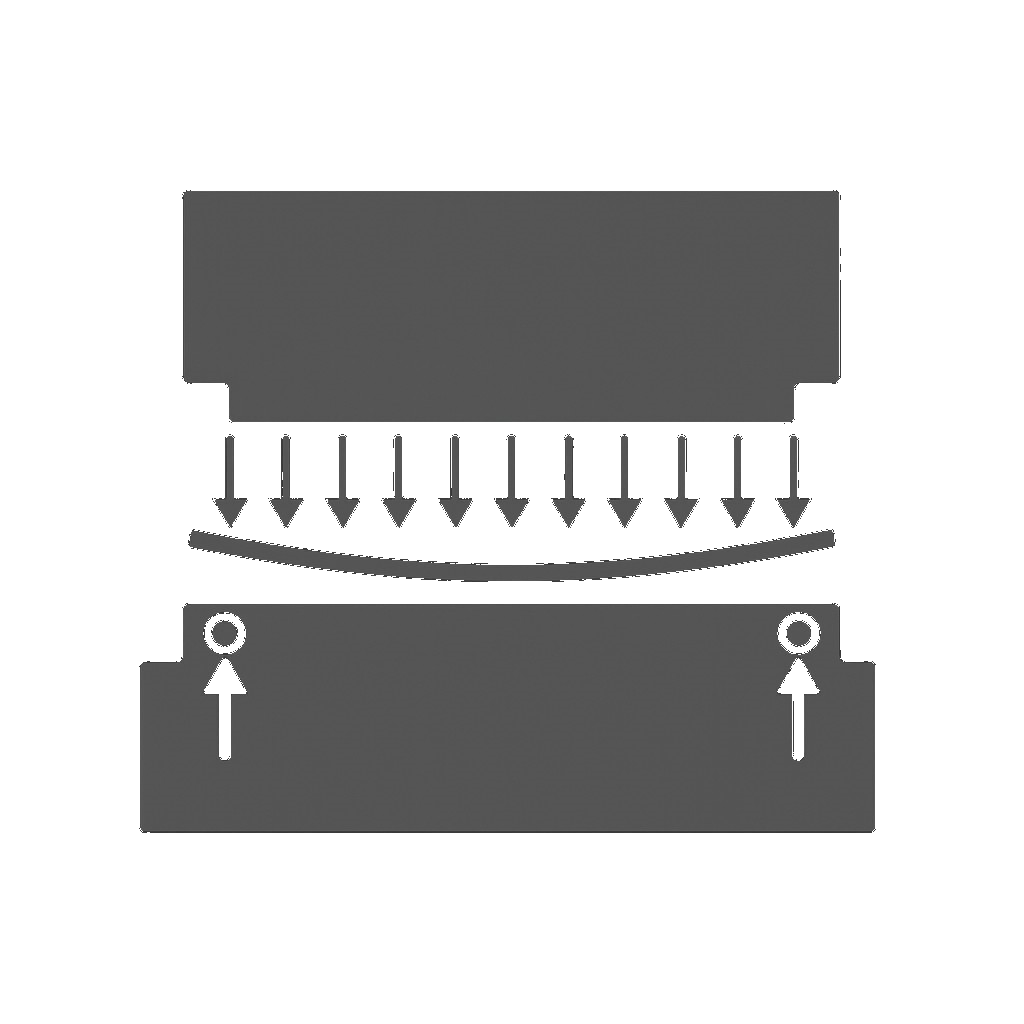

Hydraulische Bombierung
Mit Kehlkopfausgleich für perfekte Winkelgenauigkeit über die gesamte Länge.

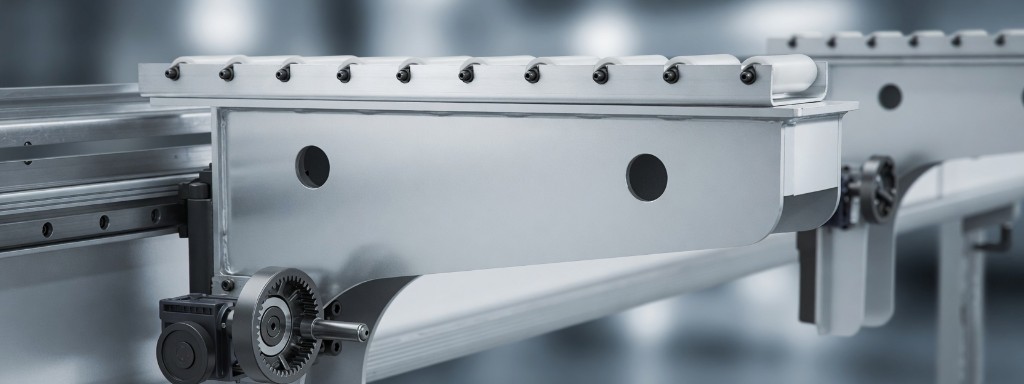

Präziser Hinteranschlag
Digitaler AC-Servoantrieb mit Kugelgewindetrieb und Linearführungen.
Typische Anwendungen
Gemacht für schwere Industrieprozesse.
- Schwere Baumaschinen- und Landmaschinenkomponenten
- Großformatige Schaltschränke und Gehäuse
- Schwerlast-Metallfassaden und Containerbau
- Schiffbau und Schienenfahrzeuge
- Energietechnik und Windkraftanlagen
- Schwere Stahl- und Behälterkonstruktionen
Die YAWEI PB Heavy-Duty ist die erste Wahl, wenn zuverlässige, präzise und extrem belastbare Abkantpressen für große und schwere Blechteile benötigt werden. Made for Heavy Duty.
Serienausstattung
Heavy-Duty ab Werk.
Die PBH-HD (Heavy Duty) Serie bietet eine umfassende Grundausstattung für präzise Schwerlastprozesse und hohe Verfügbarkeit im industriellen Dauerbetrieb.
Steuerung und Messtechnik
- CNC-Steuerung DELEM mit 2D/3D-Farbdisplay und Touchscreen (Y1/Y2, X-Achse)
- Heidenhain Glasmaßstäbe
- Automatische Kompensation der Ständerauffederung
Hydraulik und Dynamik
- VOITH Hydrauliksystem
- Hohe Eilganggeschwindigkeiten
- Hydraulische Bombiereinrichtung für maximale Winkelgenauigkeit
Mechanik für Schwerlast
- Große Einbauhöhen, Hubwege und Ausladungen
- Vierfache Pressbalkenführung
- Kugelgelagerte Hydraulikzylinder mit spezieller Führung
Sicherheit
- Lazersafe Lichtschranken
- Ausgelegt für sichere und reproduzierbare Schwerlastprozesse

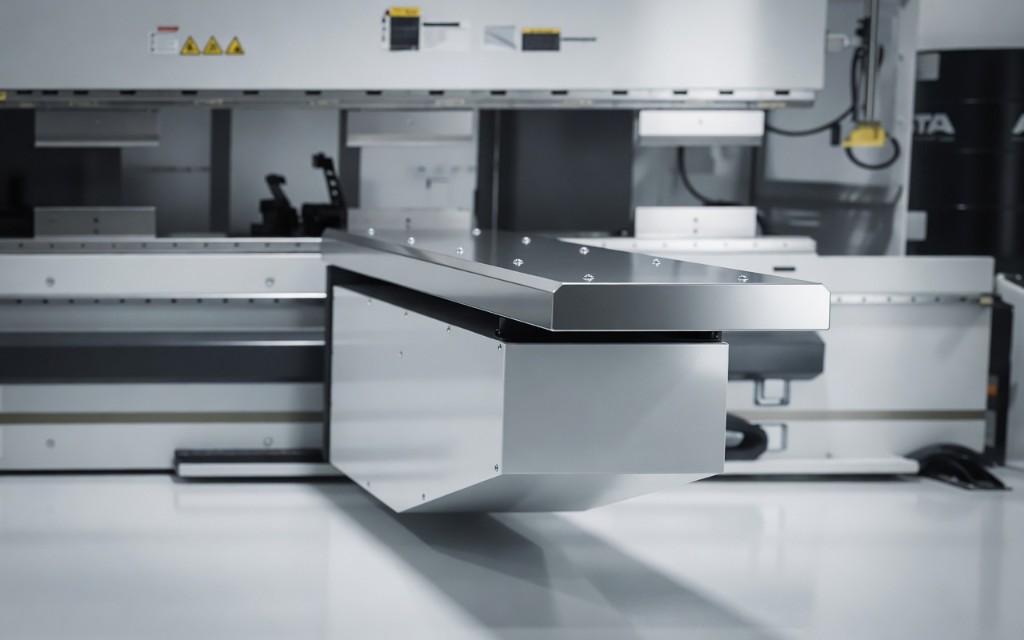

Biegehilfen
Ergonomische Unterstützung für große und schwere Werkstücke.
- Ergonomische Unterstützung beim Biegen schwerer Blechteile bis 200 kg – für kraftsparendes und sicheres Arbeiten.
- Präzise servomechanische Steuerung sorgt für exakte Bewegungen und optimale Unterstützung während des gesamten Biegeprozesses.
- Höhere Produktivität und weniger körperliche Belastung durch automatisiertes Handling großer und schwerer Werkstücke.

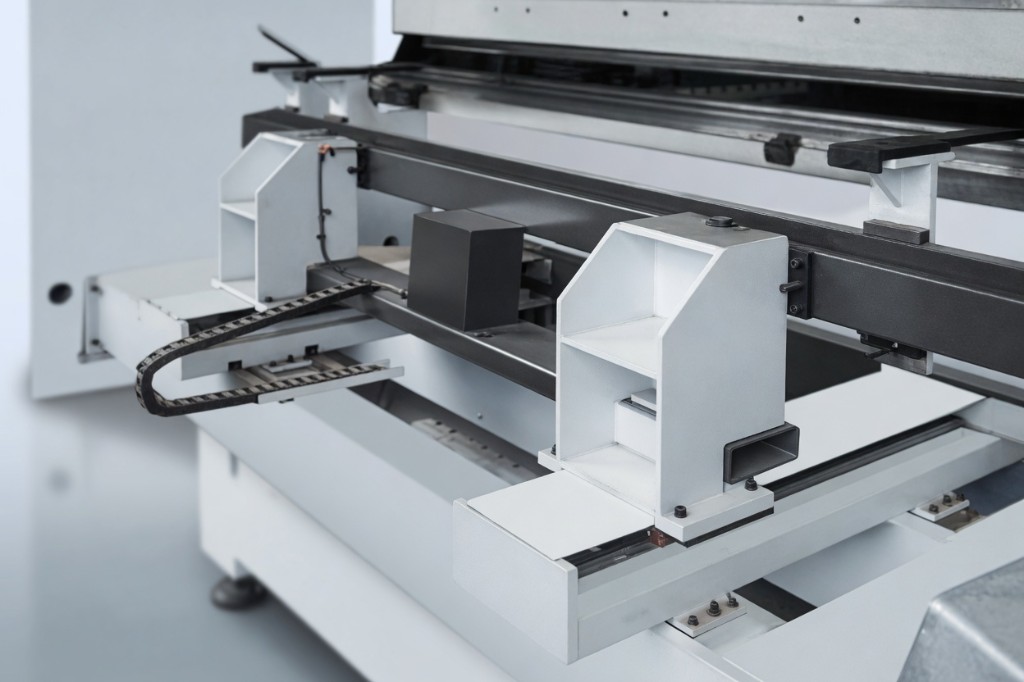

Heavy-Duty Hinteranschlag 4C
Maximale Stabilität und Präzision für anspruchsvolle Biegeprozesse
- Robuste Heavy-Duty-Konstruktion sorgt für höchste Stabilität und zuverlässige Positionierung auch bei schweren Werkstücken.
- Präzise X- und R-Achsenbewegungen durch AC-Servomotoren und CNC-Steuerung für exakte Wiederholgenauigkeit.
- Doppelte Linearführungen gewährleisten ruhige, stabile Bewegungen und maximale Prozesssicherheit bei komplexen Biegeaufgaben.

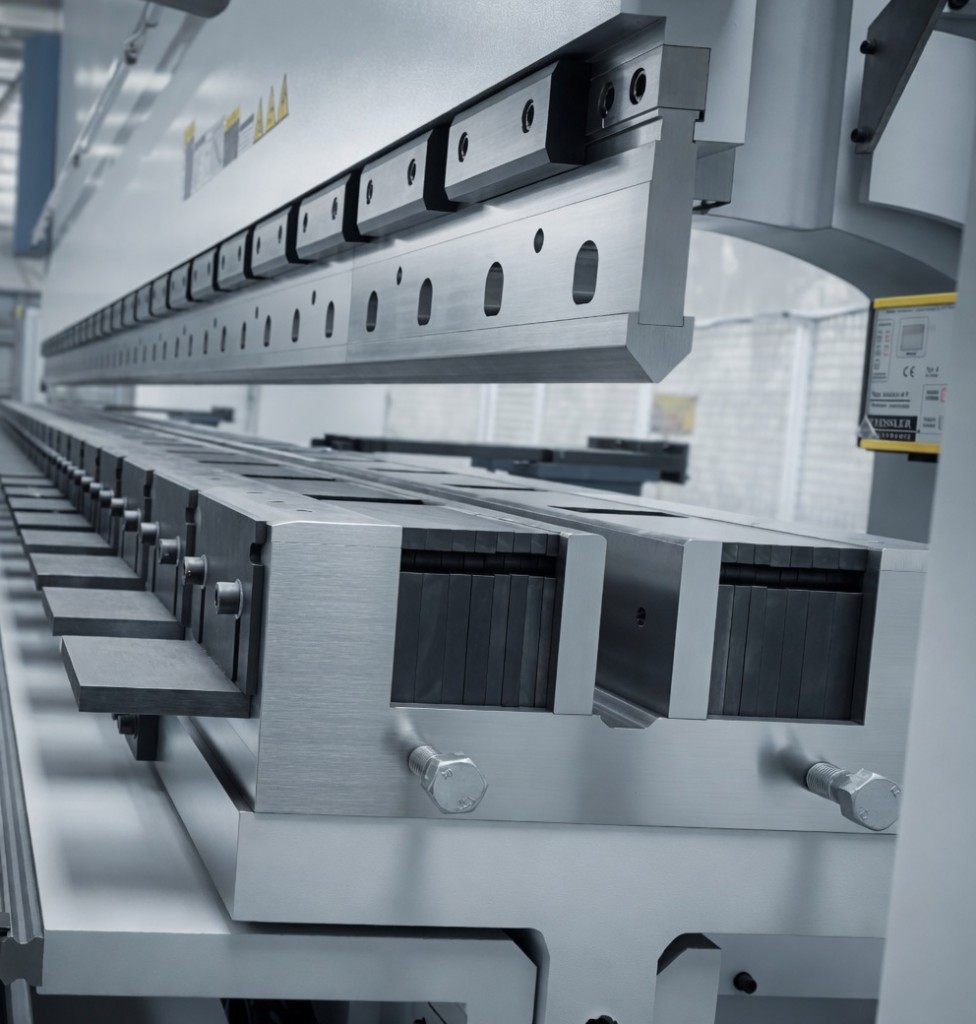

Heavy-Duty Werkzeugklemmungen
Schneller und sicherer Werkzeugwechsel für maximale Rüstproduktivität
- Robuste Heavy-Duty-Werkzeugklemmungen ermöglichen besonders schnelle und sichere Werkzeugwechsel im täglichen Einsatz.
- Hohe Spannkraft und präzise Fixierung sorgen für maximale Stabilität und exakte Biegeergebnisse auch bei schweren Werkzeugen.
- Reduzierte Rüstzeiten steigern die Produktivität und erhöhen die Effizienz bei häufig wechselnden Aufträgen.

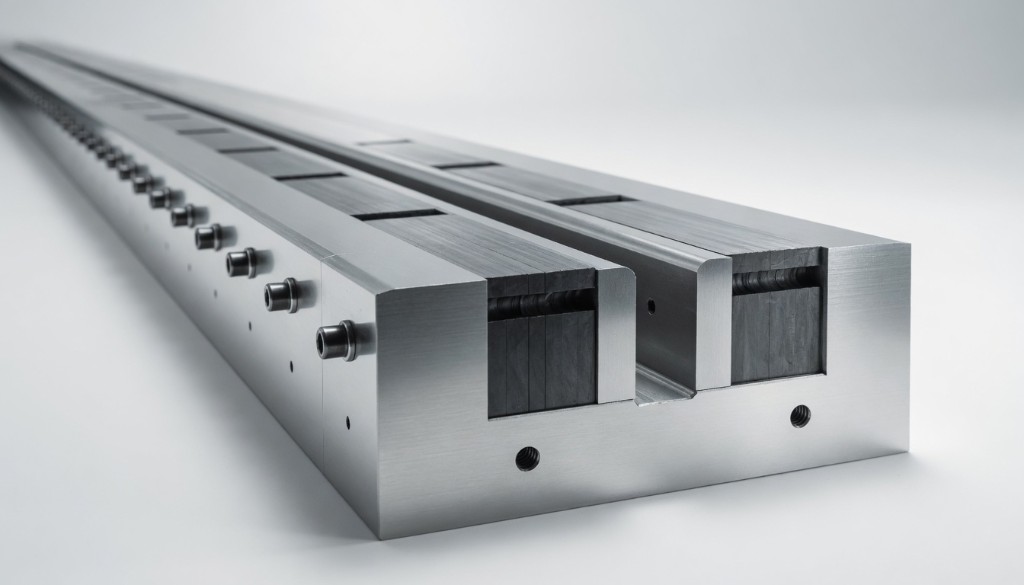

Verstellbare Matrizensysteme
Flexible Anpassung für unterschiedlichste Biegeanforderungen
- Verstellbare Matrizensysteme ermöglichen die schnelle Anpassung an verschiedene Materialstärken und Bauteilgeometrien.
- Reduzierte Rüstzeiten durch flexible Einstellung der Matrizenbreite ohne aufwendigen Werkzeugwechsel.
- Höhere Prozesssicherheit und präzise Biegeergebnisse bei wechselnden Anwendungen und komplexen Werkstücken.

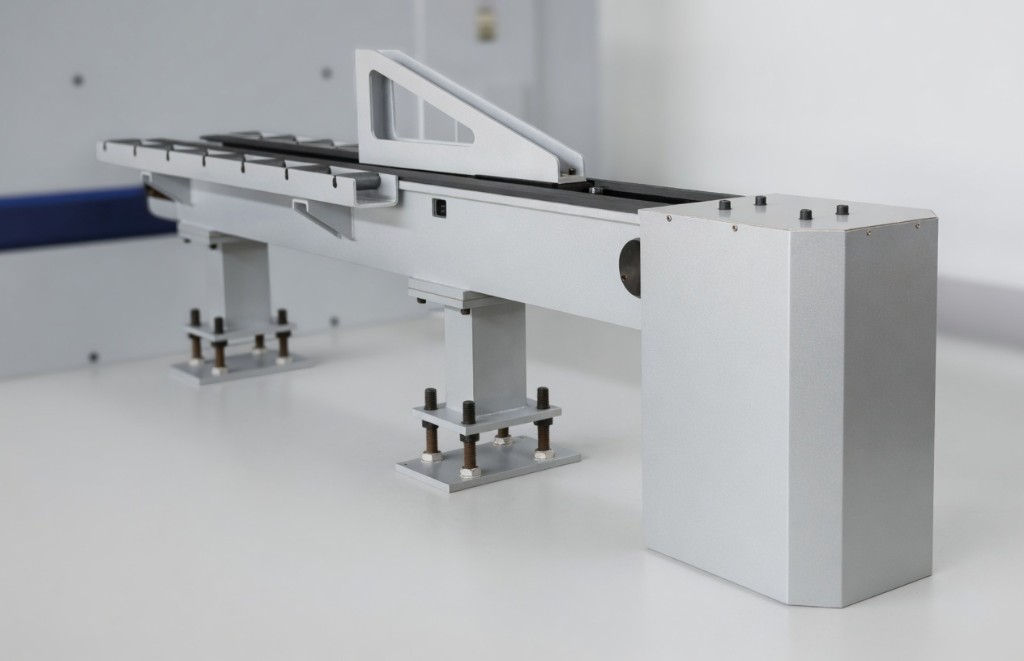

Elektrischer Materialeinzug
Präziser Vorschub für teilautomatisierte Blechbearbeitung
- Präziser elektrischer Front-Materialeinzug für einfaches und kontrolliertes Handling von Rohren und Profilen.
- Hochgenaue Bewegungsführung durch spezielle Kettenspannungs-Technologie für maximale Prozessstabilität.
- Ideal für die Rohrbearbeitung und automatisierte Biegeprozesse mit hoher Wiederholgenauigkeit.

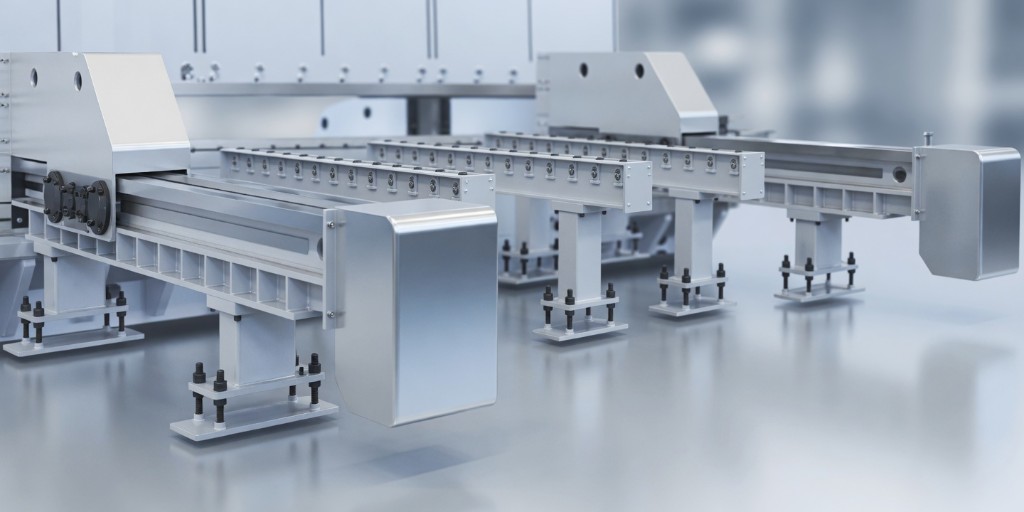

Automatischer Materialvorschub
Konstanter Materialfluss für effiziente Serienabläufe.

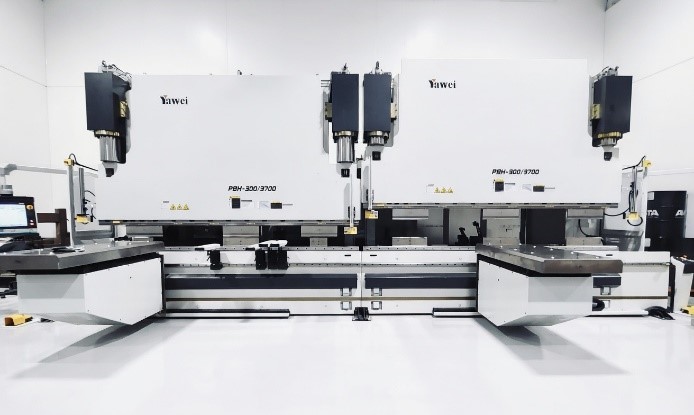

Tandem
Synchronisierte Systeme für sehr lange Biegeteile.
- Synchronisierte Tandem-Abkantpressen ermöglichen die präzise Bearbeitung besonders langer und großer Biegeteile.
- Höchste Stabilität und gleichmäßige Kraftverteilung sorgen für exakte Biegeergebnisse über die gesamte Arbeitslänge.
- Flexible Nutzung als Einzel- oder Tandemmaschine erhöht die Effizienz und erweitert das Einsatzspektrum in der Fertigung.

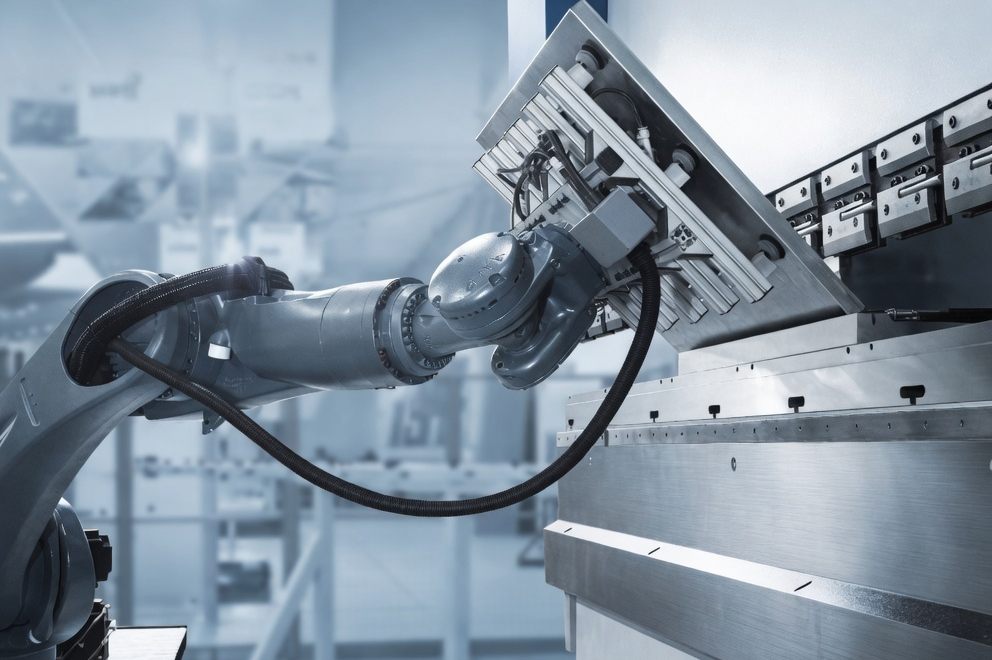

Roboterautomation
Automatisierte Schwerlastprozesse für maximale Effizienz und Ausbringung
- Leistungsstarke Roboterautomation übernimmt schwere und repetitive Handlingprozesse vollautomatisch und zuverlässig.
- Höchste Ausbringung und konstante Prozessqualität durch präzise, wiederholgenaue Bewegungsabläufe.
- Reduzierter Personalaufwand und optimierte Produktionszeiten steigern Effizienz und Wirtschaftlichkeit nachhaltig.
Technische Daten
PB Heavy-Duty Serie im Überblick
| Modell | Presskraft(kN) | Arbeitslänge A(mm) | Abstand zwischen Ständern B(mm) | Halstiefe D(mm) | Stößelhub C(mm) | Max. Öffnungshöhe E(mm) | Geschwindigkeit 1(mm/s) | Geschwindigkeit 2(mm/s) | Geschwindigkeit 3(mm/s) | Motorleistung(kW) | Öltankvolumen(L) | Außenmaße L × B × H(mm) | Gewicht(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBH-160/5100 | 1600 | 5100 | 4200 | 410 | 215 | 400 | 120 | 10 | 110 | 11 | 600 | 5400 × 1850 × 3350 | 21000 |
| PBH-220/5100 | 2200 | 5100 | 4200 | 410 | 215 | 400 | 120 | 10 | 110 | — | 750 | 5400 × 1850 × 3350 | 24000 |
| PBH-220/6200 | 2200 | 6200 | 5100 | — | — | — | — | — | — | — | 800 | 6500 × 1850 × 3430 | 28000 |
| PBH-300/5100 | 3000 | 5100 | 4200 | 410 | 265 | 500 | 120 | 10 | 100 | 22 | 800 | 5400 × 2000 × 3360 | 29000 |
| PBH-300/6200 | 3000 | 6200 | 5100 | — | — | — | — | — | — | — | 900 | 6500 × 2000 × 3610 | 35000 |
| PBH(A)-400/4100 | 4000 | 4100 | 3200 | 510 | 315 | 520 | 110 | 9 | 100 | 30 | 1000 | 4400 × 2150 × 3490 | 27000 |
| PBH(A)-400/5100 | 4000 | 5100 | 4200 | — | — | — | — | — | — | — | 1050 | 5400 × 2160 × 3880 | 35500 |
| PBH(A)-400/6200 | 4000 | 6200 | 5100 | — | — | — | — | — | — | — | 1200 | 6500 × 2160 × 3910 | 43000 |
| PBH(A)-500/4100 | 5000 | 4100 | 3200 | 510 | 315 | 520 | 100 | 9 | 90 | 37 | 1050 | 4400 × 2430 × 3710 | 33000 |
| PBH(A)-500/5100 | 5000 | 5100 | 4200 | — | — | — | — | — | — | — | 1200 | 5400 × 2290 × 4200 | 43000 |
| PBH(A)-500/6200 | 5000 | 6200 | 5100 | — | — | — | — | — | — | — | 1300 | 6500 × 2290 × 4500 | 53000 |
| PBH(A)-500/8200 | 5000 | 8200 | 6500 | — | — | — | — | — | — | — | 1300 | 8500 × 2290 × 4500 | 76000 |
| PBH(A)-630/4100 | 6300 | 4100 | 3200 | 510 | 315 | 620 | 100 | 9 | 90 | 45 | 1200 | 4400 × 2430 × 4000 | 46000 |
| PBH(A)-630/5100 | 6300 | 5100 | 4200 | — | — | — | — | — | — | — | 1200 | 5400 × 2430 × 4200 | 62000 |
| PBH(A)-630/6200 | 6300 | 6200 | 5100 | — | — | — | — | — | — | — | 1200 | 6500 × 2430 × 4500 | 68000 |
| PBH(A)-630/8200 | 6300 | 8200 | 6500 | — | — | — | — | — | — | — | 1500 | 8500 × 2430 × 4630 | 85000 |
| PBH(A)-800/6200 | 8000 | 6200 | 5100 | 610 | 410 | 720 | 100 | 9 | 80 | 75 | 1500 | 6500 × 2990 × 5000 | 89000 |
| PBH(A)-800/8200 | 8000 | 8200 | 6500 | — | — | — | — | — | — | — | 1800 | 8500 × 2990 × 4800 | 102000 |
| PBH(A)-1000/6200 | 10000 | 6200 | 5100 | 610 | 410 | 720 | 100 | 9 | 80 | 90 | 1500 | 6500 × 2760 × 4800 | 120000 |
| PBH(A)-1000/8200 | 10000 | 8200 | 6500 | — | — | — | — | — | — | — | 2000 | 8500 × 2760 × 5300 | 130000 |
| PBH(A)-1200/6200 | 12000 | 6200 | 5100 | 610 | 410 | 720 | 90 | 8 | 70 | 90 | 1600 | 6500 × 2940 × 5000 | 110000 |
| PBH(A)-1200/8200 | 12000 | 8200 | 6500 | — | — | — | — | — | — | — | 2100 | 8500 × 2940 × 5400 | 148000 |
| PBH(A)-1200/12000 | 12000 | 12000 | 8200 | — | — | — | — | — | — | — | 2500 | 12000 × 2940 × 5400 | 250000 |
| PBH(A)-1600/6200 | auf Anfrage | ||||||||||||
| PBH(A)-1600/8200 | auf Anfrage | ||||||||||||
| PBH(A)-2000/12000 | auf Anfrage | ||||||||||||
| PBH(A)-2500/12000 | auf Anfrage | ||||||||||||
| PBH(A)-3000/12000 | auf Anfrage | ||||||||||||
Die YAWEI PBH-HD (Heavy Duty) Serie steht für maßgeschneiderte Groß-Abkantpressen mit höchster Leistung und Präzision. Mit Presskräften bis 4000 Tonnen und bis zu 20 gesteuerten Achsen ist sie für anspruchsvollste Anwendungen konzipiert.
Heavy-Duty Leistung für Ihr Projekt.
Wir konfigurieren Ihre PBH-HD (Heavy Duty) Anlage exakt für Biegelänge, Presskraft und Automatisierungsgrad.
