Leistungsstark
Hochstabile Maschinenkonstruktion für präzise Dauerleistung
Rohrlaser / Profillaser

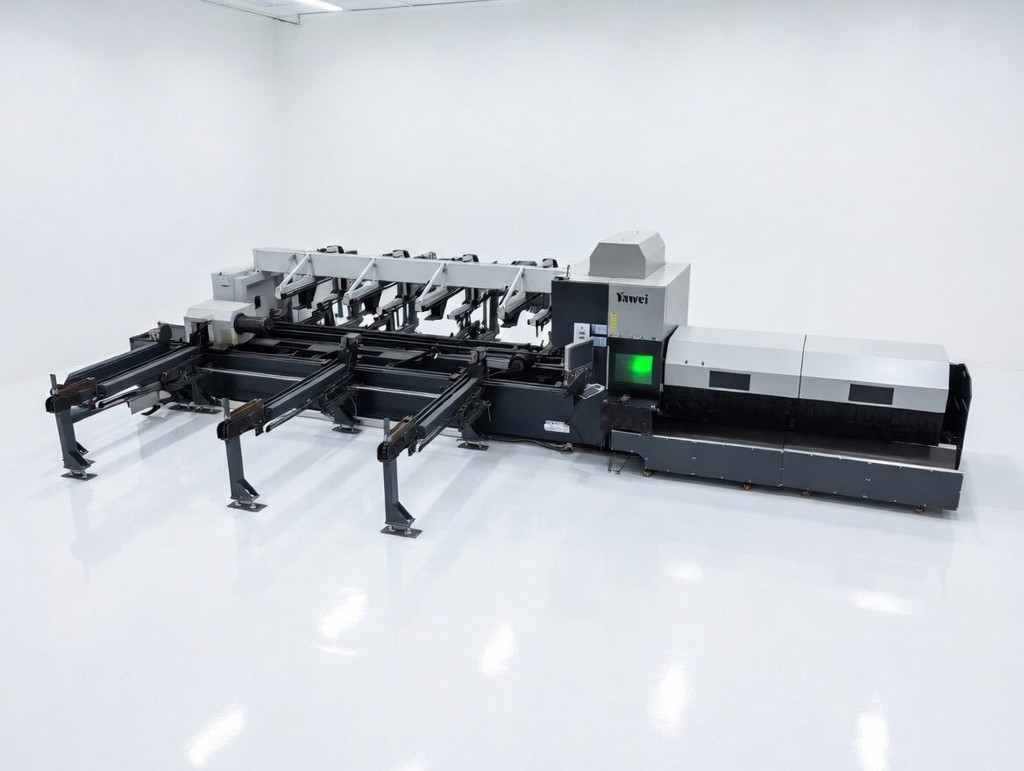

YAWEI YLP Rohrlaser-Serie

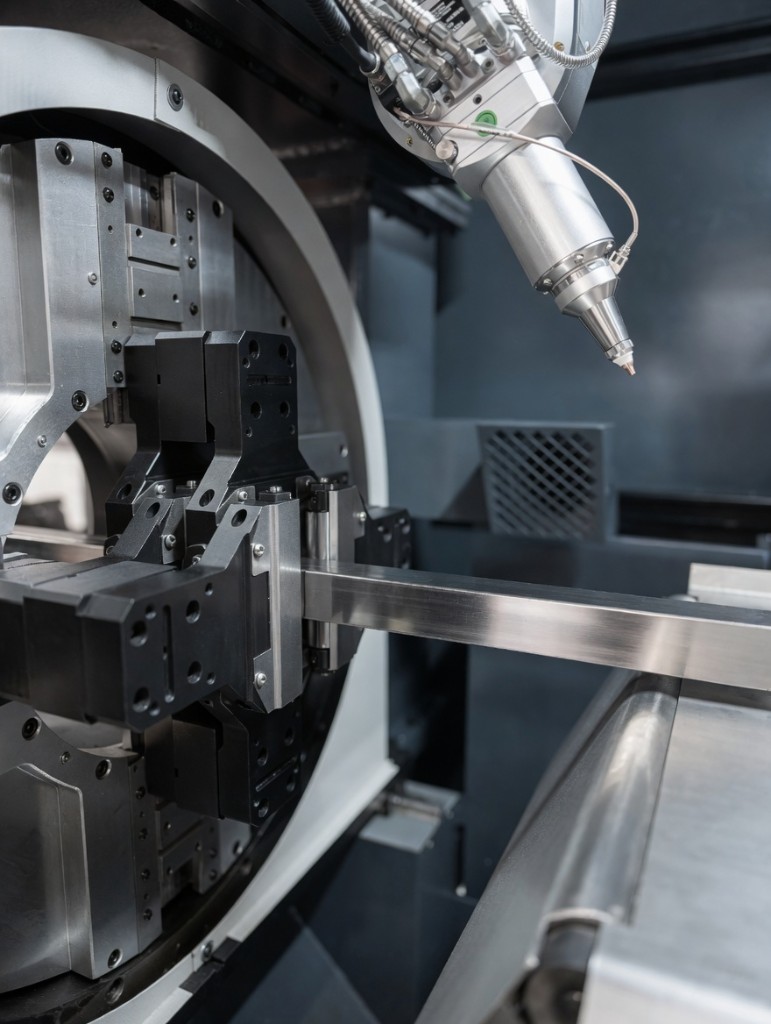

Leistungsstark. Flexibel. Präzise. Die YAWEI YLP Rohrlaser-Serie kombiniert eine hochstabile Maschinenkonstruktion mit moderner Siemens Steuerungs- und Antriebstechnik sowie automatisierter Materialzuführung.
Optional ist sowohl 2D- als auch 3D-Schneidtechnologie verfügbar, wodurch selbst komplexe Bearbeitungen zuverlässig umgesetzt werden können.
Siemens Technik
CNC-Steuerung und Antriebe für dynamische Bewegungsabläufe
Vollautomatisch
Stangenmagazin für Rohre und Profile bis 6 m Länge
2D + 3D optional
Auch Schrägschnitte und komplexe Konturen sicher realisierbar
Bis Ø 350 mm
Präzise Bearbeitung für viele Materialien und Profilgeometrien
Ihre Vorteile
Hohe Schnittqualität, flexible Prozesse, sichere Produktion.
Hohe Schnittqualität
Precitec Schneidkopf mit effizientem Abstandssensor für hohe Präzision.

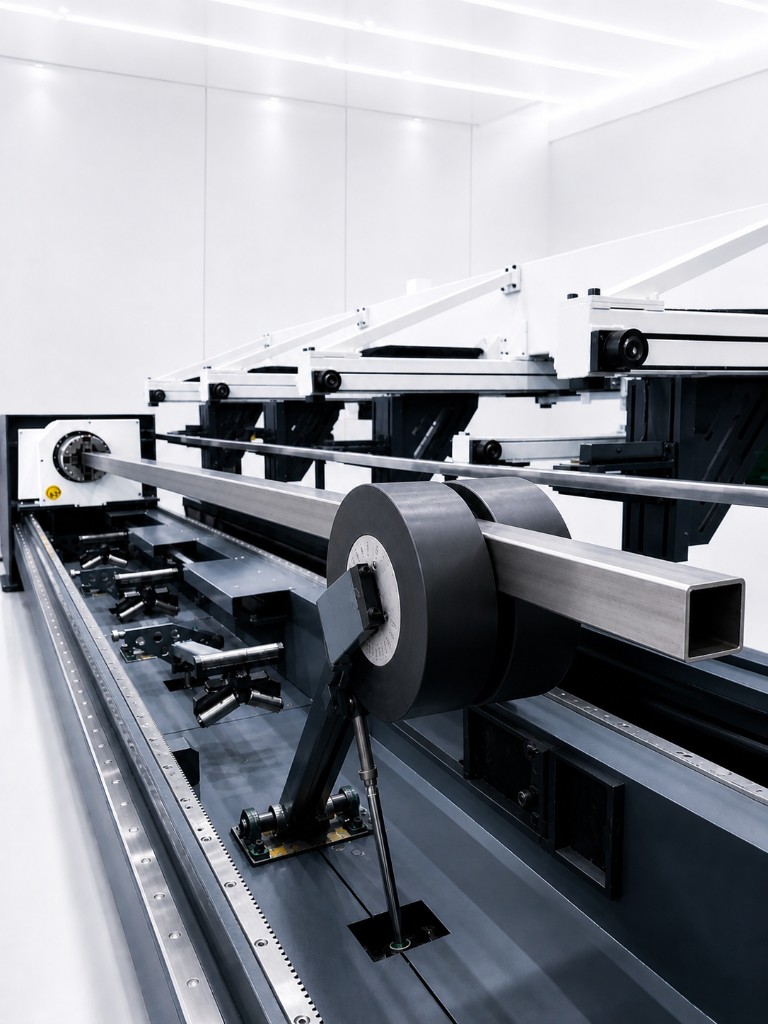

Automatisierte Verarbeitung
Vollautomatische Materialzufuhr steigert den Durchsatz deutlich.
Flexible Einsatzmöglichkeiten
Optionaler 3D-Schnitt für Schrägschnitte und komplexe Geometrien.
Prozesssicherheit
Stabile Bauweise für wirtschaftliche und dynamische Fertigungsabläufe.
Überblick
Leistungsstark und flexibel bis Ø 350 mm.
Die YLP Serie ist für Rohrdurchmesser bis 350 mm ausgelegt und liefert bei unterschiedlichsten Materialien und Profilen eine gleichbleibend hohe Bearbeitungsqualität.
- Präzise Ergebnisse bei unterschiedlichen Profilgeometrien
- Integrierte Automatisierung für effiziente Abläufe
- Hohe Dynamik bei stabiler Maschinenplattform
- Sehr gute Prozesssicherheit im Serienbetrieb
Technische Basis
Stabilität, Präzision und Qualitätskomponenten.
Die YLP Rohrlaser-Serie verbindet hochpräzise Fertigung mit robuster Bauweise und bewährter Siemens Automatisierungstechnik.
Stabiler Rahmen
- Spannungsarm geglühter Stahlrahmen
- Minimierte Materialspannungen
- Langfristige Präzision und hohe Steifigkeit
Hochpräzise Fertigung
- Bearbeitung auf CNC-Großmaschinen
- Hohe Genauigkeit in allen Achsen
- Konstante Qualität im Dauerbetrieb
Siemens Antriebstechnik
- Leistungsstarke Siemens CNC-Steuerung
- Präzise und dynamische Bewegungsabläufe
- Zuverlässige Synchronisation aller Achsen
Premium Komponenten
- Europäische Qualitätskomponenten
- THK-Führungen aus Japan
- Hohe Positioniergenauigkeit und Lebensdauer
Serienausstattung

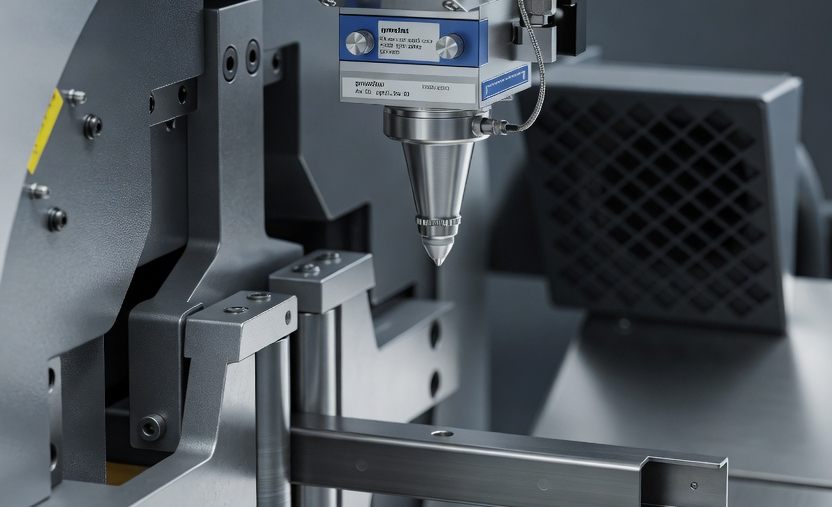

Precitec Schneidkopf
- Neueste Schneidkopfgeneration für hohe Effizienz
- Hohe Schnittqualität bei dynamischen Vorschüben
- Zuverlässig bei wechselnden Rohrgeometrien

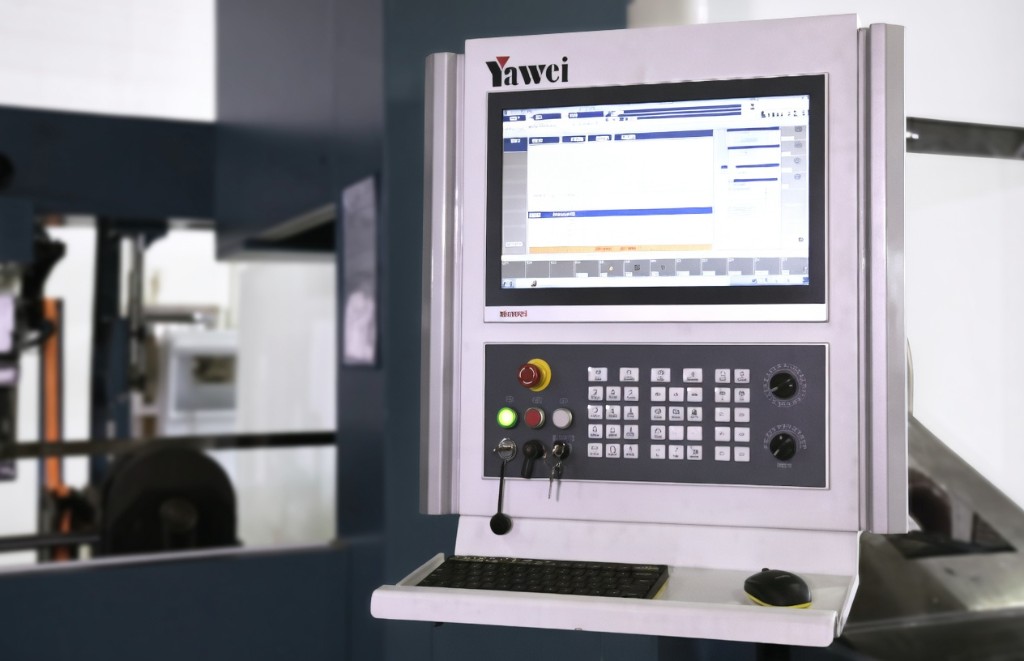

Siemens CNC Steuerung
- Präzise und stabile Produktionsprozesse
- Hohe Zuverlässigkeit im Serienbetrieb
- Optimale Abstimmung von Steuerung und Antrieben

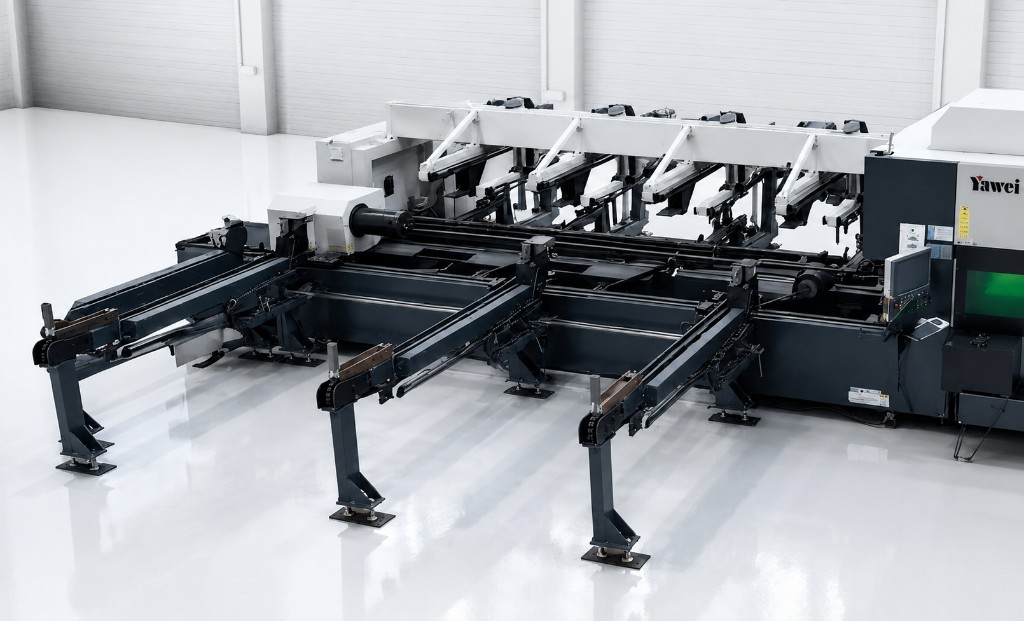

Vollautomatische Bündelbeladung
- Automatisches Vereinzeln, Zentrieren und Beladen
- Für Rohre und Profile bis 6 Meter Länge
- Reduzierte Nebenzeiten und höhere Produktivität
- CE-konforme Anlage, geprüft durch TÜV Rheinland
Optionen
Erweiterbar für komplexe Bearbeitungen.

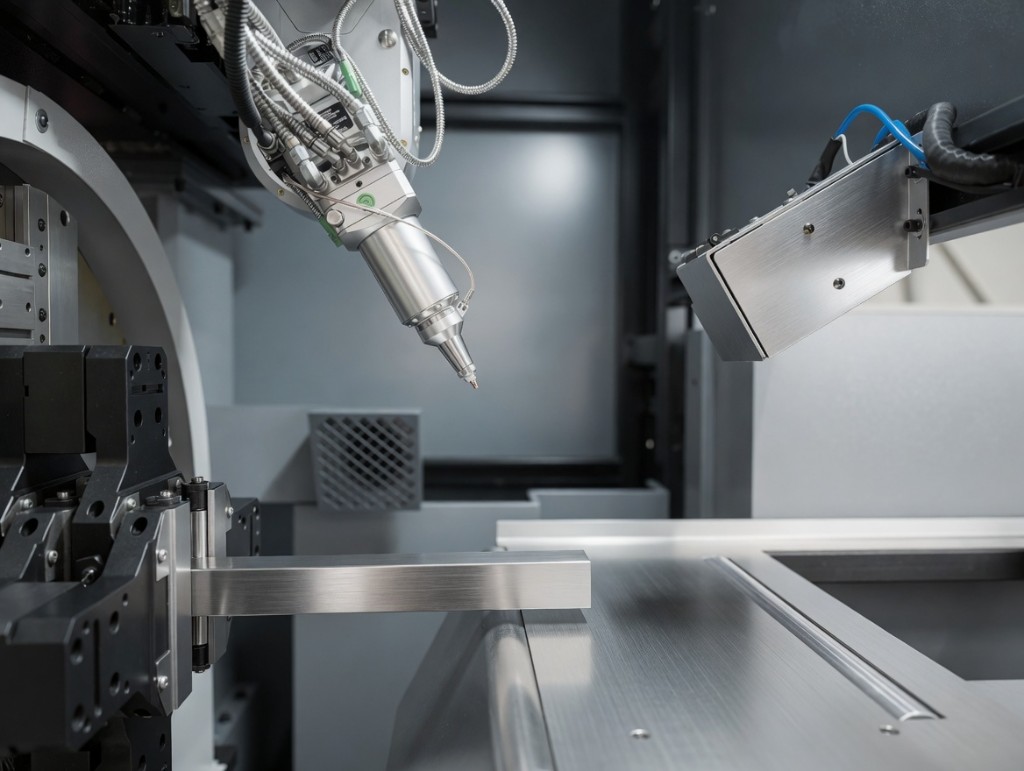

3D-Schneidkopf
Optional für Schrägschnitte und komplexe Konturen. Qualität Made in Germany von LT Ultra.

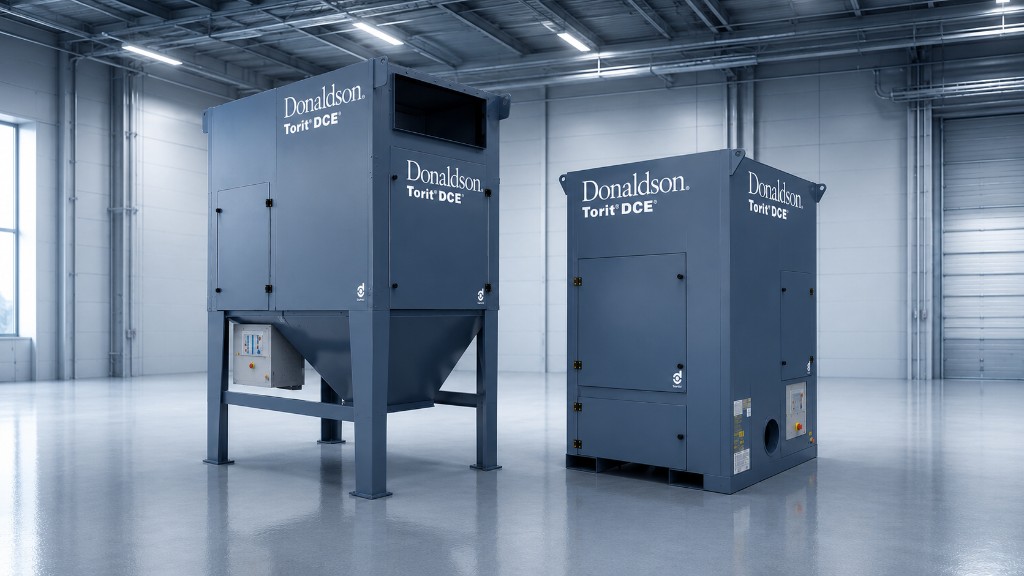

Absaug- und Filtereinheit
Donaldson DFOE System zur effektiven Schneidstaub-Filterung für eine saubere Produktionsumgebung.
Semi-automatik Kettenlader
Optionale Frontansicht des Kettenladers für effiziente und materialschonende Zuführung.
Technische Daten
YLP Serie im Überblick
| Beschreibung | Einheit | YLP-6020 | YLP-6025 | YLP-8025 | YLP-8035 |
|---|---|---|---|---|---|
| Rundrohrbereich | mm | Ø6200×20-200 | Ø6200×20-254 | Ø8200×20-254 | Ø8200×20-350 |
| Vierkantrohrbereich | mm | □6200×20-140 | □6200×20-200 | □8200×20-200 | □8200×20-300 |
| Profiltypen | - | H-, P-, Dreieckprofile (optional) | H-, P-, Dreieckprofile (optional) | H-, P-, Dreieckprofile (optional) | H-, P-, Dreieckprofile (optional) |
| X-Achsen Verfahrweg | mm | 7000 | 7000 | 8800 | 8800 |
| Y-Achsen Verfahrweg | mm | 200 | 200 | 200 | 200 |
| Z-Achsen Verfahrweg | mm | 160 | 160 | 160 | 200 |
| A/B Achsen Verfahrweg | - | 8 | 8 | 8 | 8 |
| X/Y Geschwindigkeit | m/min | 90 | 90 | 100 | 100 |
| X/Y Beschleunigung | m/s² | 1G | 1G | 1G | 1G |
| A/B Rotationsgeschwindigkeit | r/min | 120 | 120 | 120 | 120 |
| Positioniergenauigkeit | mm | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
| Repositioniergenauigkeit | mm | ±0.03 | ±0.03 | ±0.03 | ±0.03 |
| Max. Werkstückgewicht | kg/m | 25 | 50 | 50 | 50 |
| Länge Rohr - aut. Beladung | mm | 3000-6200 | 3000-6200 | 3000-8200 | 3000-8200 |
| Länge Rohr - aut. Entladung | mm | 0-4000 | 0-4000 | 0-4000 | 0-4000 |
| Maschinenmaße | mm | 13000×4500×3000 | 13000×4500×3000 | 17000×4500×3000 | 17000×4500×3000 |
| Gewicht | kg | 10000 | 11000 | 15000 | 17000 |
| Laserleistung | kW | 3 / 6 | 3 / 6 | 3 / 6 | 3 / 6 |
Datenquelle: YAWEI Technische Daten YLP Serie.
Leistungsstarke Rohrfertigung startet hier.
Wir konfigurieren Ihre YLP Anlage passgenau für Material, Geometrie und Ausbringung.
