Reststückfrei
Fahrbares Backenfutter für hohe Materialausnutzung
Rohrlaser / Profillaser
YTGD-6012-3KW-FMC

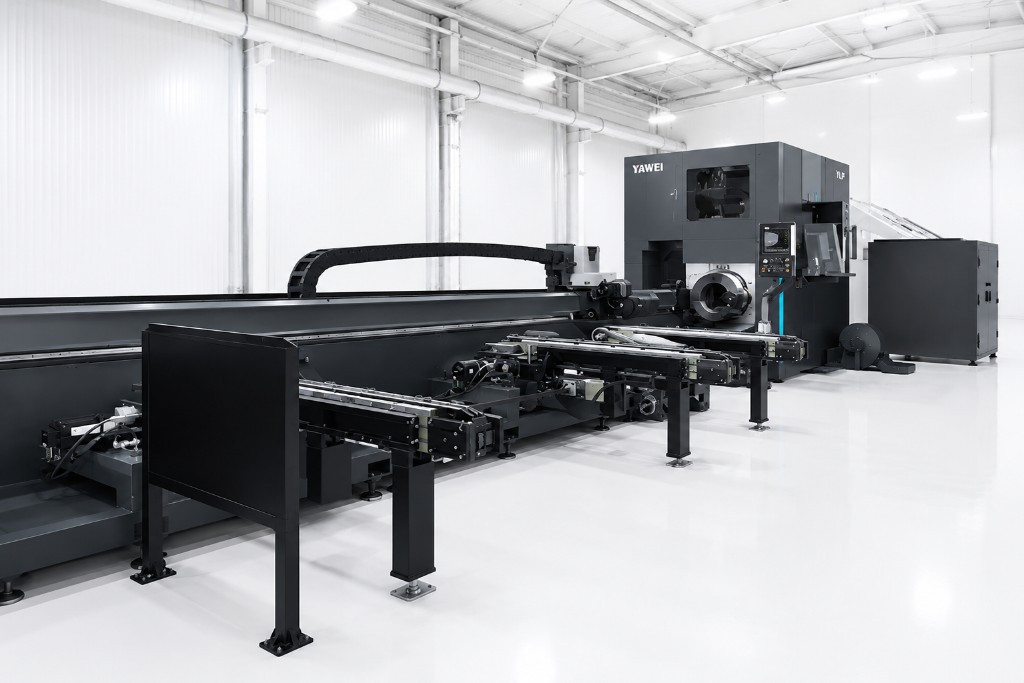

Die YAWEI YTGD Serie ist der wirtschaftliche Einstieg in die moderne Rohrlaserbearbeitung. Die YTGD-6012-3KW-FMC kombiniert automatische Beladung, intelligente Spanntechnik und leistungsstarke Faserlasertechnologie für maximale Produktivität bei minimalem Materialverlust.
Präzise Rohrbearbeitung
Zwei-Spannfutter-System für stabile Positionierung
Automatisiertes Handling
6 m Beladung und 3 m Servo-Entladeplattform
MAX 3 kW Laser
Energieeffizient und leistungsstark bei niedrigen Kosten
CE-Sicherheit
Vollschutz, Lichtschranken und Absaugsystem
Einleitung
Entwickelt für moderne Rohrfertigung.
Anwendungsbereiche
Stahlbau, Maschinenbau, Metallkonstruktion und anspruchsvolle Rohrbearbeitung.
Materialeffizienz
Nahezu reststückfreie Bearbeitung reduziert Rohmaterialkosten deutlich.
Schnittqualität
Präzise Konturen, saubere Kanten und hochwertige Fasenschnitte.
Produktivität
Intelligentes Handling reduziert Nebenzeiten und steigert den Durchsatz.
Reststückfreie Bearbeitung
Maximale Materialeffizienz.

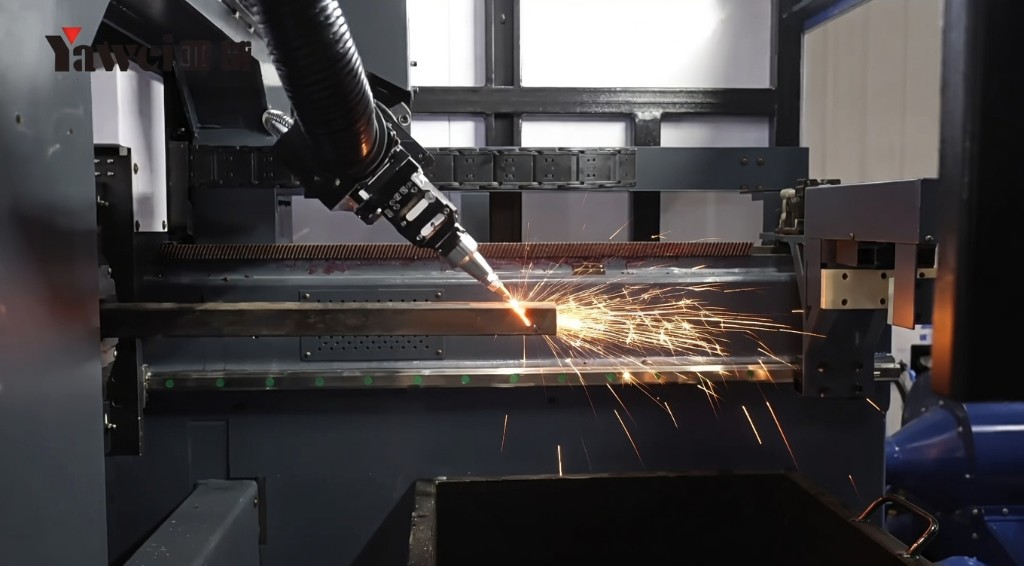

Ein entscheidender Vorteil der YTGD-Serie ist das fahrbare Backenfutter im Schneidraum. Dadurch kann das Rohr innerhalb des Bearbeitungsbereichs automatisch umgespannt werden.
- Deutlich geringerer Materialverlust
- Nahezu reststückfreie Bearbeitung
- Höhere Materialausnutzung
- Wirtschaftlichere Produktion
- Reduzierte Rohmaterialkosten
Hochpräzise Rohrbearbeitung
Stabilität und Qualität im Prozess.
Das seitlich angeordnete Zwei-Spannfutter-System sorgt für stabile Materialführung und präzise Positionierung während des gesamten Schneidprozesses.

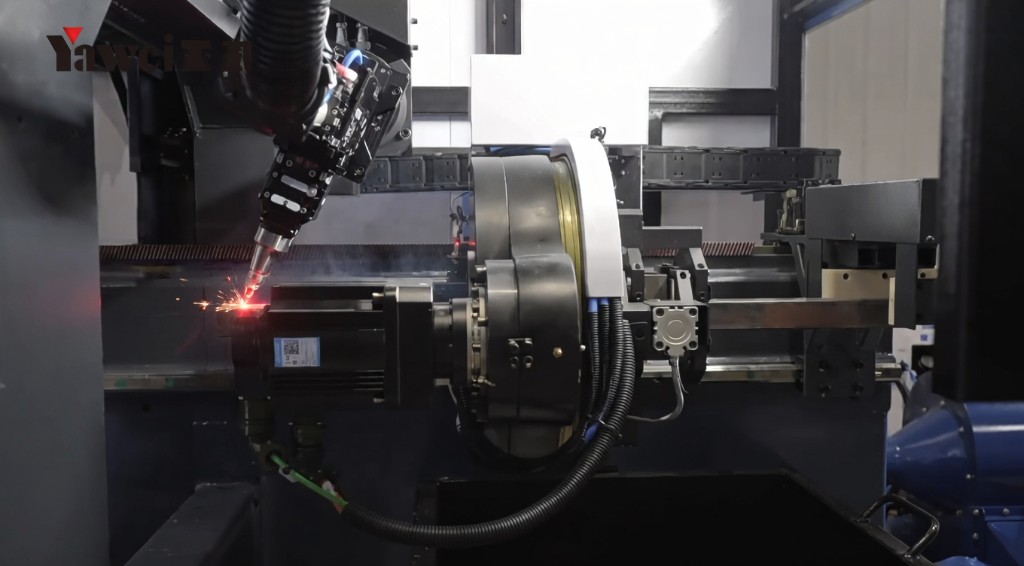

Schneidkopf
- BOCI BLT520H Fasenschneidkopf
- Präzise Konturen
- Hochwertige Fasenschnitte
Lasertechnik

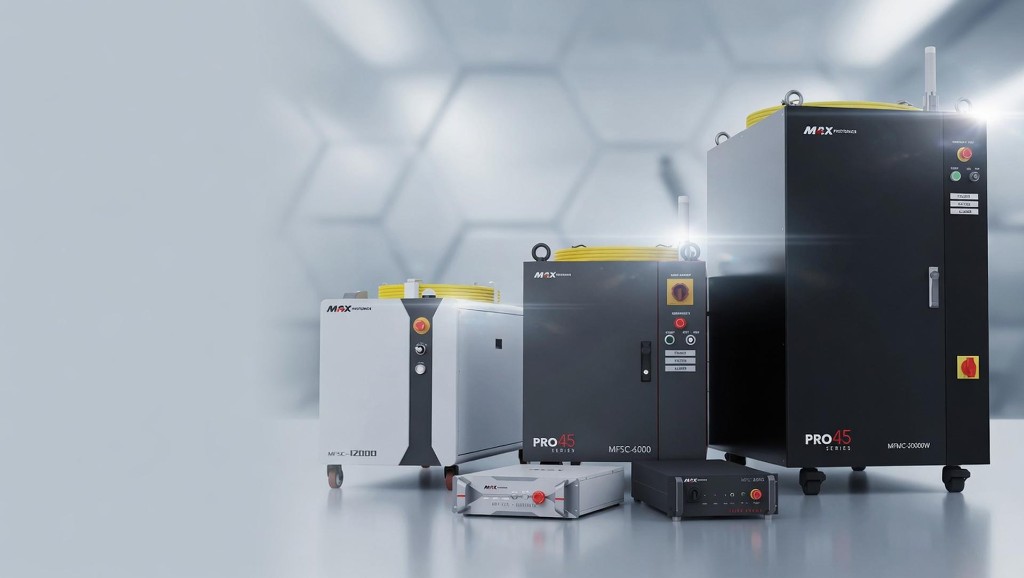

- MAX Photonics 3 kW Faserlaserquelle
- Hohe Energieeffizienz
- Stabile Schneidleistung
Automatisierung
- 6 m halbautomatische Kettenbeladung
- 3 m Servo-Entladeplattform
- Effizienter Materialfluss
Sicherheit
- Vollständige Schutzumhausung
- Lichtschranken-System und Sicherheitszaun
- Donaldson DFOE Absaugung mit 4 Filtern
Technologie im Detail
Automatisierung für maximale Produktivität
- Integriertes halbautomatisches Materialhandling-System
- Automatische Materialzuführung
- Reduzierte Nebenzeiten
- Schnelle und wirtschaftliche Serienproduktion
Leistungsstarke Lasertechnologie
- Hohe Energieeffizienz
- Geringe Betriebskosten
- Schnelle Bearbeitung unterschiedlichster Materialien
- Lanny Hochdruckventile für stabile Gassteuerung

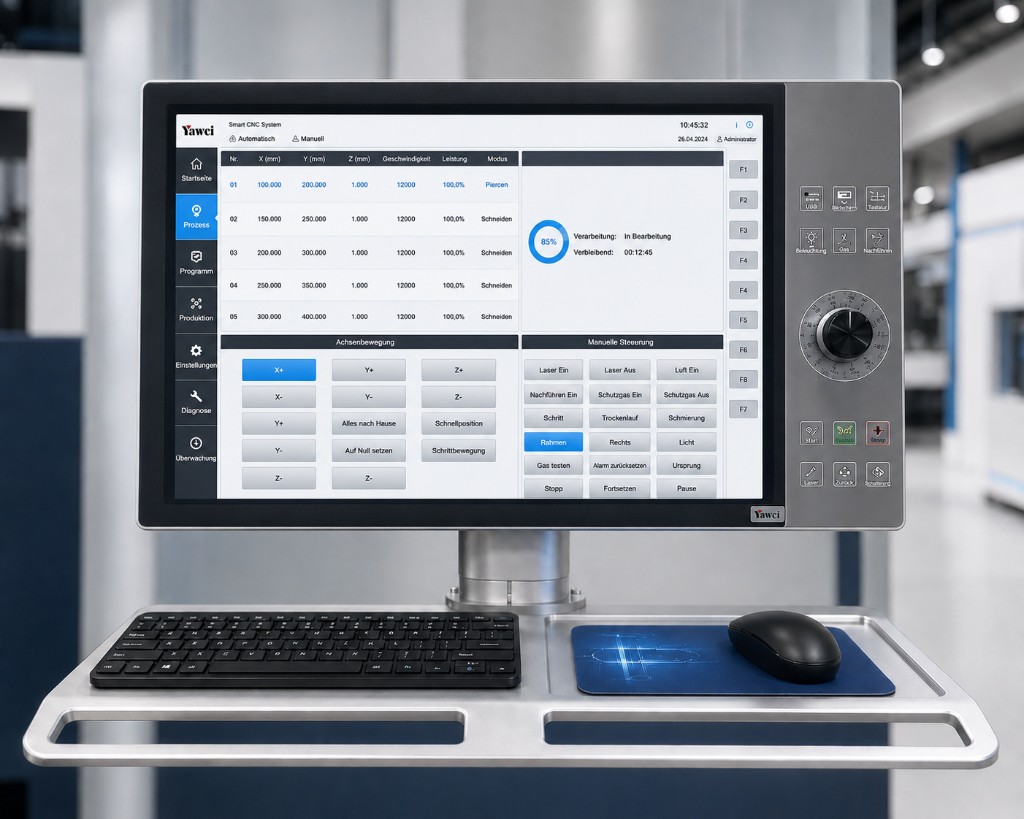

Moderne Steuerung & Bedienung
- Cypcut-Steuerung mit Offline-Programmiersoftware
- Einfache Programmierung
- Schnelle Auftragsvorbereitung
- Intuitive Bedienung und effiziente Produktionsplanung
Technische Daten
YTGD-6012-3KW-FMC Übersicht
| Nr. | Merkmal | Wert | Einheit |
|---|---|---|---|
| 1 | Rohrbearbeitungsbereich | 6200 x 15-120 (Länge x Rohrdurchmesser) | mm |
| 2 | X-Achsen-Verfahrweg | 6800 | mm |
| 3 | Y-Achsen-Verfahrweg | 280 | mm |
| 4 | Z-Achsen-Verfahrweg | 240 | mm |
| 5 | A- und B-Achsen-Verfahrweg | Unbegrenzte Rotation | - |
| 6 | X/Y Maximalgeschwindigkeit | 120 | m/min |
| 7 | A/B Max. Rotationsgeschwindigkeit | 120 | r/min |
| 8 | X/Y Maximalbeschleunigung | 1.0G | G |
| 9 | Positioniergenauigkeit | ±0.05 | mm |
| 10 | Wiederholgenauigkeit | ±0.03 | mm |
| 11 | Rohrbereich automatische Beladung | 3000-6200 | mm |
| 12 | Rohrtypen automatische Beladung | Rund-, Quadrat- und Rechteckrohre | - |
| 13 | Rohrbereich automatische Entladung | 0-6000 | mm |
| 14 | Max. Rohrgewicht | 300 | kg |
| 15 | Gesamtgewicht der Maschine | 6000 | kg |
| 16 | Maschinenabmessungen | 13500 x 5500 x 3000 (CE-Modell) | mm |
Datenquelle: YAWEI technische Daten YTGD Serie.
Effiziente Rohrfertigung startet hier.
Eine leistungsstarke Lösung für Unternehmen, die Rohrbearbeitung effizienter, präziser und profitabler gestalten möchten.
