4-Seiten-Biegen automatisch
Bis zu vier Seiten ohne manuelles Wenden des Werkstücks.
Panel Bender

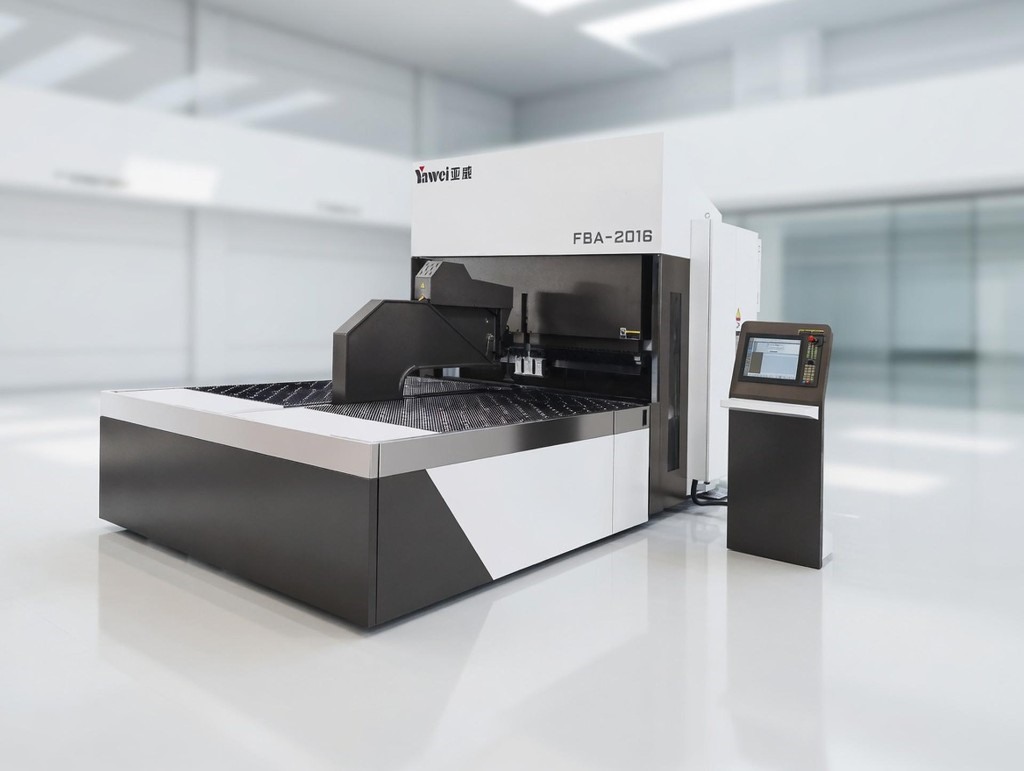

YAWEI FBA - Universal CNC Panel Bender
Der flexible Allrounder für effizientes und präzises Blechbiegen. Die FBA Serie ist die universelle und kostengünstige Einstiegs- und Mittelklasse-Lösung unter den YAWEI Panel-Bending-Maschinen.
Sie kombiniert hohe Flexibilität mit zuverlässiger Performance und eignet sich hervorragend für Betriebe, die eine breite Teilevielfalt in mittleren Losgrößen wirtschaftlich produzieren wollen.
Full-Touch HMI
Leistungsstarke CNC-Steuerung für intuitive Bedienung.
Flexible Positionierung
Hohe Anpassungsfähigkeit an unterschiedliche Werkstückgeometrien.
Energieeffizient
Vollelektrischer Servo-Antrieb für leisen, sparsamen Betrieb.
Zuverlässige Performance
Robuste Konstruktion im modernen Industriedesign.
Highlights der FBA Serie
Flexible Universalmaschine mit starkem Preis-Leistungs-Verhältnis.
Automatisiertes Biegen
Bis zu vier Seiten in einem Ablauf für schnelle, sichere Prozesse.
Touch-CNC Bedienung
Full-Touch HMI mit klarer Prozessführung und hoher Bedienerfreundlichkeit.
Geometrie-Flexibilität
Mechanische Klemmung und Positioniereinrichtung für variable Teileformen.
Effizient und leise
Vollelektrischer Servo-Antrieb reduziert Energiebedarf und Geräuschentwicklung.
Typische Anwendungen
Universell einsetzbar in der modernen Blechfertigung.
- Elektroindustrie (Schaltschränke, Gehäuse)
- Haushaltsgeräte
- Lift- und Aufzugsindustrie
- Metallfassaden und Curtain Walls
- New Energy (z. B. Batterie- und Solargehäuse)
- Präzisions-Blechverarbeitung
Die YAWEI FBA ist die ideale Universalmaschine für alle, die Wert auf Flexibilität, einfache Bedienung und ein hervorragendes Preis-Leistungs-Verhältnis legen.
Technologie im Fokus
Ausgelegt für Effizienz und Prozesssicherheit.
Die FBA Serie bietet einen robusten, alltagstauglichen Aufbau für wirtschaftliche Produktion mit hoher Wiederholgenauigkeit.
Klemmung und Biegebalken
- Zuverlässige mechanische Klemmung
- Stabile Biegebalkenführung
- Konstante Qualität auch bei Serienfertigung
Positioniersystem
- Flexible Positioniereinrichtung für unterschiedliche Werkstücke
- Saubere Wiederholgenauigkeit bei wechselnden Geometrien
Servoelektrischer Antrieb
- Leiser Betrieb
- Hohe Energieeffizienz
- Reduzierter Wartungsaufwand

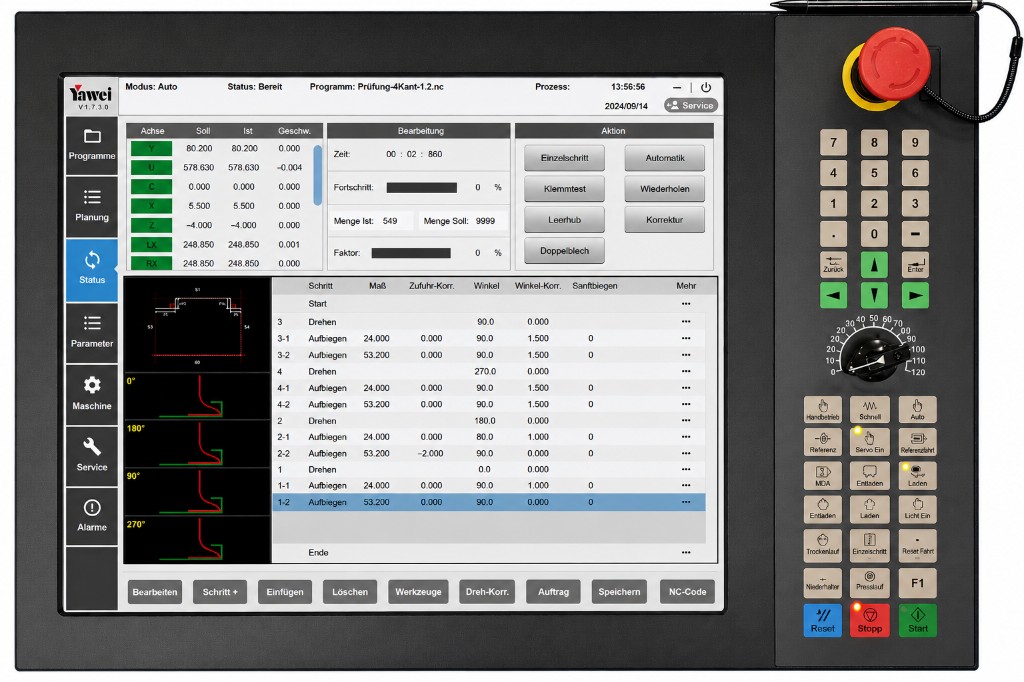

CNC & HMI
- Full-Touch HMI mit intuitiver Bedienlogik
- Schnelles Einrichten und sicherer Produktionsablauf
Technologie im Detail

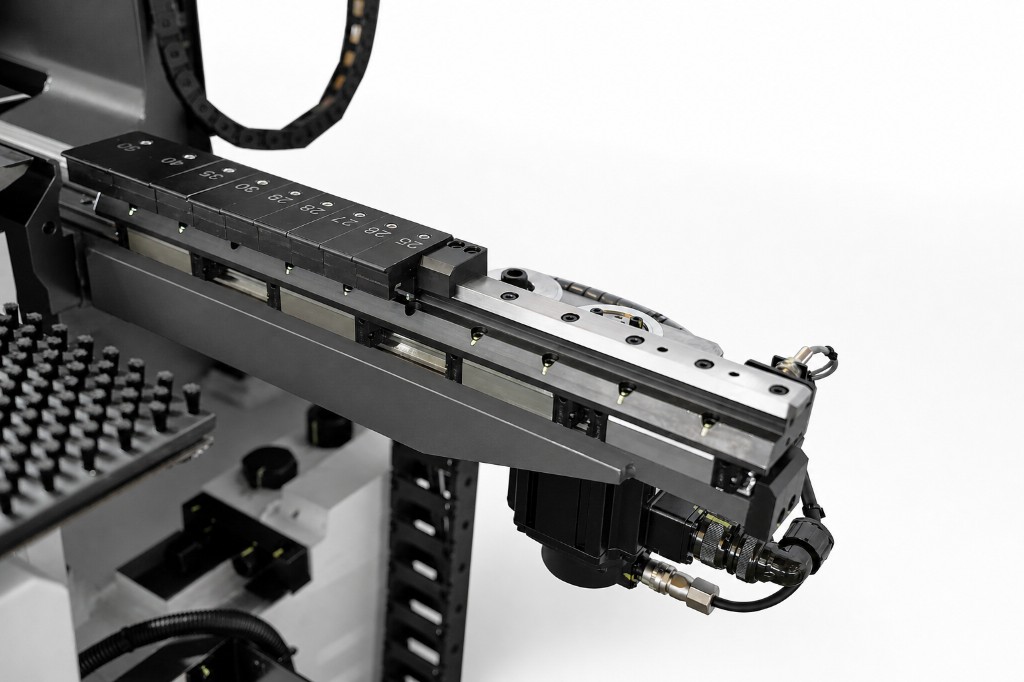

Präzise Positionierachse
- Hohe Genauigkeit bei variablen Werkstückformaten
- Stabile Bewegung für reproduzierbare Ergebnisse

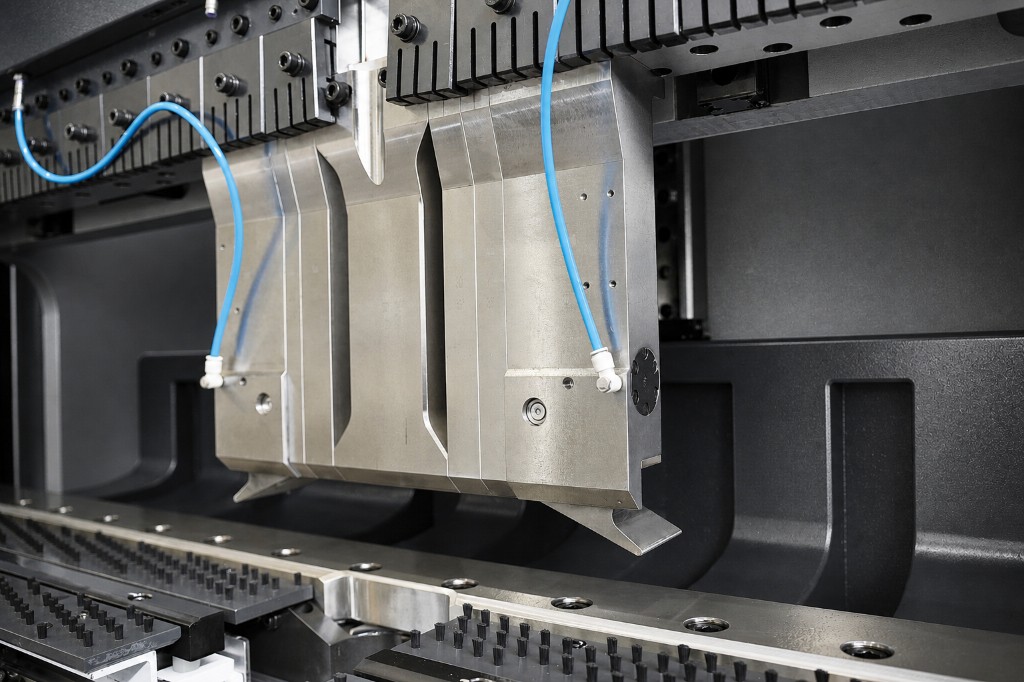

Werkzeugsystem
- Robuste Werkzeugausführung für den Dauereinsatz
- Saubere Biegekanten und hohe Prozesssicherheit

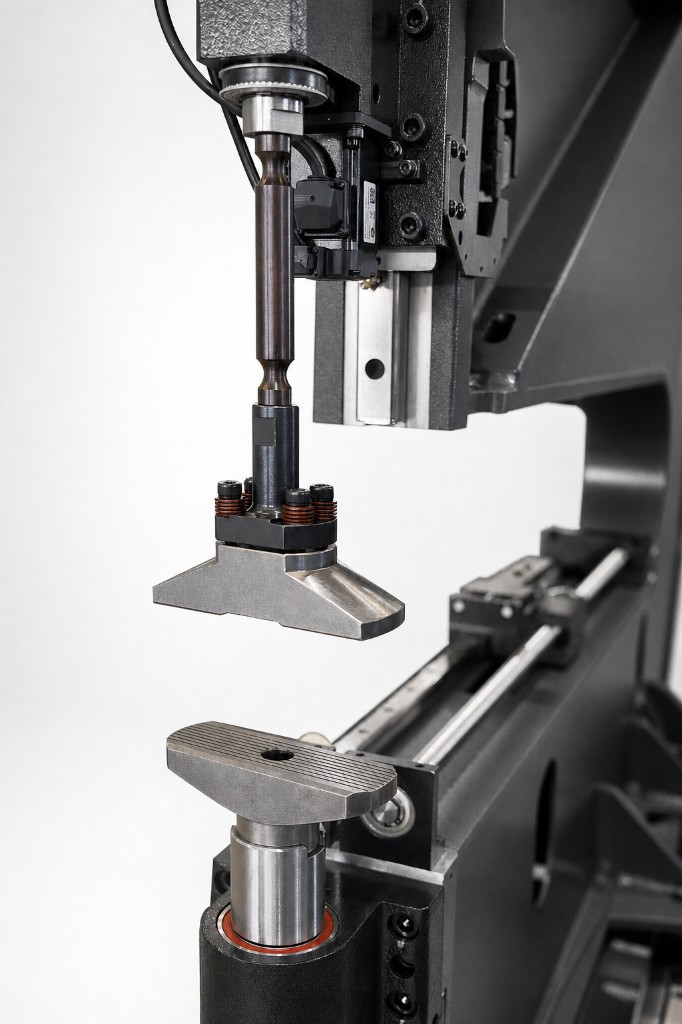

Biegewerkzeug
- Ausgelegt für exakte, wiederholgenaue Biegeprozesse
- Stabile Kraftübertragung für konstante Qualität

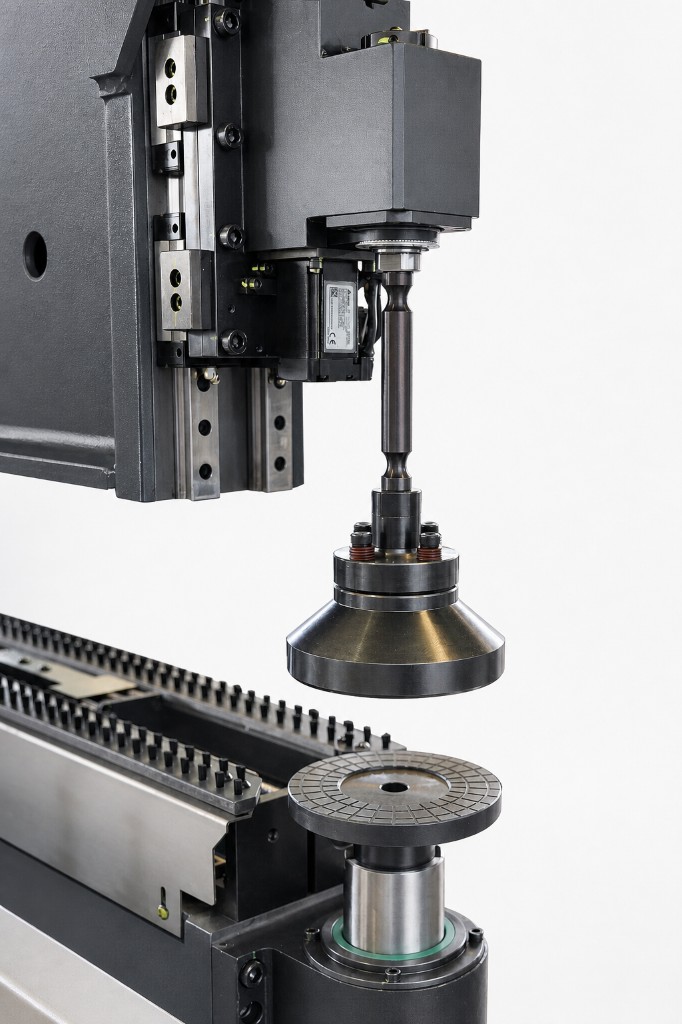

Werkzeugaufnahme
- Sichere Aufnahme für reproduzierbare Umformprozesse
- Geeignet für wirtschaftliche Fertigung mittlerer Losgrößen
Technische Daten
FBA Serie im Überblick
| Modell | Max. diagonale Blechlänge(mm) | Max. Biegelänge(mm) | Max. Biegehöhe(mm) | Baustahl 410 N/mm²(mm) | Edelstahl 660 N/mm²(mm) | Alu 265 N/mm²(mm) | Min. Blechdicke(mm) | Servoachsen | Gesamtleistung(kW) | Abmessungen L × B × H(mm) | Maschinengewicht(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FBA1516 (Saugnapf) | 1850 | 1500 | 165 | 1,2 | 0,8 | 1,6 | 0,5 | 9 | 25 | 3400 × 2200 × 2450 | 9500 |
| FBA1516 | 1850 | 1500 | 165 | 1,2 | 0,8 | 1,6 | 0,5 | 12 | 28 | 4400 × 2200 × 2450 | 10000 |
| FBA2016 | 2400 | 2000 | 165 | 2 | 1,2 | 3 | 0,5 | 12 | 36 | 4500 × 2800 × 2800 | 14000 |
| FBA2020 | 2400 | 2000 | 200 | 2 | 1,2 | 3 | 0,5 | 12 | 36 | 4500 × 2800 × 3000 | 17000 |
| FBA2030 | 2400 | 2000 | 300 | 2 | 1,2 | 3 | 0,5 | 12 | 36 | 4600 × 2800 × 3200 | 18500 |
Hinweis: Die FBA Serie bietet ein breites Spektrum vom wirtschaftlichen Einstieg bis zur leistungsstarken Mittelklasse für flexible Fertigungsanforderungen.
Optionen

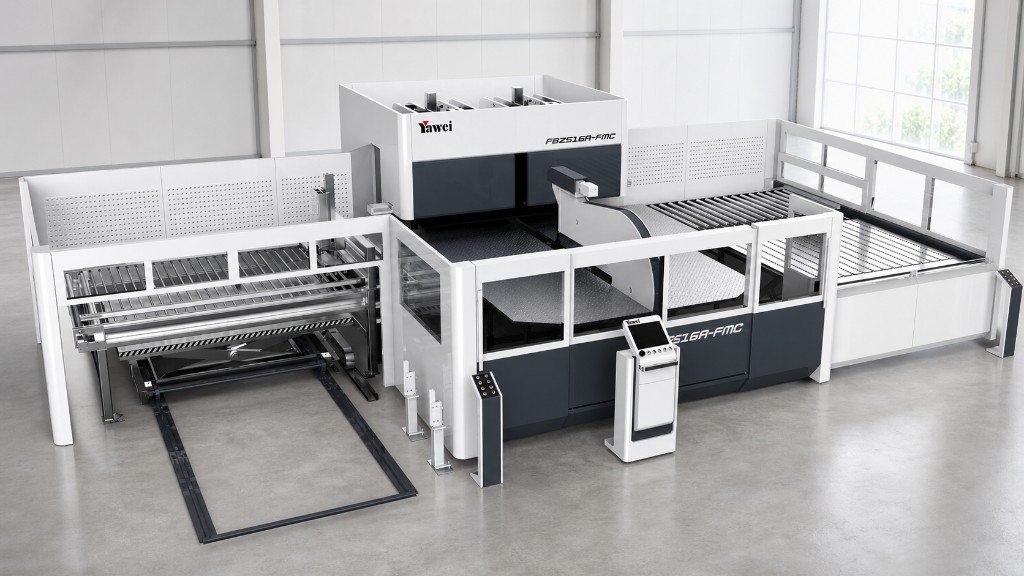

Flexible Manufacturing Cell (FMC) — vollintegrierte Automatisierung
Die YAWEI FBA2516-FMC bildet eine geschlossene Fertigungszelle für das automatisierte Panel Bending: Panel Bender, Be- und Entladesystem sowie sichere Einhausung arbeiten als zusammenhängendes System. So werden Blechteile vom Zuschnitt bis zur fertigen Geometrie mit minimalem manuellen Aufwand gefertigt — mit planbaren Taktzeiten und hoher Wiederholgenauigkeit.
- Geschlossene Zelle mit Schutzumhausung und klaren Bedienkonzepten
- Integrierte Logistik für Zuführung, Bearbeitung und Teileausgabe
- Skalierbar für serielle Produktion und wachsende Stückzahlen
Fazit
Die universelle Panel-Bending-Lösung für wirtschaftliche Produktion.
Die YAWEI FBA ist eine vielseitige Universalmaschine für Unternehmen, die Wert auf Flexibilität, einfache Bedienung und ein starkes Preis-Leistungs-Verhältnis legen.
Ihre FBA-Konfiguration für wirtschaftliches Panel Bending.
Wir beraten Sie zu Modellwahl, Werkstückspektrum und Automatisierungspotenzial.
