Automatischer Werkzeugwechsel
Rüstzeiten reduzieren, Prozess ohne Produktionsstopp fortsetzen.
Panel Bender
YAWEI Panel Bender FBC
Der YAWEI Panel Bender FBC steht für eine neue Generation in der automatisierten Blechbearbeitung. Entwickelt für maximale Flexibilität, Präzision und Effizienz, kombiniert dieses intelligente Biegesystem modernste Servo-Technologie mit automatischem Werkzeugwechsel.
Das Ergebnis: deutlich kürzere Rüstzeiten, höhere Produktivität und konstant hohe Qualität – selbst bei komplexen Werkstücken und variierenden Losgrößen.
Komplexe Geometrien
Scharnierwerkzeuge für anspruchsvolle Bauteilprofile.
Oberflächenschonend
Intelligente Prozessführung reduziert Kratzer und Beschädigungen.
Energieeffizient
Vollelektrische Servo-Antriebe mit hoher Leistungsdichte.
Beckhoff CNC
Höchste Wiederholgenauigkeit für Serien- und Einzelteile.
Highlights & Vorteile
Automatisiert biegen – flexibel, präzise und wirtschaftlich.
Schnelles Umrüsten
Vollautomatischer Werkzeugwechsel während des Prozesses.
Formenvielfalt
Spezielle Scharnierwerkzeuge erweitern die geometrischen Möglichkeiten.
Schonende Prozesse
Pneumatische Scharniersysteme vermeiden kritische Kollisionen.
Steuerung & Antrieb
Beckhoff CNC und vollelektrische Servos für reproduzierbare Qualität.
Produktübersicht
CNC-Blechbiegezentrum mit automatischem Werkzeugwechsel.
Der FBC Panel Bender ist ein CNC-gesteuertes Blechbiegezentrum mit automatischem Werkzeugwechsel. Die Maschine wurde speziell für flexible Fertigungsprozesse entwickelt und eignet sich besonders für anspruchsvolle Anwendungen in der industriellen Serien- und Einzelteilfertigung.
Dank innovativer Technologien kann der FBC auch komplexe Bauteilgeometrien effizient bearbeiten und überwindet typische Einschränkungen konventioneller Biegesysteme.
Technologie im Fokus
Highlights & Vorteile im Überblick.
Der FBC verbindet Automatisierung, Prozesssicherheit und ökonomischen Betrieb für moderne Blechfertigung.
Automatischer Werkzeugwechsel
- Vollautomatischer Werkzeugwechsel während des Prozesses
- Schnelle Anpassung an unterschiedliche Bauteilgrößen
- Minimierung von Rüstzeiten und manuellen Eingriffen
Hohe Flexibilität bei komplexen Geometrien
- Spezielle Scharnierwerkzeuge ermöglichen die Bearbeitung komplexer Werkstücke
- Überwindet Einschränkungen klassischer, starrer Werkzeuge
Oberflächenschonende Bearbeitung
- Pneumatische Scharniersysteme vermeiden Kollisionen mit bereits geformten Seiten
- Reduzierung von Kratzern und Beschädigungen auf der Oberfläche
Energieeffizienz & Nachhaltigkeit
- Vollelektrische Servo-Antriebe
- Niedriger Energieverbrauch bei hoher Leistung
- Umweltfreundlicher Betrieb

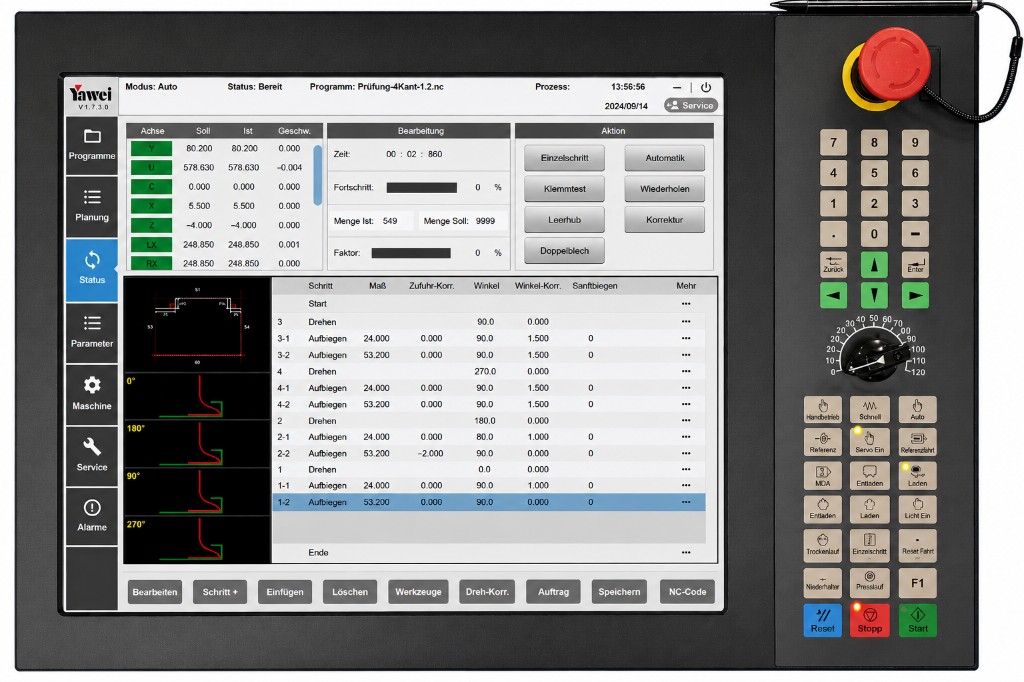

Präzision & Automatisierung
- Beckhoff CNC-Steuerung für höchste Wiederholgenauigkeit
- Hoher Automatisierungsgrad für konstante Qualität
- Geeignet für Serien- und Einzelteilfertigung
Technologie im Detail

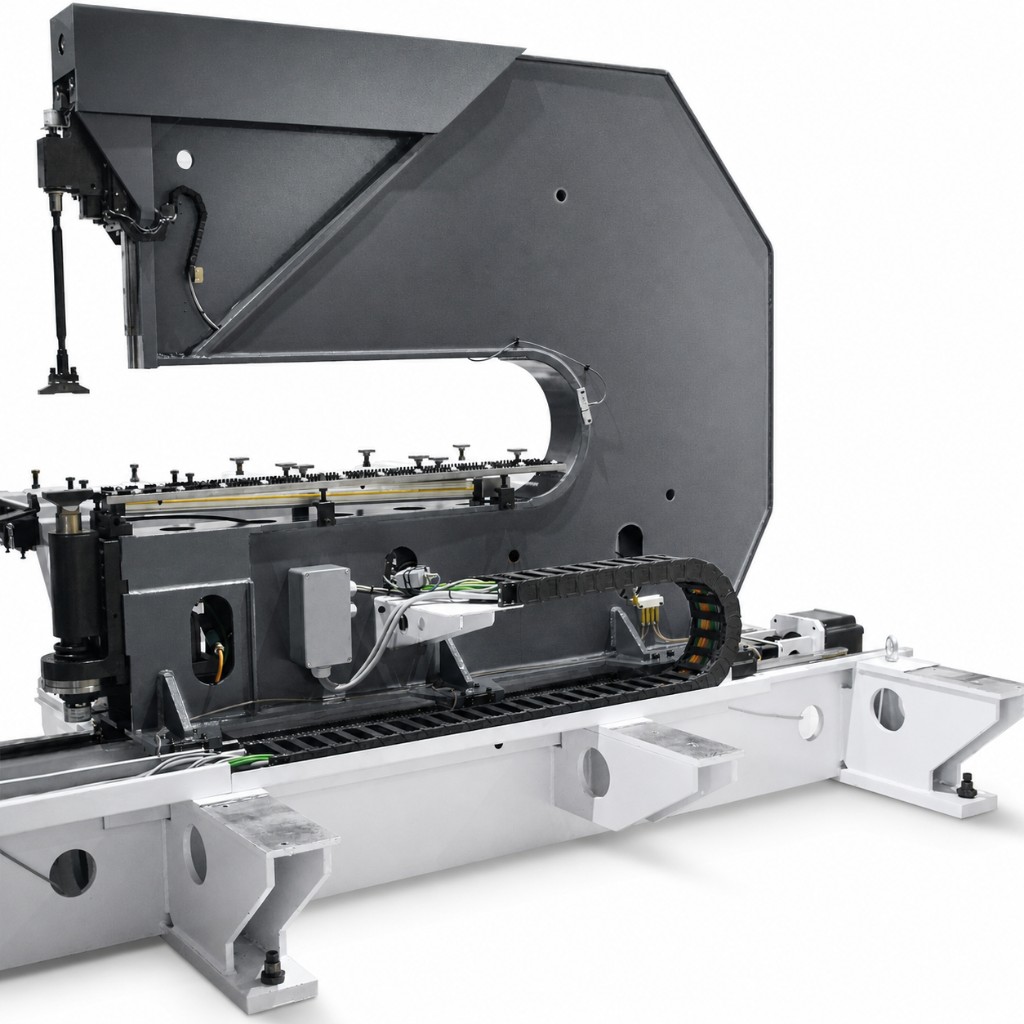

Stabile Maschinenarchitektur
- Robuster C-Rahmen für präzise Biegekräfte auch bei großen Formaten
- Zuverlässige Führung der Biegeeinheit über den gesamten Prozess

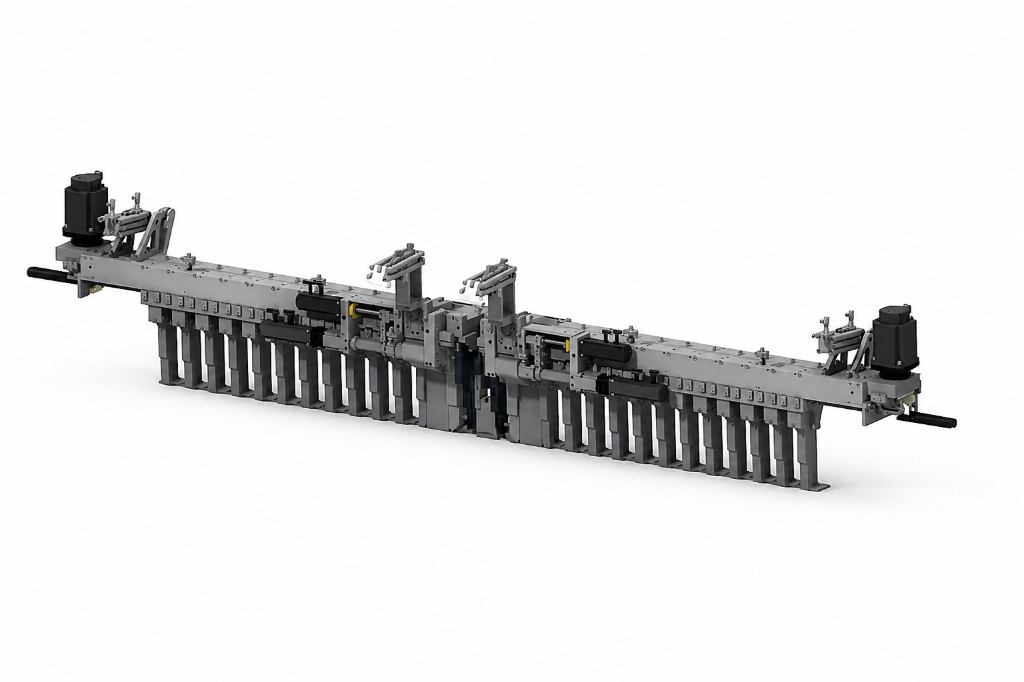

Modulares Werkzeugkonzept
- Automatisierte Nutzung unterschiedlicher Werkzeugsegmente
- Optimiert für wechselnde Konturen und kurze Takte

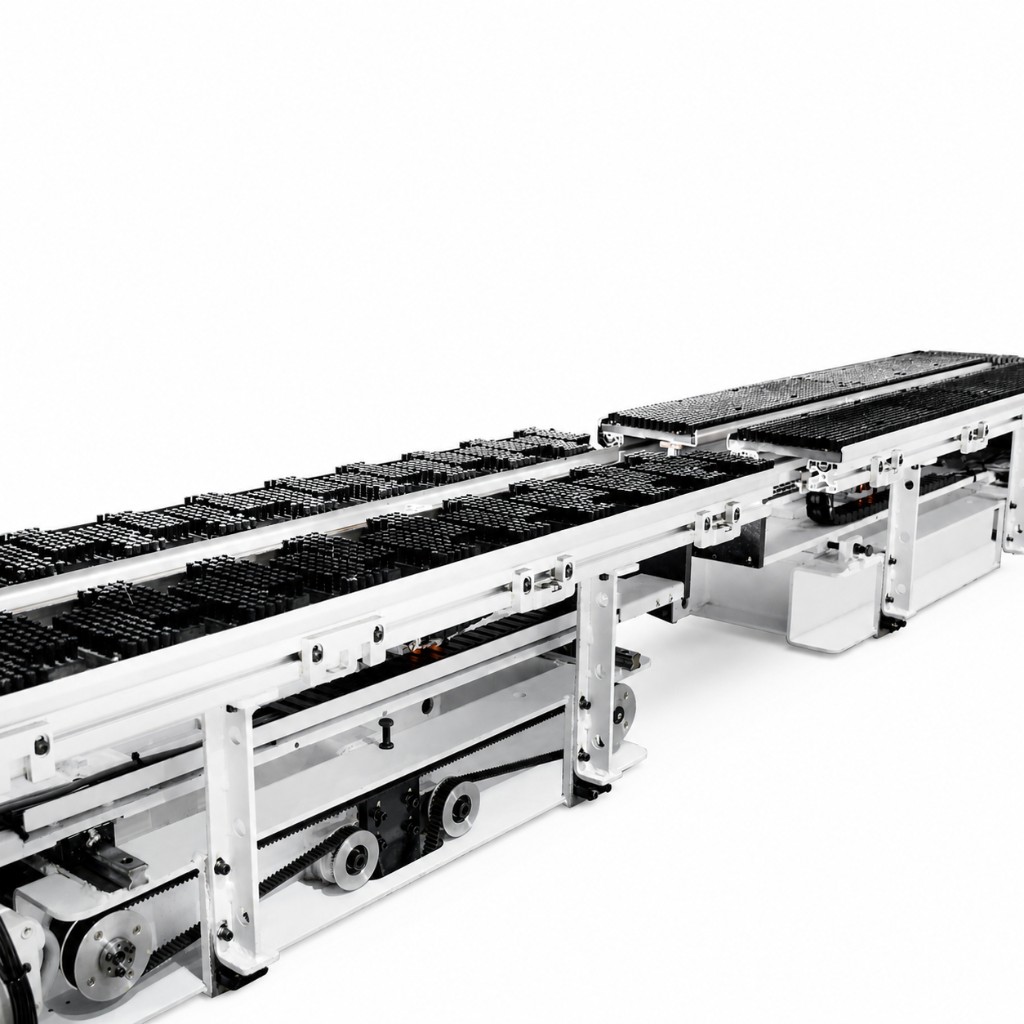

Materialhandling
- Bürstengestützte Flächen für oberflächenschonende Blechführung
- Ideal für verkettete Abläufe in automatisierten Zellen

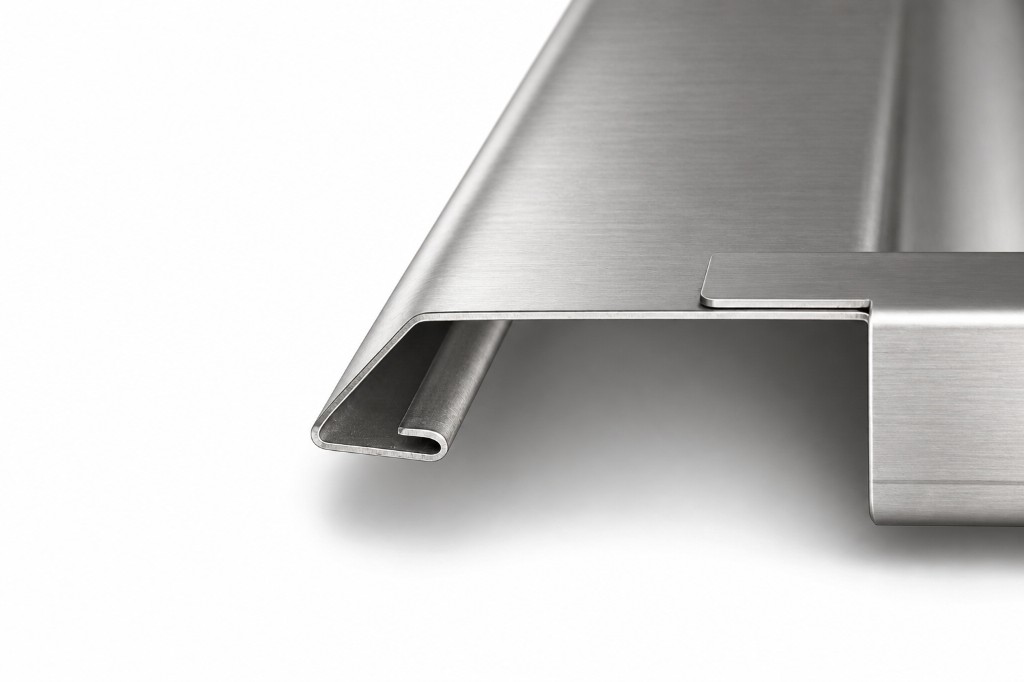

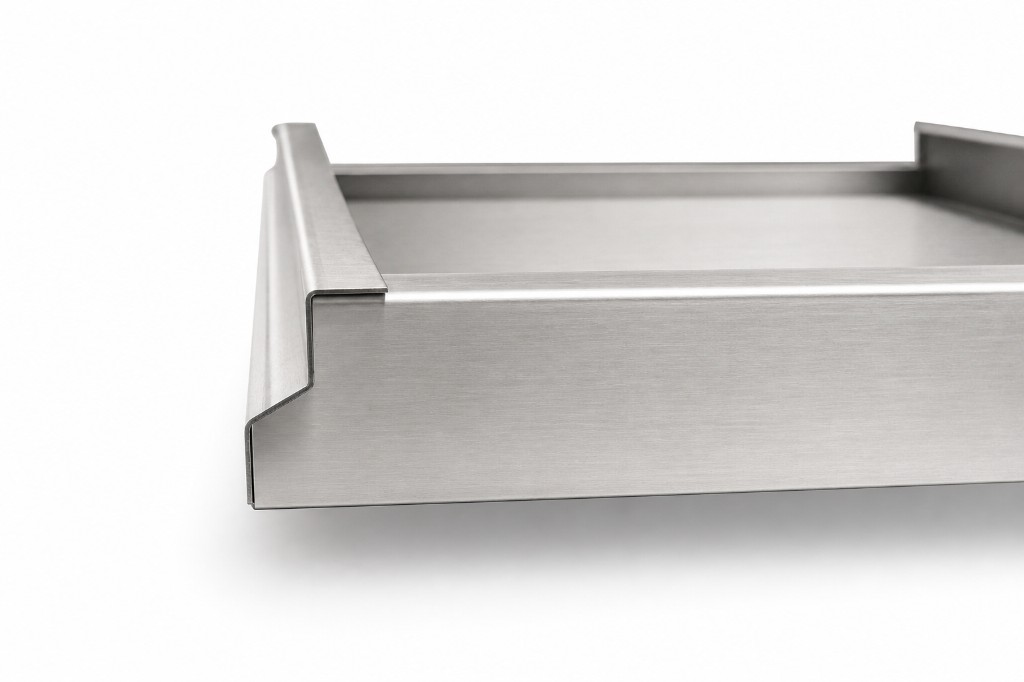

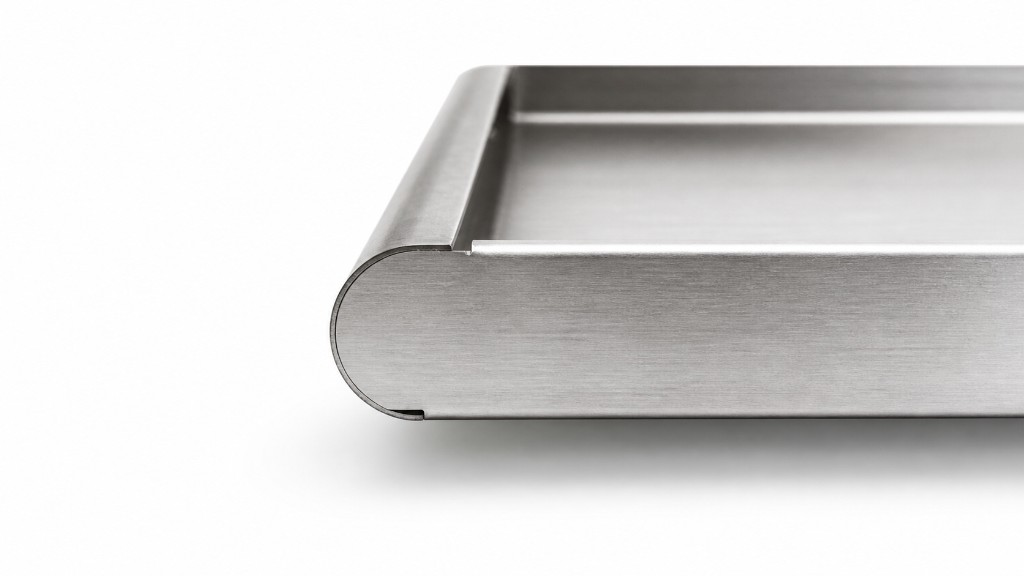

Komplexe Geometrien
- Mehrstufige Konturen und straffe Radien mit hoher Wiederholgenauigkeit
- Optische Qualität auf sensiblem Oberflächenfinish
Anwendungsbereiche
Vielseitig einsetzbar in der Industrie.
Der YAWEI FBC Panel Bender wird in zahlreichen Industrien eingesetzt, darunter:
- Elektrotechnik & Schaltschrankbau
- Haushaltsgeräteindustrie
- Aufzugsbau
- Metallfassaden & Architektur
- Energietechnik & erneuerbare Energien
- Präzisionsblechfertigung
Technische Daten
FBC Serie im Überblick
| Modell | Max. diagonale Blechlänge(mm) | Max. Biegelänge(mm) | Max. Biegehöhe(mm) | Baustahl 410 MPa(mm) | Edelstahl 600 MPa(mm) | Alu-Leg. 265 MPa(mm) | Min. Blechdicke(mm) | Servoachsen | Abmessungen L × B × H(mm) | Maschinengewicht(kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| FBC2016 | 2400 | 2000 | 165 | 2 | 1,5 | 3 | 0,35 | 20 | 4600 × 4300 × 3100 | 14300 |
| FBC2516 | 2800 | 2500 | 165 | 2 | 1,5 | 3 | 0,35 | 20 | 5500 × 4900 × 3200 | 20000 |
| FBC3016 | 3400 | 3000 | 165 | 2 | 1,5 | 3 | 0,35 | 20 | 6600 × 5400 × 3200 | 23400 |
Angaben nach Herstellerdatenblatt; Abmessungen als Referenzwerte in mm (Umrechnung aus m). Details zu Ausstattung und Optionen erhalten Sie auf Anfrage.
Fazit
Panel Bending auf dem nächsten Automatisierungsniveau.
Mit dem FBC Panel Bender bietet YAWEI eine leistungsstarke Lösung für moderne Blechbearbeitung. Die Kombination aus automatischem Werkzeugwechsel, hoher Flexibilität und energieeffizientem Servo-Antrieb macht die Maschine zu einer idealen Wahl für Unternehmen, die ihre Produktion digitalisieren und gleichzeitig Effizienz und Qualität steigern möchten.
Ihre FBC-Konfiguration für flexible, automatisierte Biegeprozesse.
Wir beraten Sie zu Maschinenvarianten, Werkzeugkonzept und Automatisierung.
