Hohe Hubfrequenz
Bis zu 1.500 Hübe/min für maximale Produktivität.
Stanz-/Nibbelmaschinen

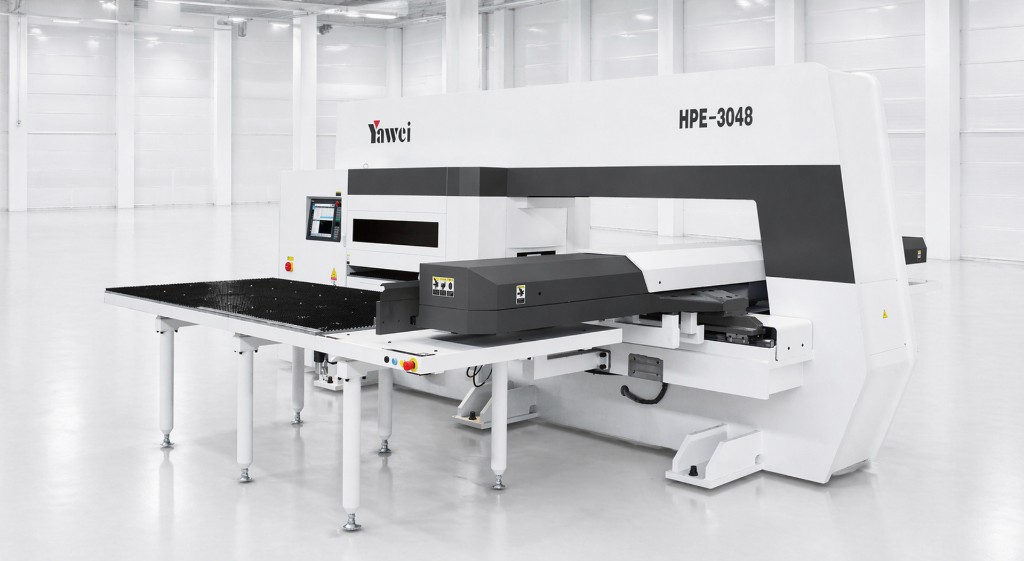

YAWEI HPE
CNC Stanz-/Nibbelmaschinen für höchste Produktivität. Die YAWEI HPE Serie vereint moderne Servotechnologie, hohe Präzision und maximale Wirtschaftlichkeit in der Blechbearbeitung.
Ideal für anspruchsvolle Produktionsprozesse - von Einzelteilen bis zur Serienfertigung.
Exakte Positionierung
Siemens CNC und servoangetriebene Achsen für wiederholgenaue Ergebnisse.
Energieeffizient
Servoelektrischer Betrieb ohne Hydraulik reduziert Verbrauch und Wartung.
Flexibler Revolver
Auto-Index-Werkzeuge für komplexe Geometrien ohne Umrüsten.
Robuste Bauweise
Steifer Brücken-/O-Rahmen für hohe Prozesssicherheit.
Ihre Vorteile auf einen Blick
Leistung, Präzision und Wirtschaftlichkeit in einem System.
Servoelektrischer Antrieb
Hohe Geschwindigkeit und Energieeffizienz bei reduziertem Wartungsaufwand.
Präzise CNC-Steuerung
Exakte Positionierung und stabile Qualität auch bei komplexen Bauteilen.
Flexibles Werkzeugsystem
Revolverstationen aus gehärtetem Stahl mit langer Werkzeugstandzeit.
Automatisierbar
Ausgelegt für Be-/Entladung, Materialhandling und effiziente Nesting-Prozesse.
Hochleistung durch Servoantrieb
Schnell, leise und wirtschaftlich.
Im Zentrum der HPE Serie arbeitet ein leistungsstarker servoelektrischer Stößel, der hohe Hubzahlen von bis zu 1.500 Hüben pro Minute ermöglicht. Dies sorgt für eine außergewöhnlich hohe Bearbeitungsgeschwindigkeit bei gleichzeitig präziser Steuerung von Hub, Geschwindigkeit und Position.
Durch den Verzicht auf Hydraulik profitieren Anwender von deutlich reduziertem Energieverbrauch, geringeren Wartungskosten und besonders leisem Maschinenbetrieb.
Maximale Präzision und Flexibilität
Optimiert für komplexe Bauteile.

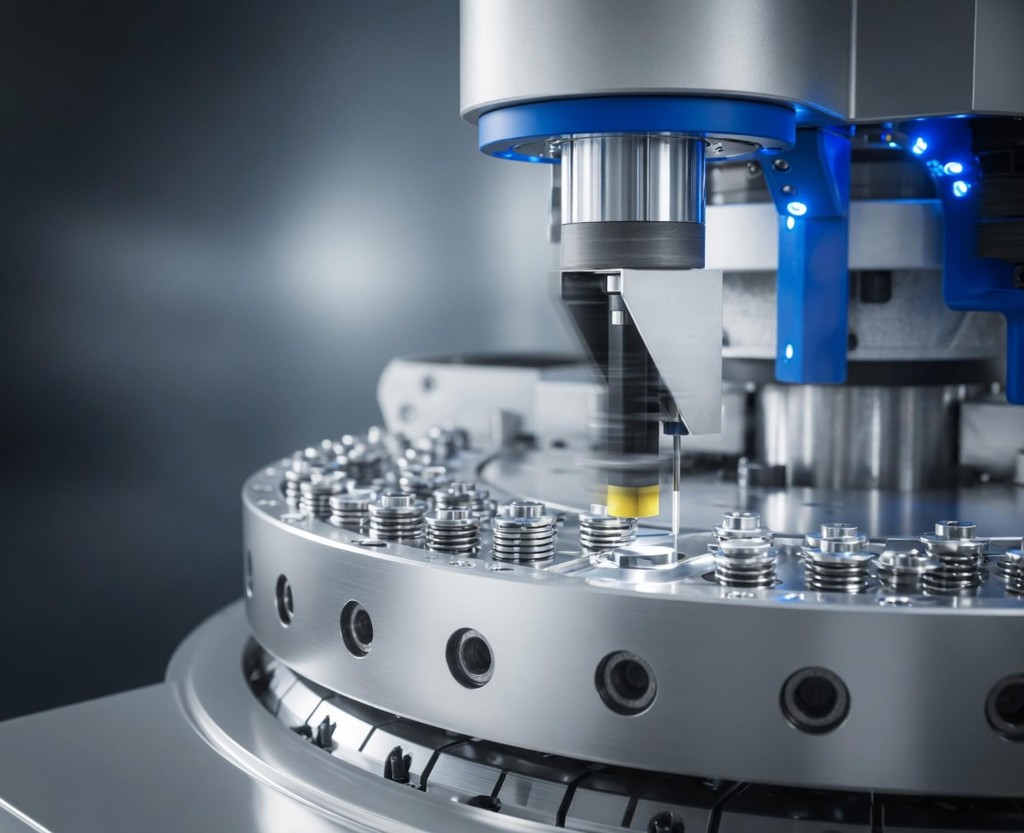

Die HPE Maschinen sind mit einem hochpräzisen Revolverwerkzeugsystem ausgestattet und erlauben durch Auto-Index-Werkzeuge die flexible Herstellung komplexer Geometrien direkt im Stanzprozess.
Werkzeugsystem

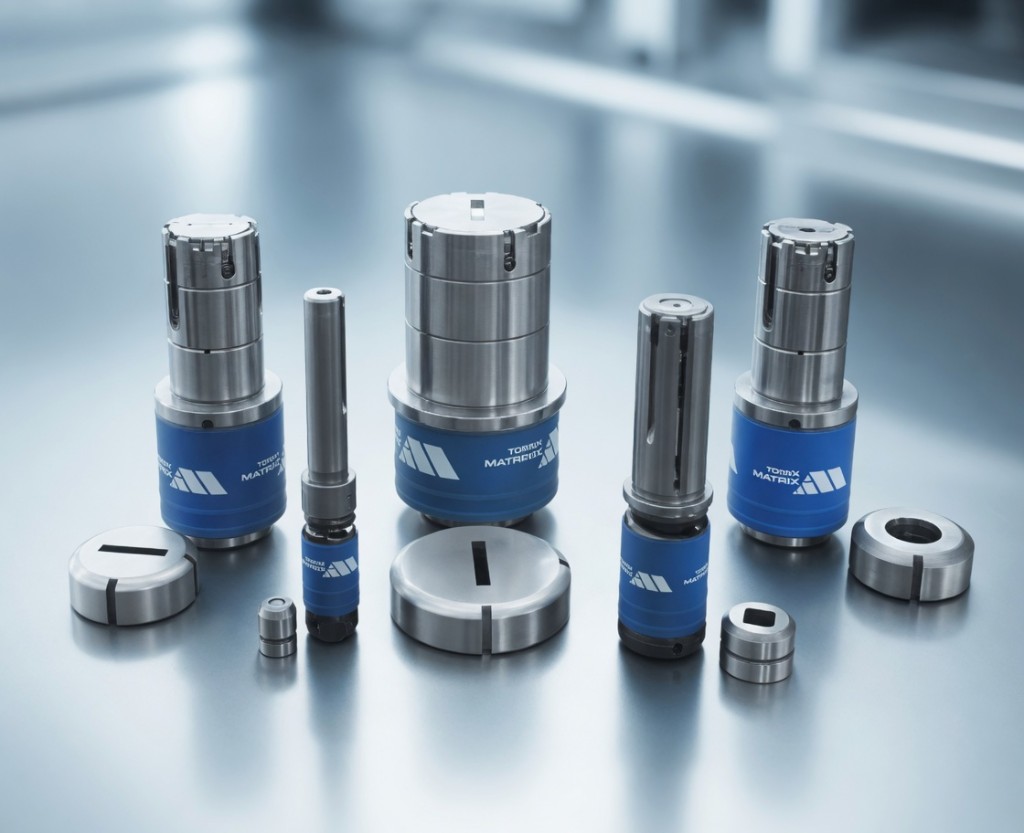

- Revolverwerkzeuge mit hoher Standzeit
- Auto-Index für komplexe Konturen
- Schneller Werkzeugwechsel
Positioniergenauigkeit
- Präzise Siemens CNC-Steuerung
- Servoangetriebene X-/Y-Achsen
- Wiederholgenaue Bearbeitung
Technologie im Detail

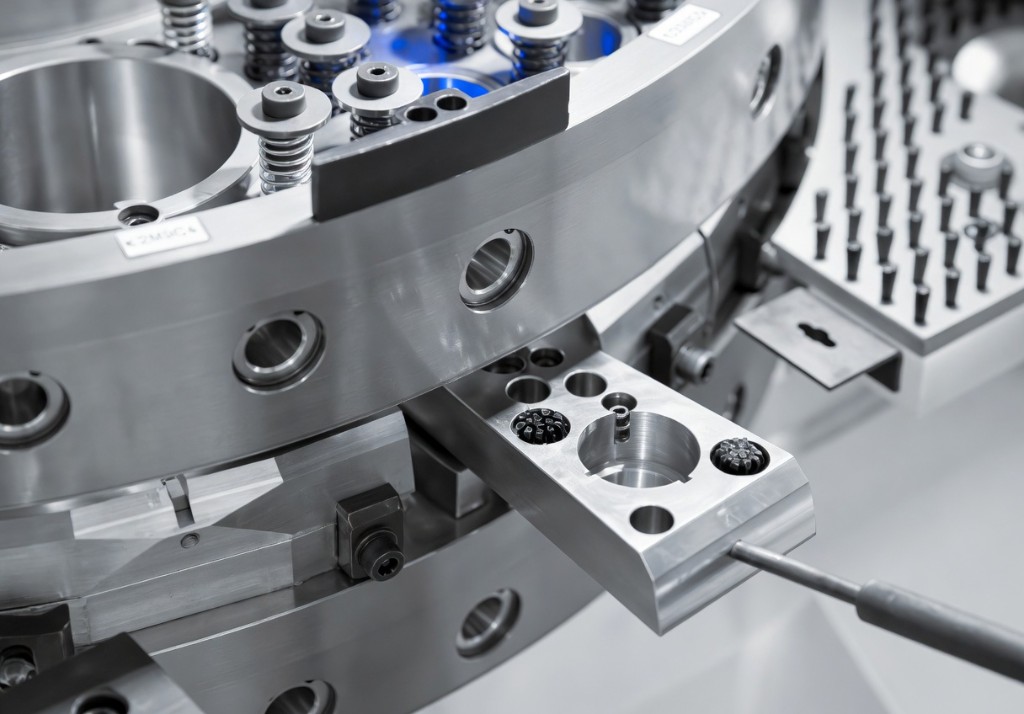

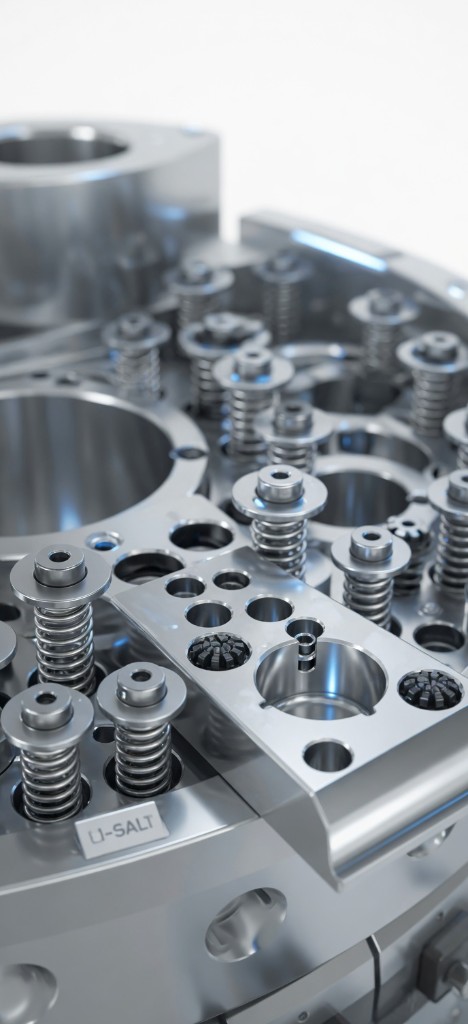

Werkzeugstationen

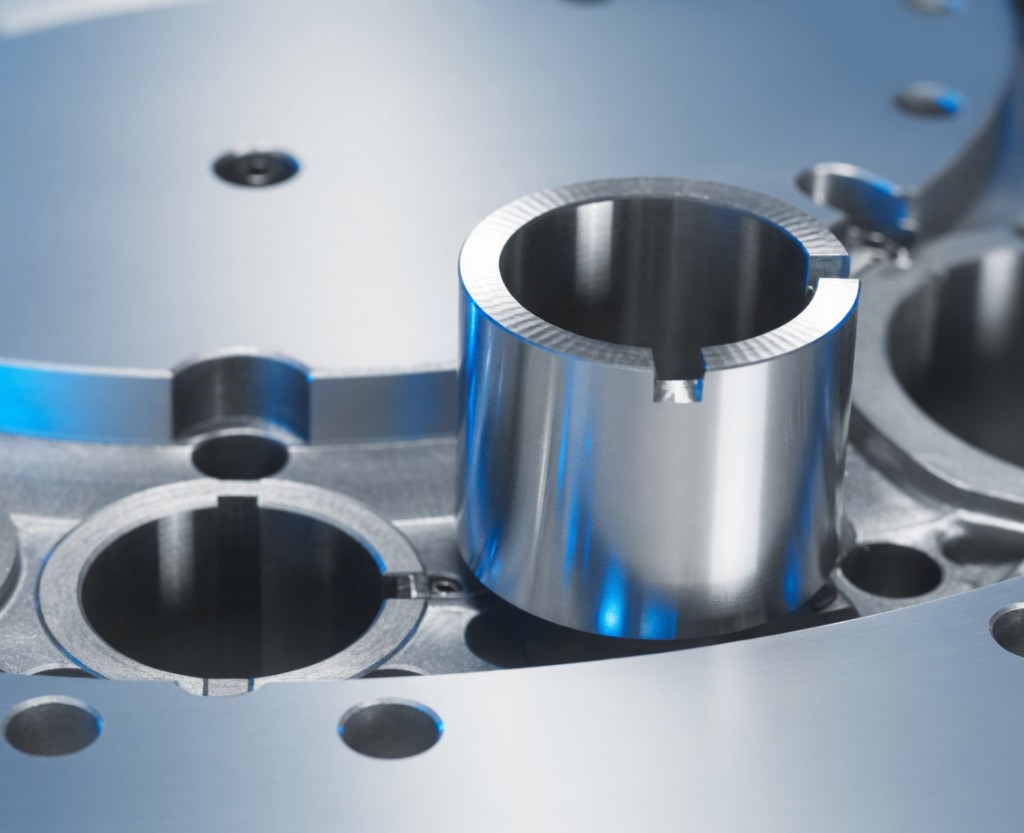

- Präzisionsgefertigte Revolverstationen aus gehärtetem Stahl
- Hohe Prozesssicherheit und lange Lebensdauer

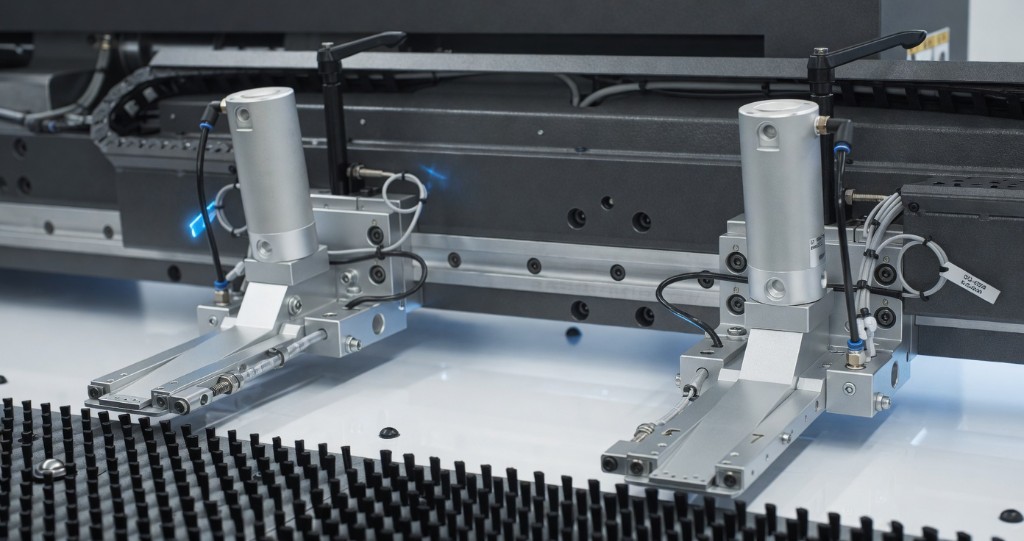

Materialhandling
- Vorbereitet für automatische Be- und Entladesysteme
- Reduziert Durchlaufzeiten in der Serienfertigung
Auto-Index Werkzeuge
- Flexible Fertigung von Formen und Geometrien ohne Umrüsten
- Wirtschaftlich bei variantenreichen Bauteilen
Steife Maschinenkonstruktion
- Brücken- bzw. O-Rahmen für hohe Stabilität
- Konstant hohe Qualität bei Umformen, Prägen und Nibbeln
Effiziente Fertigung
- Optimale Materialausnutzung durch intelligente Software und Nesting
- Geeignet für moderne, automatisierte Produktionsumgebungen
Technische Daten
YAWEI HPE im Überblick
| Parameter | Einheit | HPE-3044 | HPE-3047 | HPE-3048 | HPE-3057 | HPE-3058 | HPE-3078 |
|---|---|---|---|---|---|---|---|
| Nennkraft | kN | 294 | 294 | 294 | 294 | 294 | 294 |
| Max. Blechgröße | mm | 1250×2500 | 1250×4000 | 1250×5000 | 1500×4000 | 1500×5000 | 2000×5000 |
| Max. Dicke Stahl | mm | 6,35 | 6,35 | 6,35 | 6,35 | 6,35 | 6,35 |
| Max. Dicke Edelstahl | mm | 4 | 4 | 4 | 4 | 4 | 4 |
| Max. Lochdurchmesser | mm | Ø88,9 | Ø88,9 | Ø88,9 | Ø88,9 | Ø88,9 | Ø88,9 |
| Genauigkeit | mm | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
| Hubfrequenz | cpm | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 |
| Max. Hubfrequenz (1 mm) | cpm | 750 | 750 | 750 | 750 | 750 | 750 |
| Max. Hubfrequenz (25,4 mm) | cpm | 410 | 410 | 410 | 410 | 410 | 410 |
| Geschwindigkeit | m/min | 102 | 102 | 102 | 102 | 102 | 102 |
| Drehzahl | rpm | 30 | 30 | 30 | 30 | 30 | 30 |
| Achsen | — | 5 (X,Y,T,C,Z) | 5 (X,Y,T,C,Z) | 5 (X,Y,T,C,Z) | 5 (X,Y,T,C,Z) | 5 (X,Y,T,C,Z) | 5 (X,Y,T,C,Z) |
| Leistung | kW | 6,1 | 6,1 | 6,1 | 6,1 | 6,1 | 6,1 |
| Druckluft | MPa | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 |
| Länge | mm | 5610 | 5610 | 5610 | 6110 | 6110 | 6920 |
| Breite | mm | 2300 | 4000 | 5000 | 4000 | 5000 | 5000 |
| Höhe | mm | 2260 | 2260 | 2260 | 2260 | 2260 | 2260 |
| Gewicht | kg | 14000 | 15000 | 16000 | 18000 | 19000 | 25500 |
Typische Einsatzbereiche
Bewährt in der industriellen Blechfertigung.
- Blech- und Metallverarbeitung
- Maschinen- und Anlagenbau
- Gehäuse- und Schaltschrankbau
- Automobil- und Zulieferindustrie
Die YAWEI HPE Stanz-/Nibbelmaschinen bieten eine leistungsstarke und wirtschaftliche Lösung für zukunftsorientierte Fertigungsbetriebe.
Sie kombinieren Geschwindigkeit, Präzision und Flexibilität in einem System. Für detaillierte Informationen zu Maschinenvarianten, Ausstattung und Automatisierungsmöglichkeiten beraten wir Sie gerne individuell.
Ihre HPE-Konfiguration für höchste Produktivität.
Wir beraten Sie zu Maschinenvarianten, Werkzeugkonzept und Automatisierung.
