Kombi-Prozess in einer Maschine
Servo-Stanzen und Laserschneiden effizient in einem Arbeitssystem.
Stanz-/Nibbelmaschinen

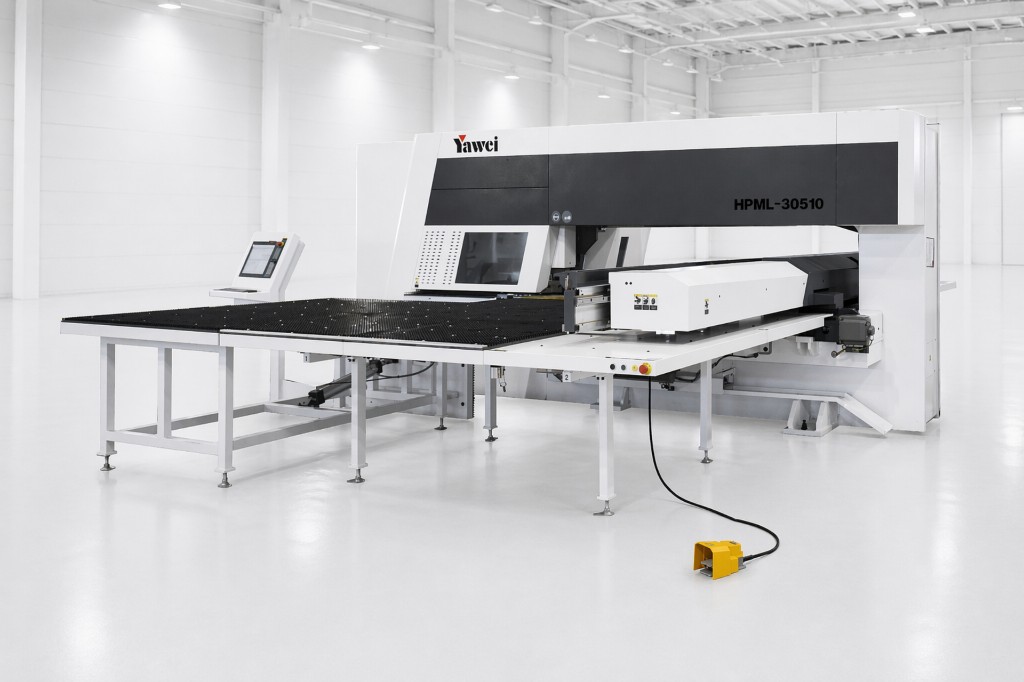

YAWEI HPML
CNC Stanz-Laser-Kombimaschine. Die YAWEI HPML verbindet Servo-Stanzen und Laserschneiden in einer leistungsstarken Kombimaschine.
Stanz-, Umform- und Schneidprozesse lassen sich effizient in einem System umsetzen - ideal für flexible Blechbearbeitung mit hoher Präzision.
Hohe Präzision
Unabhängige Genauigkeit bis ±0,1 mm für Stanzen und Schneiden.
Hohe Produktivität
Bis 2.000 Hübe/min und Blechverfahrgeschwindigkeit bis 102 m/min.
Siemens CNC-Steuerung
Siemens 840D sl für flexible und reproduzierbare Bearbeitungsabläufe.
Flexibel im Einsatz
Für wechselnde Anforderungen in anspruchsvollen Fertigungsumgebungen.
Ihre Vorteile
Stanzen und Laserschneiden in einer produktiven Plattform.
Kombi-Bearbeitung
Servo-Stanztechnologie plus 2-kW-Laser in einem durchgängigen Prozess.
Präzise Ergebnisse
Im kombinierten Betrieb liegt die Genauigkeit bei ±0,15 mm.
Schnelle Taktzeiten
Ausgelegt für hohe Hubraten und dynamische Materialbewegungen.
Leistungsstarke CNC
Moderne Siemens 840D sl Steuerung für stabile Prozessqualität.
Technische Highlights
Konsequent auf Produktivität ausgelegt.
- Arbeitsweise: Servo-Stanzen / Laserschneiden
- Stanzkraft: 294 kN / 30 t
- Laserleistung: 2 kW
- Stanzbearbeitungsbereich (einmalige Positionierung): 1600 × 3000 mm
- Laserbearbeitungsbereich (einmalige Positionierung): 1500 × 2500 mm
- Maximale Materialstärke: 6,35 mm (Stahlkugeltisch) / 3 mm (Bürstentisch)
- Maximaler Stanzdurchmesser: Ø 88,9 mm
- Revolverdrehzahl: 30 U/min
- Werkzeugstationen: 38 inklusive rotierender Stationen
- Maschinengewicht: ca. 20.000 kg
Einsatzbereiche
Vielseitig in der präzisen Blechbearbeitung.
Die YAWEI HPML eignet sich besonders für anspruchsvolle Anwendungen mit wechselnden Konturen, Umformungen und Schneidstrategien.
Industrieanwendungen
- Elektroindustrie
- Hausgeräteindustrie
- Aufzugsbau
Bau und Energie
- Metallfassadenbau
- Neue Energien
- Präzisionsblechbearbeitung
Technologie im Detail

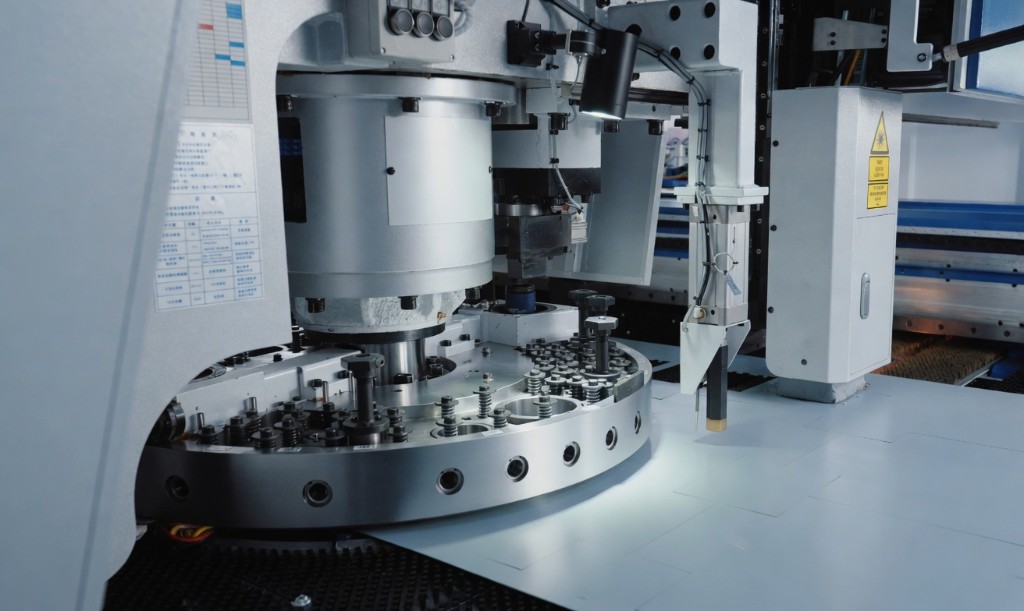

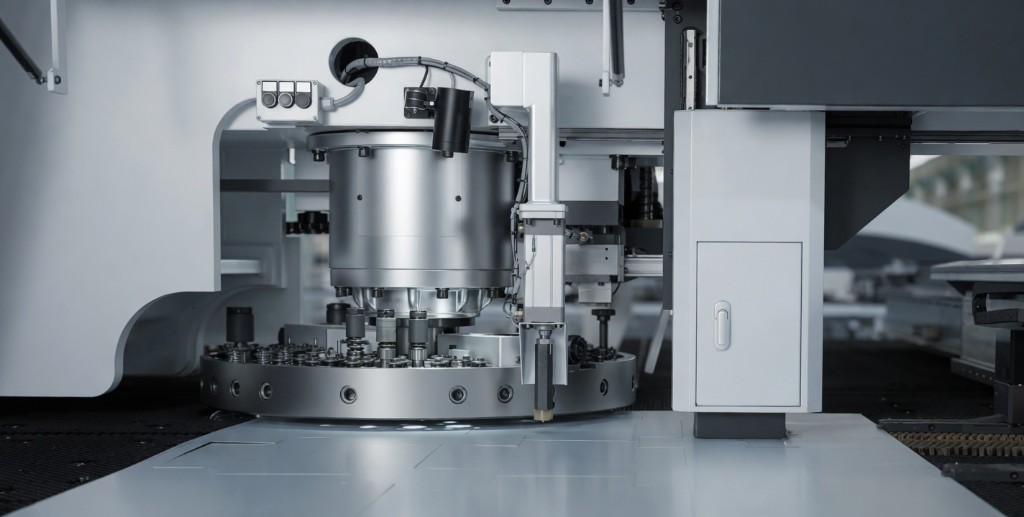

Werkzeugmagazin und Laserprozess
- Integrierter Wechsel zwischen Stanz- und Laserprozess
- Hohe Flexibilität bei wechselnden Bearbeitungsaufgaben

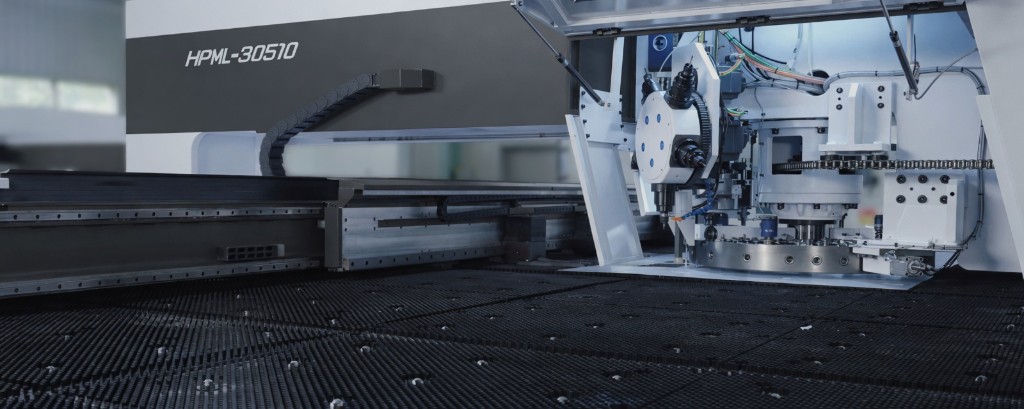

Gewindestation
- Zusätzliche Bearbeitungsfunktion für integrierte Prozessketten
- Reduziert externe Nachbearbeitungsschritte

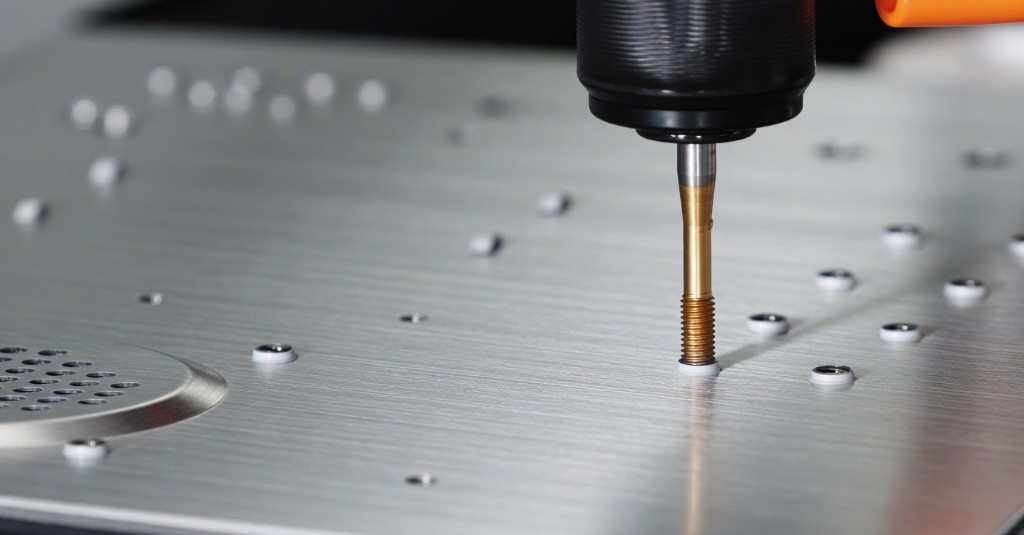

Tapping-Funktion
- Gewindebearbeitung im laufenden Prozess
- Konstante Qualität bei hoher Ausbringung

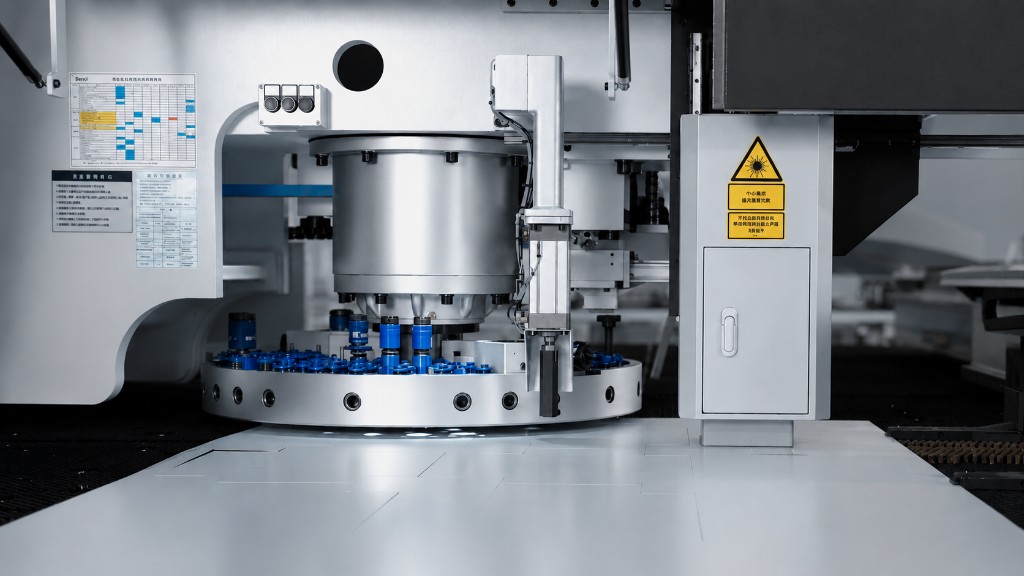

Werkzeugrevolver
- 38 Stationen inklusive rotierender Werkzeuge
- Geeignet für komplexe Konturen und Umformaufgaben

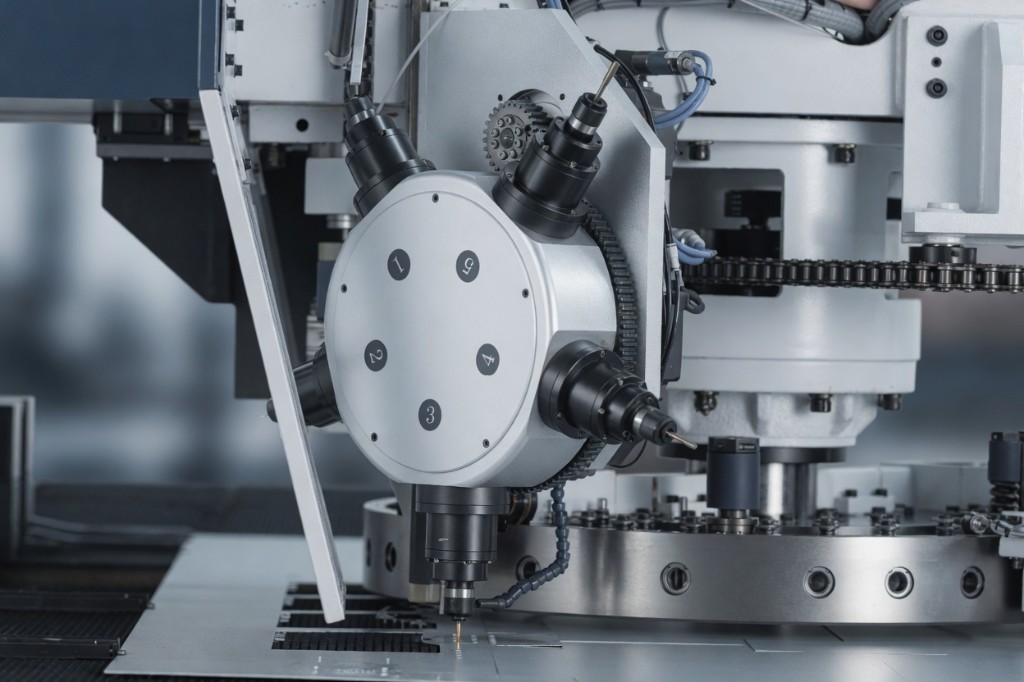

Automatischer Vorschub
- Präzise Materialbewegung für reproduzierbare Ergebnisse
- Unterstützt dynamische und schnelle Fertigungsabläufe
Technische Daten
YAWEI HPML im Überblick
| Parameter | Wert | Einheit |
|---|---|---|
| Arbeitsmodus | Servo Stanzen / Laserschneiden | — |
| Stanzkraft | 294 (30) | kN (t) |
| Laserleistung | 2 | kW |
| Max. Bearbeitungsgröße Stanzen | 1600 × 3000 | mm |
| Max. Bearbeitungsgröße Schneiden | 1500 × 2500 | mm |
| Max. Materialstärke | 6,35 (Kugel) / 3 (Bürste) | mm |
| Max. Stanzdurchmesser | 88,9 | mm |
| Hubrate | 2000 | cpm |
| Stanzfrequenz (1 mm Schritt) | 700 | cpm |
| Stanzfrequenz (25,4 mm Schritt) | 400 | cpm |
| Genauigkeit Stanzen/Schneiden | ±0,10 | mm |
| Genauigkeit kombiniert | ±0,15 | mm |
| Klemmen | 4 | Stk |
| Werkzeugstationen | 38 | Stk |
| CNC System | Siemens 840D sl | — |
| CNC Achsen | 11 | — |
| Max. Blechgeschwindigkeit | 102 | m/min |
| Revolverdrehzahl | 30 | rpm |
| Max. Beladung | 180 | kg |
| Abmessung Länge | 8000 | mm |
| Abmessung Breite | 8000 | mm |
| Abmessung Höhe | 2300 | mm |
| Maschinengewicht | 20000 | kg |

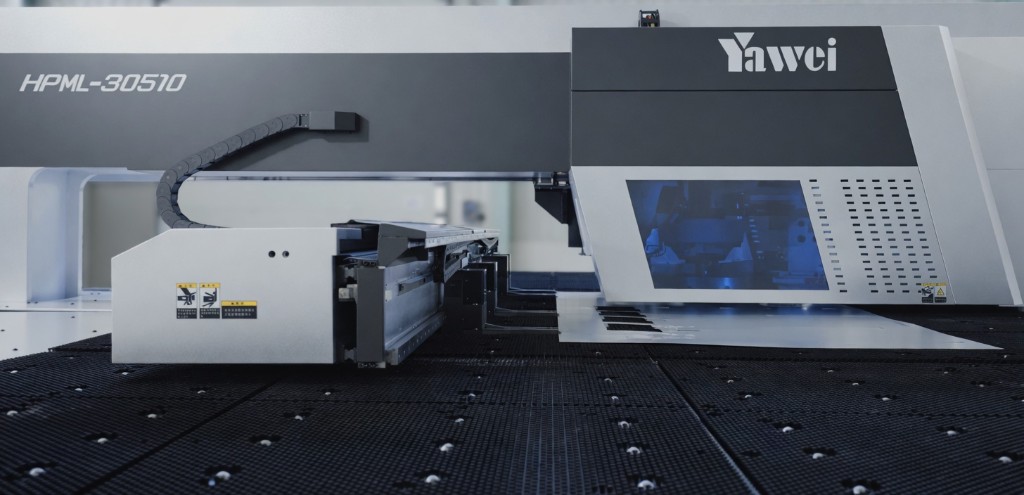

Die YAWEI HPML ist eine vielseitige Kombimaschine für Unternehmen, die Stanzen und Laserschneiden effizient verbinden möchten. Sie bietet hohe Geschwindigkeit, präzise Bearbeitung, flexible Werkzeugausstattung und eine moderne Siemens CNC-Steuerung.
Die vielseitige Kombimaschine für produktive Fertigungsumgebungen.
Die YAWEI HPML ist eine leistungsstarke Lösung für Unternehmen, die Stanzen und Laserschneiden effizient verbinden möchten.
Sie verbindet hohe Geschwindigkeit, präzise Bearbeitung, flexible Werkzeugausstattung und moderne CNC-Technologie für wechselnde Anforderungen in der Blechbearbeitung.
Ihre HPML-Konfiguration für maximale Fertigungsflexibilität.
Wir beraten Sie zur optimalen Prozessauslegung für Stanzen, Umformen und Laserschneiden.
