Automatische Schnittparameter
Schnittwinkel, Schnittspalt und Schnittlänge per CNC berechnet

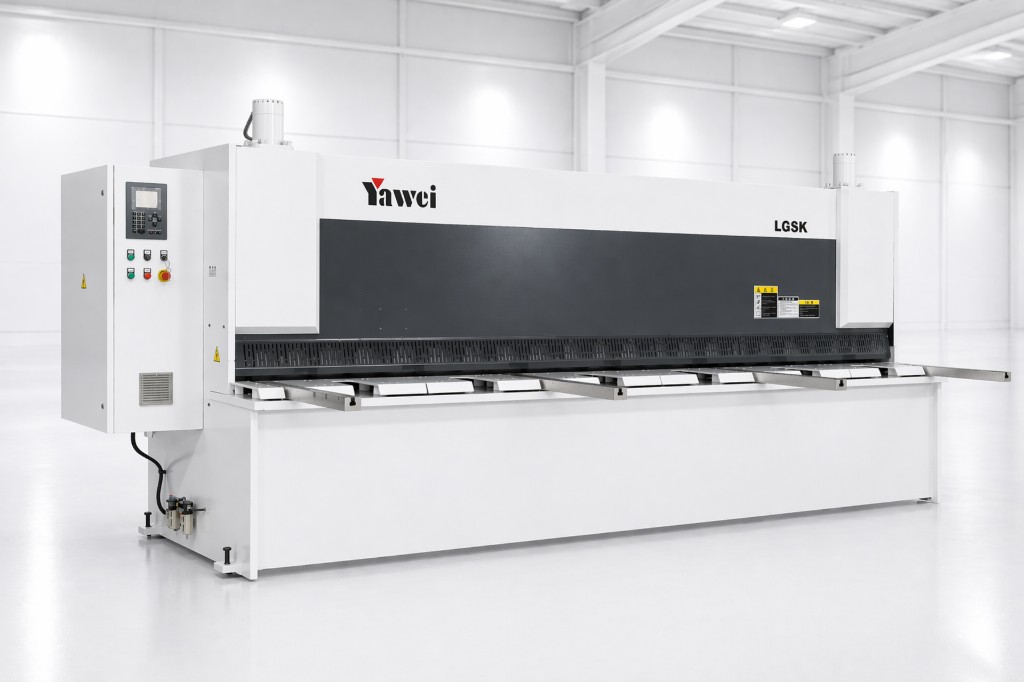

Tafelscheren
LGS-K Serie
YAWEI Tafelscheren stehen für Präzision, Effizienz und maximale Schnittqualität. Dank intelligenter CNC-Steuerung werden Schnittwinkel, Schnittspalt und Schnittlänge automatisch optimal eingestellt.
Präzise Führungsstruktur
Dreipunkt-Rollenführung für spielfreie und stabile Bewegung
Kugelroll-Hinteranschlag
Exakte Positionierung bei konstant hoher Wiederholgenauigkeit
Gratarme Schnitte
Automatische Schnittspaltverstellung schont Schneidkanten und Werkzeug
Schnelle Amortisation
Hohe Schnittgeschwindigkeit bei einfacher Bedienung
Ihre Vorteile
Präzision und Produktivität in einer Anlage.
CNC-gesteuerte Schnittqualität
Automatische Berechnung und Einstellung aller relevanten Schnittparameter.
Leistungsstarker Hinteranschlag
Kugelrollführungen für exakte Positionierung auch bei hohen Stückzahlen.
Wirtschaftlicher Betrieb
Hohe Ausbringung bei gleichzeitig reduziertem Verschleiß an den Schneidkanten.
Hohe Bedienerfreundlichkeit
Intuitive Steuerung und durchdachte Maschinenkonstruktion für den Alltag.
Highlights
Zuverlässige Schnitte für anspruchsvolle Materialien.
- Automatische Schnittspaltverstellung für gratarme Schnittkanten
- Hohe Schnittgeschwindigkeit für produktive Fertigungsabläufe
- Präzise lineare Führungen für reproduzierbare Ergebnisse
- Konstante Qualität auch bei wechselnden Materialstärken
- Ideale Kombination aus Leistung, Komfort und Wirtschaftlichkeit
Serienausstattung
Im Standard stark.
Umfangreiche Basisausstattung für präzise, schnelle und sichere Schneidprozesse in der täglichen Praxis.
Steuerung & Bedienung
- CNC-Steuerung mit automatischer Schnittparametrierung
- Intuitive Bedienoberfläche für schnelle Programmeingabe
- Konstante Prozessstabilität bei Serienfertigung
Materialhandling

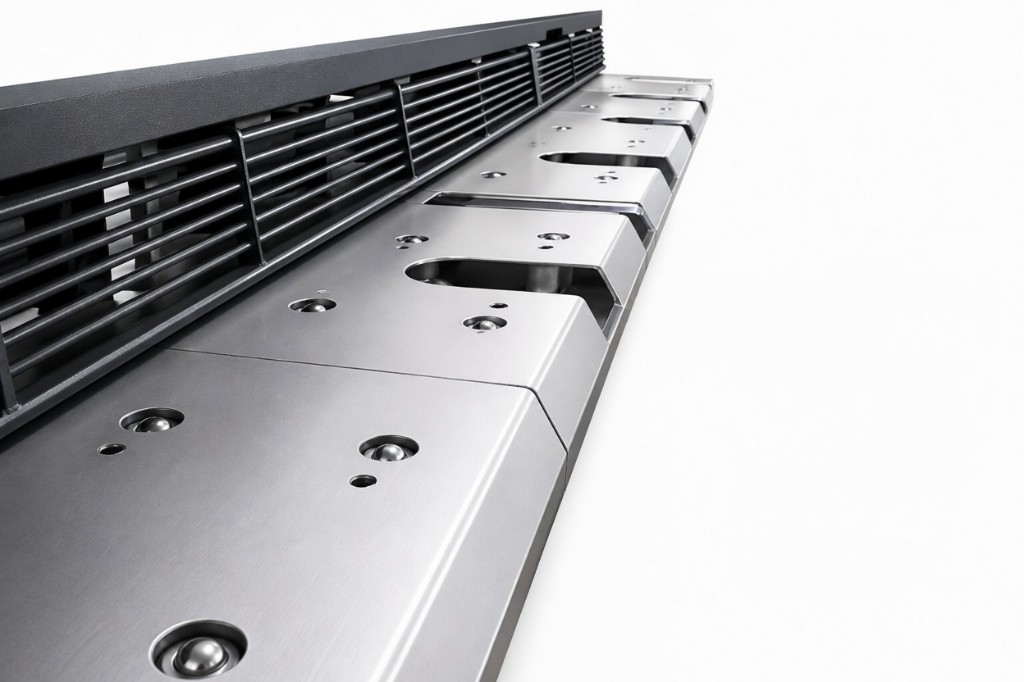

- Hinteranschlag auf Kugelrollführungen
- Blechauflagen für sauberen Materialtransport
- Stabile Auflageflächen für hohe Wiederholgenauigkeit
Performance
- Hohe Hubzahlen für kurze Bearbeitungszeiten
- Automatische Schnittspaltverstellung für unterschiedliche Dicken
- Präzise Schnitte bei anspruchsvollen Materialien
Maschinenkonstruktion
- Dreipunktgelagerte Messerträgerführung
- Federunterstützte Vorspannung für spielfreie Bewegung
- Ruhiger Betrieb und geringer Verschleiß
Technologie im Detail

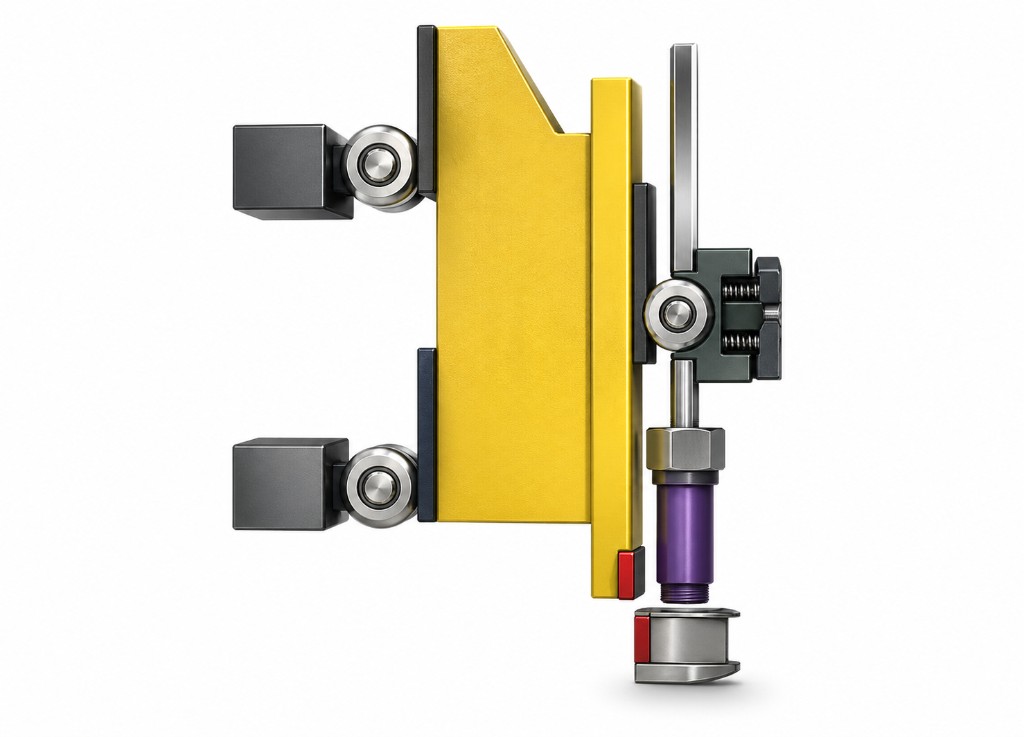

Führungsstruktur (Guide Structure)
- Dreipunktführung mit einer vorderen und zwei hinteren Rollen
- Statisch bestimmte Lagerung verhindert Verkanten
- Gleichmäßige Lastverteilung für hohe Führungsgenauigkeit
- Tellerfedern erzeugen konstante Vorspannkraft für spielfreien Lauf

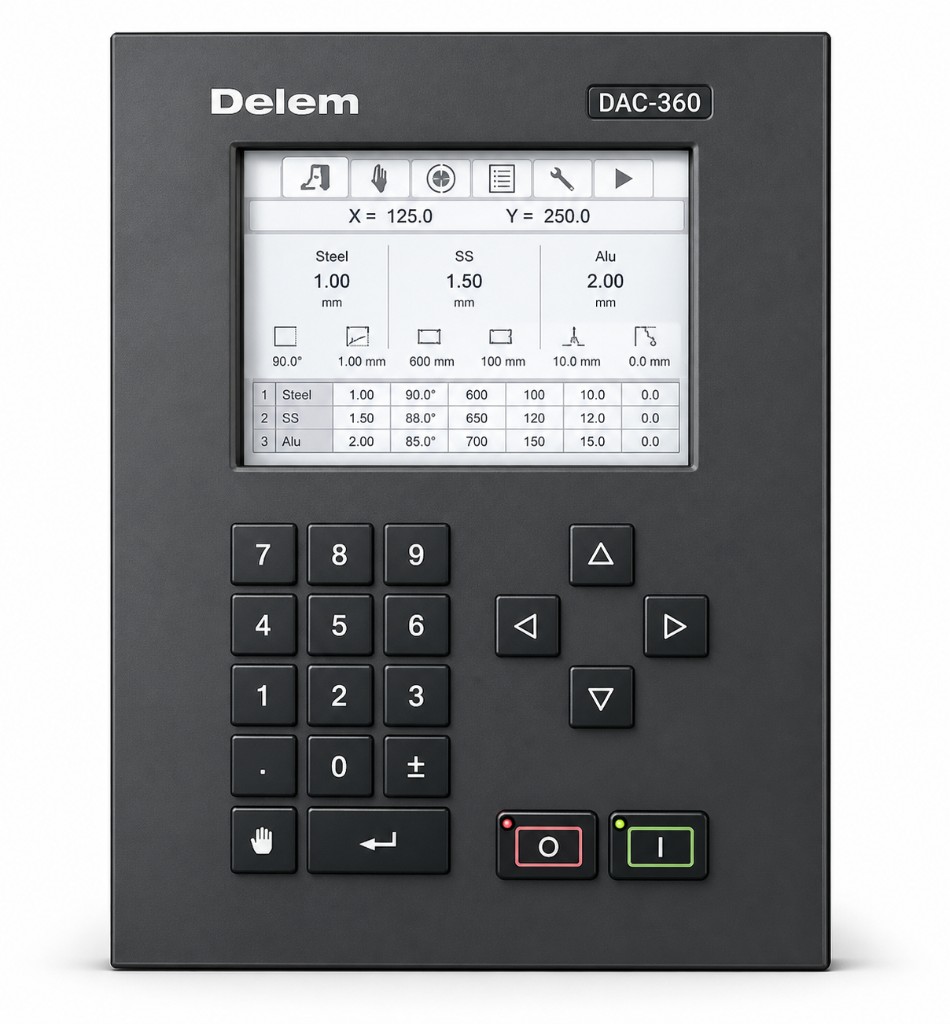

Delem DAC-360 Steuerung
- Bedienfreundliche CNC-Steuerung für den täglichen Einsatz
- Schnelle Eingabe von Schnittdaten und Materialparametern
- Wiederholgenaue Programme für Serienfertigung

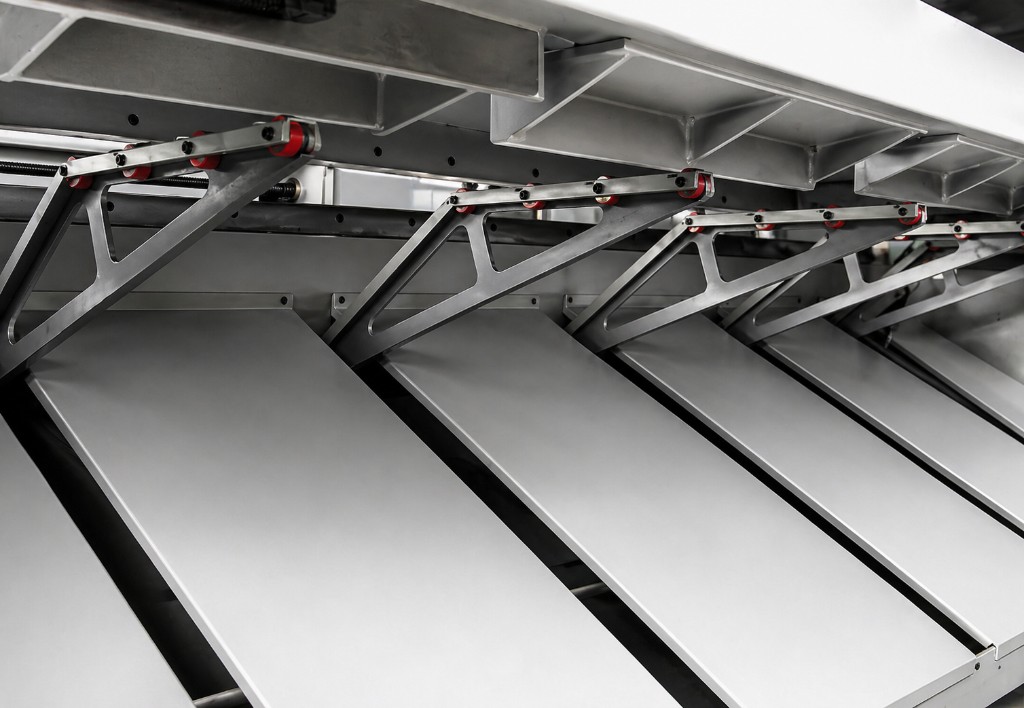

Stabile Blechauflagen
- Saubere Materialführung vor und nach dem Schnitt
- Unterstützung langer Bleche für präzise Positionierung
- Ruhiger Materiallauf reduziert Bedienaufwand
Optionen
Für Ihre Anforderungen.

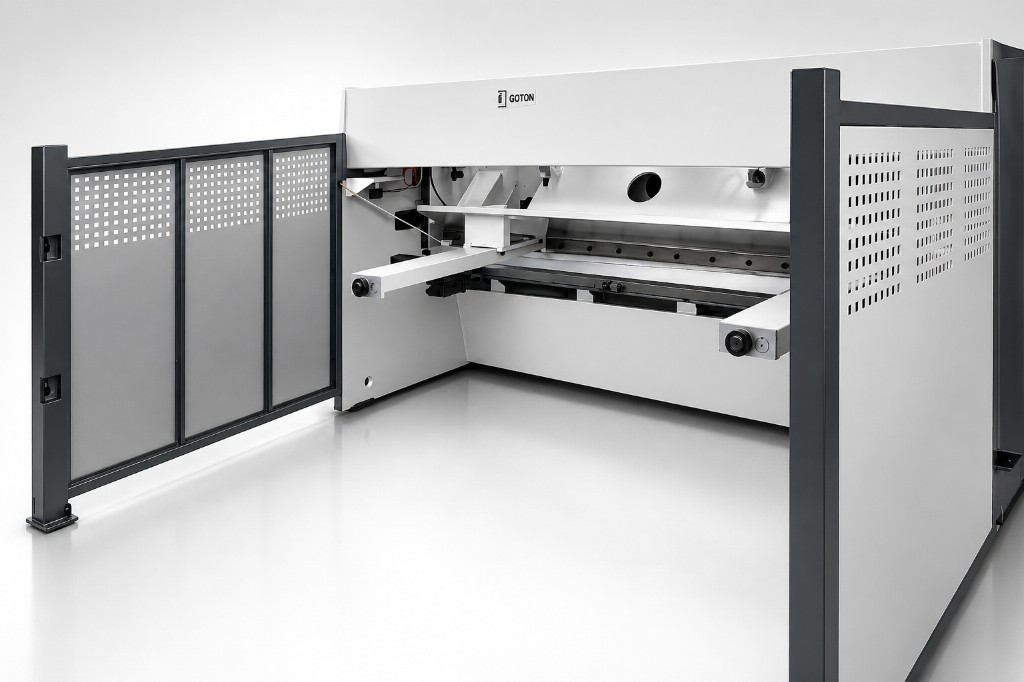

Hinteranschlagschutz
Erhöhte Sicherheit und Schutz im Arbeitsbereich des Hinteranschlags
- Effektiver Schutz des Hinteranschlagbereichs zur Erhöhung der Arbeitssicherheit im täglichen Betrieb.
- Verhindert unbeabsichtigten Zugriff auf bewegliche Achsen und reduziert das Verletzungsrisiko für Bediener.
- Sicherheitskonforme Integration ohne Einschränkung von Präzision, Zugänglichkeit oder Arbeitskomfort.

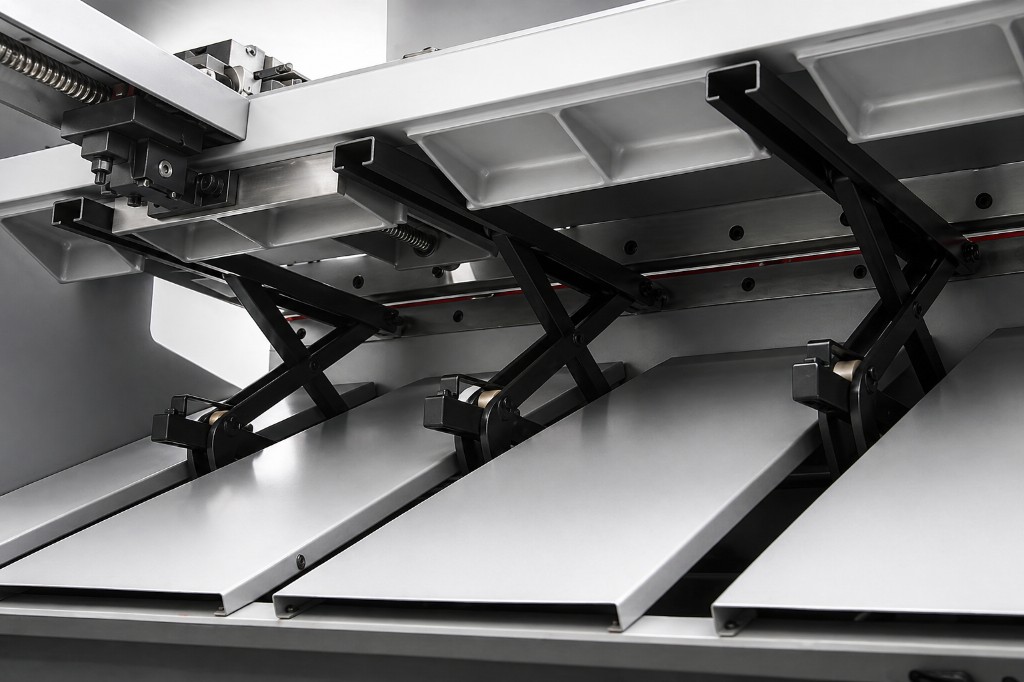

Sheet Support
Optimale Materialunterstützung für großformatige Bleche
- Zuverlässige Unterstützung großer und schwerer Bleche für eine sichere und präzise Bearbeitung.
- Erleichtert das Handling von großformatigem Material und reduziert die Belastung für den Bediener.
- Verbesserte Prozessstabilität und höhere Biegequalität durch gleichmäßige Materialauflage während des gesamten Arbeitsvorgangs.

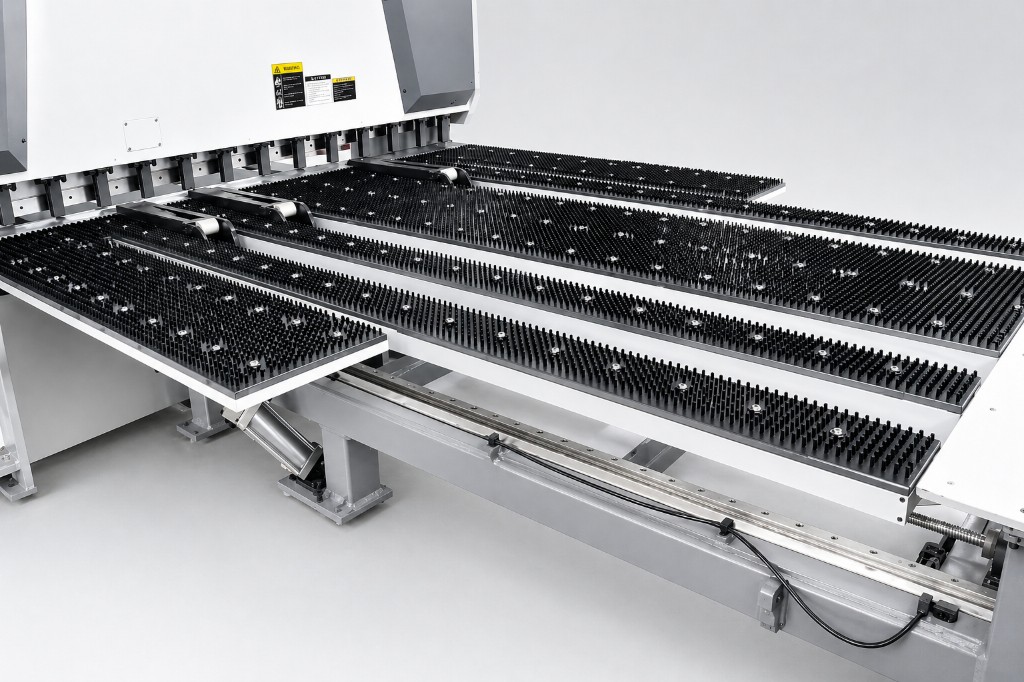

Front Feeder
Effiziente Materialzuführung an der Maschinenfront
- Automatischer Front Feeder sorgt für eine schnelle und präzise Zuführung von Blechen direkt in den Bearbeitungsbereich.
- Verbesserter Materialfluss reduziert Nebenzeiten und steigert die Effizienz im gesamten Produktionsprozess.
- Schonendes und kontrolliertes Handling erhöht die Prozesssicherheit und minimiert Materialbeschädigungen.

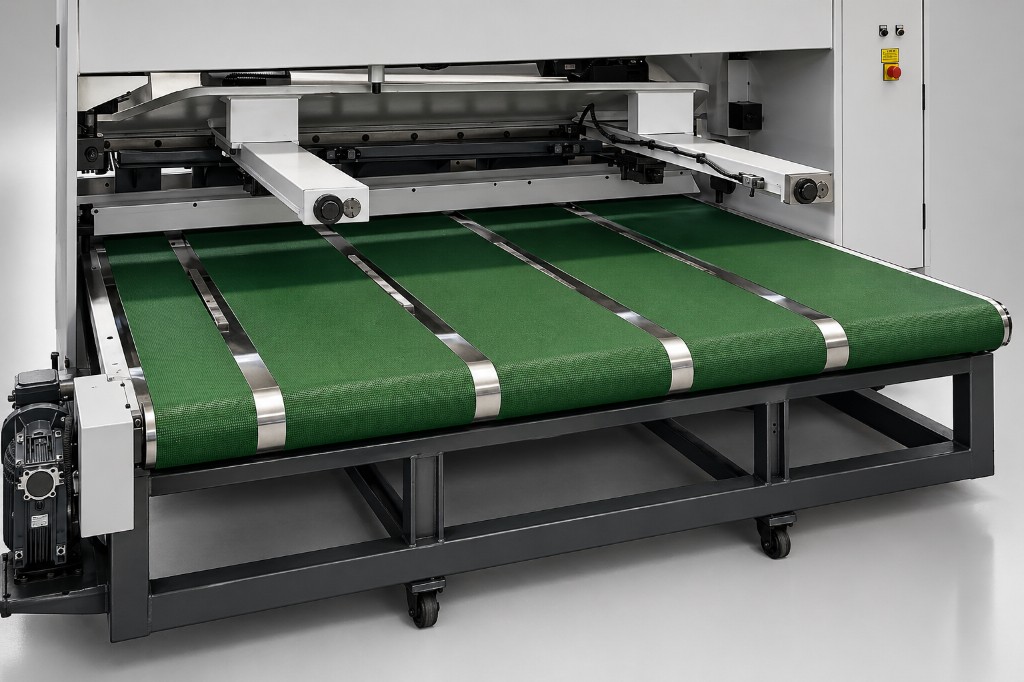

Teileentnahme
Komfortable Entnahme und Abtransport geschnittener Teile

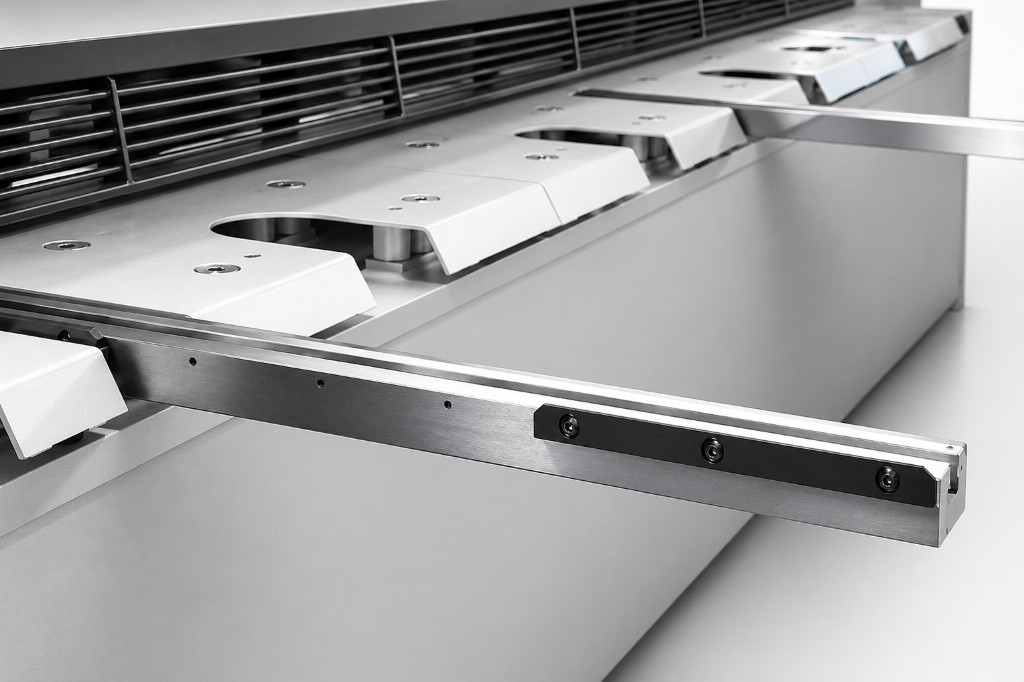

Lange Auflagen
Optimale Unterstützung für lange und schwere Bleche
- Lange Auflagen sorgen für eine stabile und sichere Unterstützung großformatiger oder schwerer Blechteile.
- Erleichtertes Handling verbessert die Ergonomie und reduziert die Belastung für den Bediener bei langen Werkstücken.
- Präzise Materialführung erhöht die Prozesssicherheit und sorgt für gleichbleibend hohe Biegequalität über die gesamte Länge.
Technische Daten
LGS-K Serie im Überblick
| Modell | Max. Schnittdicke (mm) | Max. Schnittlänge (mm) | Schnittwinkel (°) | Anzahl Niederhalter | Hubzahl (min-1) | Hinteranschlag (mm) | Leistung (kW) | Öltankvolumen (L) | Länge (mm) | Breite (mm) | Höhe (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LGSK-6×2500 | 6 | 2500 | 0.5-2 | 14 | 18 | 10-1000 | 7,5 | 250 | 3110 | 1970 | 2050 | 5500 |
| LGSK-6×3050 | 6 | 3050 | 0.5-2 | 17 | 16 | 10-1000 | 7,5 | 250 | 3670 | 1970 | 2050 | 6300 |
| LGSK-6×4050 | 6 | 4050 | 0.5-2 | 22 | 14 | 10-1000 | 7,5 | 250 | 4670 | 2070 | 2180 | 9000 |
| LGSK-6×5000 | 6 | 5000 | 0.5-2 | 24 | 12 | 10-1000 | 15 | 650 | 5720 | 2400 | 2600 | 14500 |
| LGSK-6×6100 | 6 | 6100 | 0.5-2 | 27 | 10 | 10-1000 | 15 | 650 | 6860 | 2500 | 2630 | 20300 |
| LGSK-8×3050 | 8 | 3050 | 0.5-2 | 17 | 13 | 10-1000 | 11 | 320 | 3680 | 2020 | 2100 | 7400 |
| LGSK-8×4050 | 8 | 4050 | 0.5-2 | 22 | 11 | 10-1000 | 15 | 320 | 4680 | 2080 | 2200 | 10800 |
| LGSK-8×5000 | 8 | 5000 | 0.5-2 | 20 | 13 | 10-1000 | 22 | 650 | 5760 | 2420 | 2550 | 18000 |
| LGSK-8×6100 | 8 | 6100 | 0.5-2 | 24 | 11 | 10-1000 | 22 | 650 | 6870 | 2500 | 2650 | 22500 |
| LGSK-8×8100 | 8 | 8100 | 0.5-2 | 30 | 10 | 10-1000 | 30 | 1000 | 8960 | 2700 | 2850 | 44200 |
| LGSK-10×4050 | 10 | 4050 | 0.5-2 | 18 | 11 | 10-1000 | 22 | 650 | 4770 | 2000 | 2400 | 10000 |
| LGSK-13×2500 | 13 | 2500 | 0.5-2.5 | 12 | 11 | 10-1000 | 22 | 650 | 3240 | 2280 | 2600 | 9000 |
| LGSK-13×3050 | 13 | 3050 | 0.5-2.5 | 14 | 10 | 10-1000 | 22 | 650 | 3790 | 2280 | 2350 | 10000 |
| LGSK-13×4050 | 13 | 4050 | 0.5-2.5 | 18 | 9 | 10-1000 | 30 | 650 | 4810 | 2350 | 2500 | 15200 |
| LGSK-13×5000 | 13 | 5000 | 0.5-2.5 | 22 | 8 | 10-1000 | 30 | 650 | 5860 | 2400 | 2600 | 24000 |
| LGSK-13×6100 | 13 | 6100 | 0.5-2.5 | 26 | 6 | 10-1000 | 30 | 1000 | 6960 | 2500 | 2900 | 33000 |
| LGSK-13×7100 | 13 | 7100 | 0.5-2.5 | 31 | 5 | 10-1000 | 37 | 1100 | 7960 | 2600 | 3150 | 45000 |
| LGSK-13×8100 | 13 | 8100 | 0.5-2.5 | 36 | 5 | 10-1000 | 37 | 1100 | 8960 | 2700 | 3450 | 60000 |
| LGSK-16×2500 | 16 | 2500 | 0.5-2.5 | 12 | 10 | 10-1000 | 22 | 650 | 3280 | 2350 | 2700 | 11500 |
| LGSK-16×3050 | 16 | 3050 | 0.5-2.5 | 14 | 9 | 10-1000 | 22 | 650 | 3830 | 2350 | 2450 | 12800 |
| LGSK-16×4050 | 16 | 4050 | 0.5-2.5 | 18 | 8 | 10-1000 | 30 | 650 | 4830 | 2380 | 2520 | 18000 |
| LGSK-16×5000 | 16 | 5000 | 0.5-2.5 | 26 | 6 | 10-1000 | 37 | 1000 | 5880 | 2500 | 2900 | 30500 |
| LGSK-16×6100 | 16 | 6100 | 0.5-2.5 | 31 | 5 | 10-1000 | 37 | 1000 | 6980 | 2550 | 3000 | 39000 |
| LGSK-16×8100 | 16 | 8100 | 0.5-2.5 | 36 | 5 | 10-1000 | 45 | 1100 | 8980 | 2700 | 3500 | 70500 |
| LGSK-20×2500 | 20 | 2500 | 0.5-2.5 | 13 | 7 | 10-1000 | 30 | 650 | 3450 | 2350 | 2850 | 14600 |
| LGSK-20×3050 | 20 | 3050 | 0.5-2.5 | 16 | 7 | 10-1000 | 30 | 650 | 4000 | 2350 | 2500 | 16200 |
| LGSK-20×4050 | 20 | 4050 | 0.5-2.5 | 20 | 6 | 10-1000 | 37 | 800 | 5200 | 2500 | 3000 | 28000 |
| LGSK-20×5000 | 20 | 5000 | 0.5-2.5 | 24 | 6 | 10-1000 | 55 | 1100 | 6000 | 2700 | 3350 | 44000 |
| LGSK-20×6100 | 20 | 6100 | 0.5-2.5 | 27 | 5 | 10-1000 | 55 | 1100 | 7100 | 2800 | 3450 | 55000 |
| LGSK-25×2500 | 25 | 2500 | 0.5-2.5 | 13 | 6 | 10-1000 | 45 | 1000 | 3500 | 2400 | 3100 | 22000 |
| LGSK-25×3050 | 25 | 3050 | 0.5-2.5 | 16 | 6 | 10-1000 | 45 | 1000 | 4150 | 2450 | 3200 | 24000 |
| LGSK-25×4050 | 25 | 4050 | 0.5-2.5 | 20 | 4 | 10-1000 | 55 | 1500 | 5050 | 2500 | 3300 | 38500 |
| LGSK-30×3050 | 30 | 3050 | 0.5-3.5 | 18 | 4 | 10-1000 | 55 | 1100 | 4250 | 2650 | 3020 | 38300 |
Weitere Ausführungen und Konfigurationen auf Anfrage verfügbar.
