Głowica tnąca PRECITEC Auto Focus - produkcja Niemcy

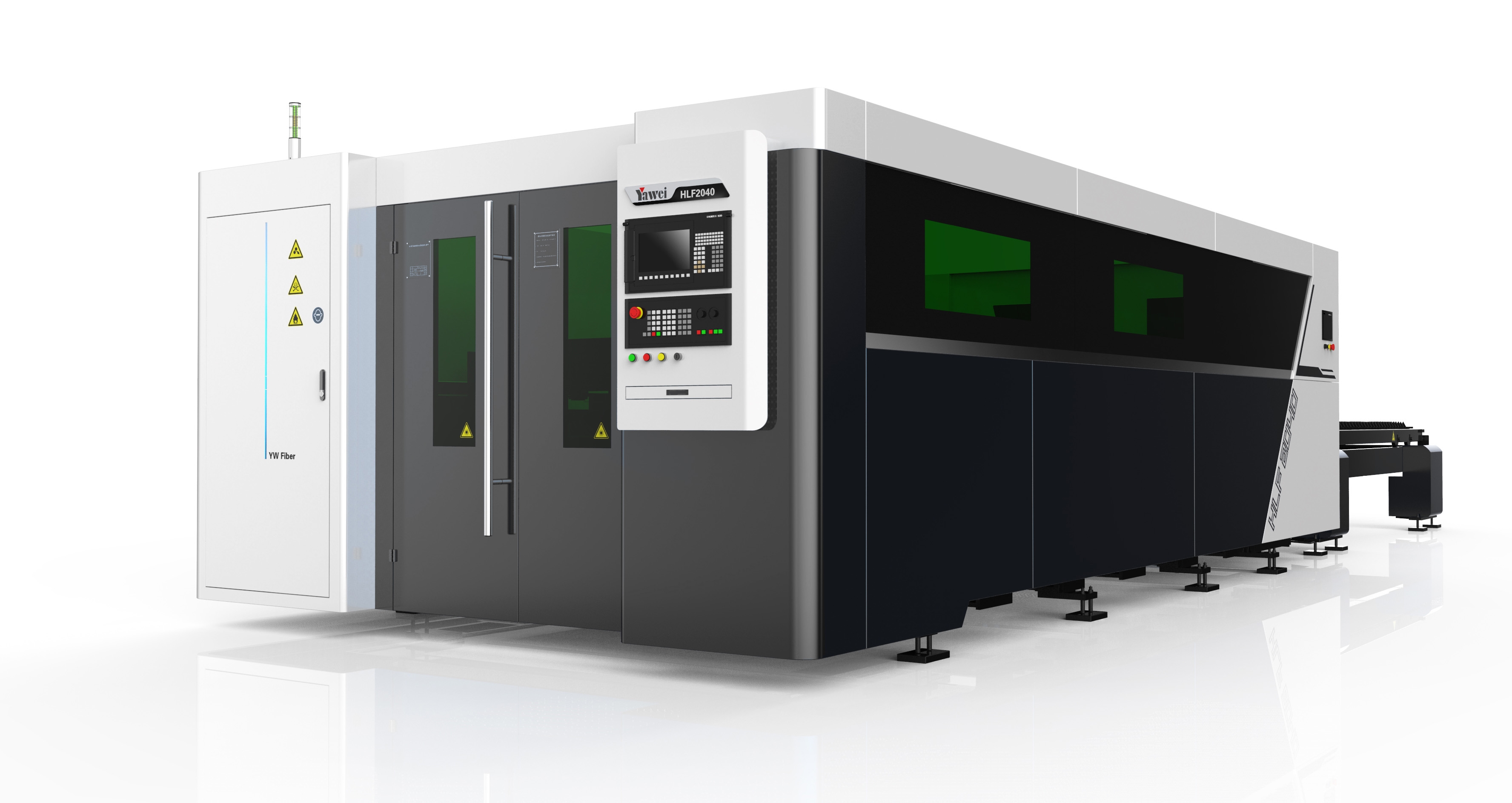

Laserowa maszyna światłowodowa HLF jest wyposażona w głowicę tnącą z autofokusem z serii Premium niemieckiego producenta Precitec.

Niezwykle wydajny czujnik odległości umożliwia maksymalne prędkości cięcia przy zachowaniu najwyższej jakości oraz skutecznie kompensuje wszelkie  nierówności w materiale.

Zabezpieczenie  głowicy tnącej przed kolizją.

W przypadku kolizji, głowica tnąca automatycznie odłącza się od mocowania, aby zapobiec poważnym uszkodzeniom. Ponowna instalacja może być łatwo przeprowadzona co pozwala na  zminimalizowanie przestojów.

Sterowanie CNC Siemens - Produkukcja Niemcy

Sterownik Siemens 840DsL z ekranem dotykowym umożliwia nawet niedoświadczonym operatorom łatwe wycinanie programów.Porty  LAN i USB są w standardzie. Wykrywanie krawędzi blachy, regulacja mocy dla ostrych przejść konturowych, wznawianie cięcia po przerwaniu są również zawarte w standardzie.

Rezonator IPG - Produkcja Niemcy

YAWEI używa tylko wysokiej jakości rezonatorów IPG o mocy wyjściowej od 1kW do 15kW w swoich laserach światłowodowych serii HLF.

Automatyczne czyszczenie dysz + kalibracja odległości

Laserowa maszyna światłowodowa automatycznie czyści dyszę z rozprysków, które mogą wystąpić podczas cięcia, aby zapobiec problemom z cięciem. Po wymianie dyszy, czujnik odległości jest automatycznie kalibrowany. Pozwala to na znaczne skrócenie czasu instalacji.

Rama maszyny - wysoka precyzja

Stalowa rama maszyny jest odciążana po spawaniu, aby zminimalizować naprężenia materiału. Daje to ramie najwyższą sztywność dla maksymalnej wydajności. Obróbka ramy na najnowocześniejszych wielkoformatowych maszynach CNC gwarantuje maksymalną precyzję.

Prowadnice i napędy - z Niemiec i Japonii

Prowadnice liniowe do lasera światłowodowego YAWEI są produkowane przez firmę THK z Japonii. Umożliwia to uzyskanie najwyższej dokładności pozycjonowania przy maksymalnej żywotności i minimalnej emisji hałasu.

Układy przeniesienia napędu Wittenstein umożliwiają optymalną dokładność pozycjonowania dla wymagających zastosowań.

Obie strony osi X zapewniają maksymalne przyspieszenie i wyjątkową stabilność. Napędy i ich technologia podwójnej synchronizacji pochodzą z firmy Siemens.

Stoły wymienne

Wymienne stoły umożliwią rozładunek gotowego, obrobionego stołu podczas gdy maszyna laserowa obrabia drugi stół. Stół ten może być opcjonalnie wyposażony w podnośnik z rolkami kulkowymi dla łatwiejszego pozycjonowania blachy. Stół jest podnoszony / opuszczany hydraulicznie przed zmianą. Ergonomiczna wysokość załadunku jest więc zawsze zachowana.

Czujniki fotooptyczne SICK są umieszczone wokół stołu, aby chronić operatora przed niebezpieczeństwem.



Certyfikat  CE

Laserowa maszyna światłowodowa jest całkowicie zamknięta i posiada szklane panele filtracyjne z przodu i z boków, które filtrują promieniowanie powstałe podczas procesu cięcia.

Opis	jednostka	HLF 1530	HLF 2040	HLF 2060	HLF 2562	HLF 2580
max. format	mm	3000x1500	4000x2000	6000x2000	6200x2500	8000x2500
X zakres	mm	3040	4040	6040	6240	8040
Y zakres	mm	1520	2020	2020	2520	2520
Z zakres	mm	120	120	120	120	120
X/Y Prędkość	m/min	170	170	170	140	140
X/Y Przyśpieszenie	m/s2	2G	2G	2G	1.5G	1.5G
Dokładność	mm	±0.03	±0.03	±0.03	±0.03	±0.03
max. waga elementu	kg	1000	1800	2800	3500	4000
Wymiary	mm	9200x4800x2200	12000x5000x2200	16500x5000x2200	17000x5000x2200	20500x5500x2200
Waga	kg	11000	14500	20000	22000	26000
Moc źródła	kW	3 / 4 / 6 / 8 / 10 / 12 / 15

Możliwości automatyzacji

Yawei oferuje swoim klientom kilka standardowych rozwiązań w zakresie załadunku i rozładunku laserów światłowodowych. Indywidualne rozwiązania są oczywiście również możliwe  zgodnie z wymaganiami klienta.

Automatisierung für Fiberlaser Schneidanlagen



Stół rolkowy

W razie potrzeby, opcjonalny stół z rolkami kulkowymi hydraulicznie podnosi blachę na stole . Ułatwia to załadunek i rozładunek nawet ciężkich blach.

Donaldson - odpylacz filtracyjny

Firma YAWEI koncentruje się nawysokiej  jakości filtracji pyłów pochodzących z cięcia  oferując systemy  odciągowe Donaldson jako wyposażenie opcjonalne.

Wykrywanie położenia blachy

Czujnik głowicy tnącej umożliwia pomiar pozycji blachy i w razie potrzeby dostosowanie programu do blachy w przypadku przechylenia blachy.

Zmiana dyszy

Automatyczna wymiana dysz umożliwia szybkie automatyczne przełączanie pomiędzy różnymi materiałami i grubościami blachy. W ten sposób zużycie gazu jest zoptymalizowane w zależności od materiału, który ma być cięty, a jakość cięcia jest perfekcyjna.
