CNC Abkantpresse PBH - High End Pressen mit Topausstattung

CNC Abkantpressen mit TOP Ausstattung

Die PBH – Baureihe der SMD - YAWEI sind sehr schnelle, hochgenaue CNC gesteuerte Abkantpressen für die präzise Blechumformung durch definiertes Biegen und Kanten. Diese hydraulischen CNC Abkantpressen eröffnen dem Anwender unter Einhaltung der aktuellen Sicherheitsbestimmungen alle Möglichkeiten. Bereits mit serienmäßiger Ausstattung dieser Abkantpressen wird eine Produktivität und Genauigkeit erreicht, die bisher nur mit viel teureren Abkantpressen möglich war. Selbstverständlich sind auch Messsysteme und diverse CNC gesteuerte Achsen erhältlich.


  • 4 Achsen CNC – Steuerung CYBELEC ModEva 15T mit 2D Farbgrafikbildschirm & Touchscreen für die Achsen Y1/Y2 (Pressbalken auf und ab), X (Hinteranschlag vor und zurück) und R (Hinteranschlag auf und ab), auf Wunsch mit 3D Grafik und Winkelvermessung
  • CNC gesteuerte X- / R-Achse

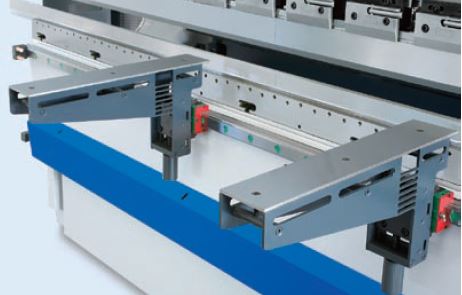

  • 2 Auflagearme vorn auf Linearführung verfahrbar
  • HEIDENHAIN Glasmaßstäbe mit Linearführungen
  • Automatische Kompensation der Ständerauffederung
  • Sehr hohe Eilganggeschwindigkeiten des Pressbalkens bei der Ab- und Aufwärtsfahrt
  • Automatische hydraulische Bombierung in jeder Abkantpresse Typ PBH (Gegendruckeinrichtung) durch hydraulische Flachzylinder, eingebaut in einem dreigeteilten Pressentisch für die absolute Biegewinkelgenauigkeit über die gesamte Biegelänge
  • Beide Hinteranschlagsachsen sind vollwertige CNC - Achsen mit Kugelrollspindeln und Linearführungen für hohe Verfahrgeschwindigkeiten und wiederholgenaue, präzise Positionierung
  • Ungewöhnlich große Einbauhöhen, Hubwege und Ausladungen
  • Vierfache Pressbalkenführung
  • Sicherheit: Fiessler AKAS II mit integrierter Sicherheitssteuerung
  • CE Konformität
  • mechanische Schnellklemmung der Oberwerkzeuge (Typ Amada)
  • 3 Anschlagfinger auf Linearführung in Z Richtung verfahrbar
  • Matrizentisch 50mm mit 13,5 x 22,5mm Nut für Einsteckmatrizen
Spezifikation
Presskraft
Tischlänge
Abstand zw.
Ständern
Ausladung
Verfahrweg
Öffnungsweite
  kN mm mm mm mm mm
PBH 80-2550 800 2550 2150 350 215 400
PBH 110-3100 1100 3100 2600 410 265 450
PBH 160-3100 1600 3100 2600 410 265 450
PBH 160-4100 1600 4100 3600 410 265 450
PBH 220-3100 2200 3100 2600 410 265 450
PBH 220-4100 2200 4100 3600 410 265 450


  • Hydraulische Biegehilfen
  • Erweiterte Hub und Einbaugrösse



  • Hydraulische Klemmsysteme
  • 6-Achsen gesteuerter Hinteranschlag
  • Tandem – Ausführung


  • Robotisierung

Ihr Ansprechpartner

Dipl. Ing. Roger Dietrich
Beratung und Verkauf
Telefon: +49 (0) 3 62 04 / 71 00 - 13
rd@hs-maschinentechnik.de

DER LINK ZU UNSEREN GEBRAUCHTEN LASERMASCHINEN

Passende Abwickelsoftware

Libellula [Unfolder]

Produktdatenblatt
Download PDF, 1,3MB
