Faserlaser - Fiberlaser 1kW bis 15kW mit Topausstattung

Faserlaser - die neuste Generation von Großformat bis MAXI

Die Faserlaser der Serie HLF sind ultraschnelle, hochpräzise Fiberlaser mit neuster Technologie. Mit Precitec Autofokus Schneidkopf, Siemens Touchscreen Steuerung und Antriebe und IPG Resonatoren ausgestattet.

Natürlich bieten wir Ihnen für unsere Faserlaser umfassenden Service, Schulung, Software und Ersatzteilversorgung an. Unser großes Team an erfahrenen Technikern ermöglicht schnelle Reaktionszeiten und kurze Anfahrten.

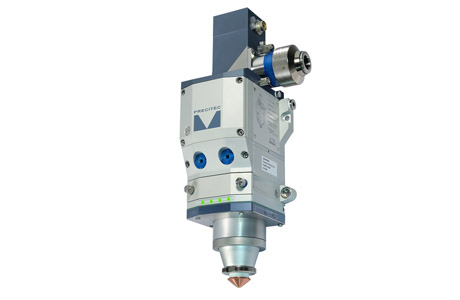

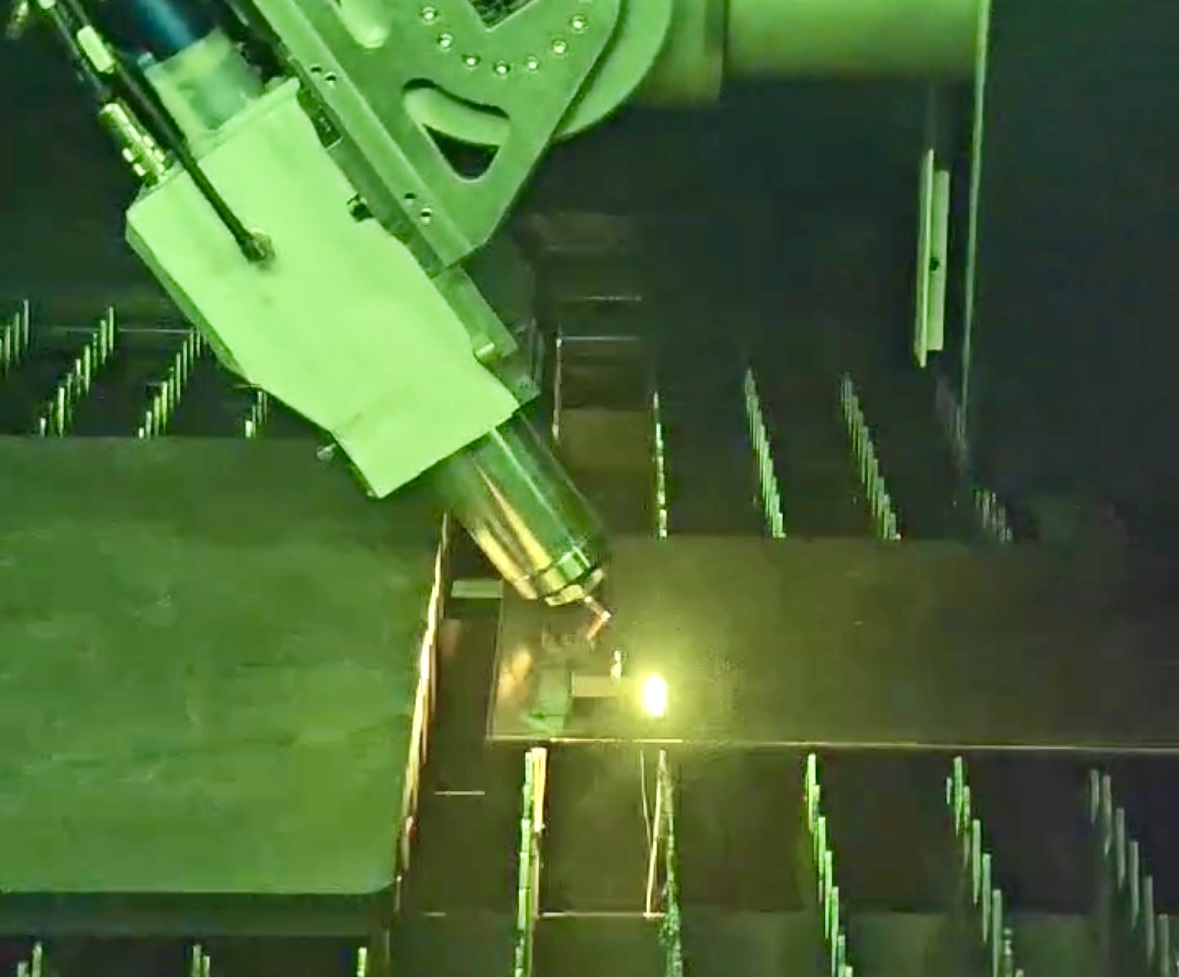

PRECITEC Auto Fokus Schneidkopf - Made in Germany

Die Faserlasermaschine HLF ist mit einem Autofokus Schneidkopf der Premium Baureihe vom deutschen Hersteller Precitec ausgestattet.


Der extrem effiziente Abstandssensor ermöglicht maximale Schnittgeschwindigkeiten bei höchster Schnittqualität und gleicht dabei effizient in seinen Grenzen Unebenheiten im Rohrmaterial aus.


Schneidkopf Kollisionsschutz

Im Kollisionsfall löst sich der Schneidkopf automatisch von der Aufhängung um größere Schäden zu vermeiden. Die erneute Installation kann einfach wieder installiert werden um Stillstandszeiten zu minimieren.


Siemens CNC Steuerung - Made in Germany

Die Siemens Steuerung 840DsL mit Touchscreen ermöglicht es auch unerfahrenen Bedienern einfach Programme zu schneiden. LAN, USB sind Standard. Blechkantenerkennung, Leistungsanpassung bei spitzen Konturübergängen, Fortsetzen des Schnittes nach Unterbrechung sind ebenso im Standard enthalten.


IPG Resonator - Made in Germany

YAWEI verwendet in ihren Fiberlasern der Serie HLF nur hochwertige IPG Resonatoren von 1kW bis 15kW Leistung.


Automatische Düsenreinigung + Abstandskalibrierung

Die Fiberlasermaschine reinigt automatisch turnusmäßig die Düse von ggf. auftretenden Schneidspritzern um Schneidprobleme zu verhindern. Nach Düsenwechsel wird automatisch der Abstandssensor kalibriert. Rüstzeiten werden dadurch immens reduziert.


Maschinenrahmen - spannungsarm

Der Stahl-Maschinenrahmen wird nach dem Schweißen spannungsarm geglüht zur Minimierung des Materialstresses. Dadurch erhält der Rahmen höchste Steifheit für maximale Performance. Durch die Bearbeitung des Rahmens auf modernsten großformatigen CNC Maschinen garantieren maximale Präzision.


Führungen und Antriebe - aus Deutschland und Japan

Die Linenarührungen der Faserlasermaschine YAWEI stammen von THK aus Japan. Dies ermöglicht höchste Positioniergenauigkeit bei maximaler Lebensdauer und minimaler Geräuschemission.

Die schrägverzahnten Zahnstangen aus dem Hause Wittenstein ermöglichen eine optimale Positioniergenauigkeit für anspruchsvolle Anwendungen.

Der beidseitige der X-Achse sorgt für maximale Beschleunigung und extreme Stabilität. Die Antriebe und deren Dual-Synchronierungstechnologie stammen von Siemens.


Wechseltisch

Der Wechseltisch ermöglicht das Entladen des fertig bearbeiteten Tisches, während in der Lasermaschine der 2. Tisch bearbeitet wird. Dieser kann optional mit Kugelrollentisch zur einfacheren Positionierung des Blechs ausgestattet werden. Der Wechseltisch wird vorm Wechsel hydraulisch angehoben / abgesenkt. Eine ergonomische Beladehöhe ist somit immer gegeben.

Um den Wechseltisch werden SICK Lichtschranken positioniert, um den Bediener von Gefahren zu schützen.

CE Konformität

Die YAWEI Fiberlaser Serie HLF ist vom TÜV Rheinland geprüft und abgenommen und wird mit CE Kennzeichnung geliefert.

Die Fiberlasermaschine ist komplett eingehaust und hat an Front und Seiten Filterglasscheiben um den Schneidprozess zu überwachen.

Beschreibung

Einheit

HLF 1530

HLF 2040

HLF 2060

HLF 2562

HLF 2580

max. Blechgröße mm 3000x1500 4000x2000 6000x2000 6200x2500 8000x2500
X Achsen Verfahrweg mm 3040 4040 6040 6240 8040
Y Achsen Verfahrweg mm 1520 2020 2020 2520 2520
Z Achsen Verfahrweg mm 120 120 120 120 120
X/Y Geschwindigkeit m/min 170 170 170 140 140
X/Y Beschleunigung m/s2 2G 2G 2G 1.5G 1.5G
Positioniergenauigkeit mm ±0.03 ±0.03 ±0.03 ±0.03 ±0.03
max. Werkstückgewicht kg 1000 1800 2800 3500 4000
Maschinenmaße mm 9200x4800x2200 12000x5000x2200 16500x5000x2200 17000x5000x2200 20500x5500x2200
Gewicht kg 11000 14500 20000 22000 26000
Laserleistung kW 3 / 4 / 6 / 8 / 10 / 12 / 15

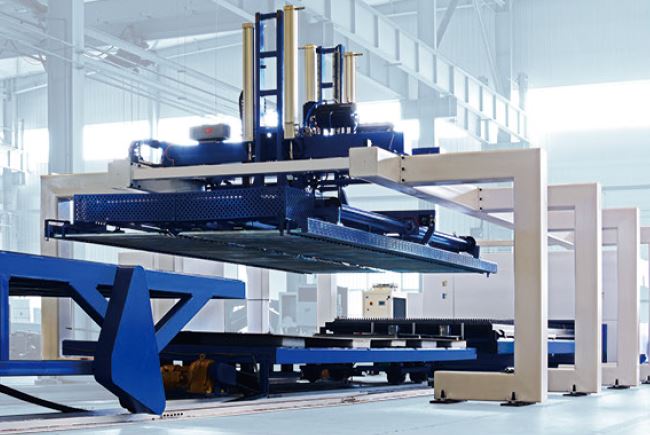

Automatisierungsmöglichkeiten

Yawei bietet seinen Kunden mehrere standardisierte Lösungen zur Be- und Entladung der Fiberlaser an. Entsprechend der Kundenanforderungen sind natürlich auch individuelle Lösungen möglich.


Automatisierung für Fiberlaser Schneidanlagen



Kugelrollentisch

Der optionale Kugelrollentisch hebt bei Bedarf hydraulisch das Blech am Wechseltisch über den Schneidtisch. Dies ermöglicht ein einfacheres Be- und Entladen auch schwerer Bleche.

Donaldson Absaug-/Filtereinheit


YAWEI setzt bei der Schneidstaubfilterung auf Qualität und bietet Donaldson Absauganlagen optional an.

Blechlagenerkennung

Der Sensor des Schneidkopfes ermöglicht es, die Lage des Bleches zu vermessen und das Programm bei Schieflage des Bleches wenn nötig dem Blech anzupassen.

Düsenwechsel

Der automatische Düsenwechsel ermöglicht die schnelle automatische Umrüstung zwischen verschiedenen Materialien und Blechdicken. Somit wird der Gasverbrauch entsprechend des zu schneidenden Materials optimiert und die Schnittqualität perfektioniert
