2D Faserlaser - Rohrlaser bis 180mm Durchmesser

YAWEIs Rohrlaser Baureihe YLT - 2D Faserlaser für maximale Geschwindigkeit bei optimaler Effizienz

Die Rohrlaser der Serie YLT sind ultraschnelle, hochpräzise Fiberlaser mit neuster Technologie. Mit Precitec Schneidkopf, Beckhoff Steuerung und Antriebe und IPG Resonatoren ausgestattet.

Natürlich bieten wir Ihnen für unsere Faserlaser umfassenden Service, Schulung, Software und Ersatzteilversorgung an. Unser großes Team an erfahrenen Technikern ermöglicht schnelle Reaktionszeiten und kurze Anfahrten.

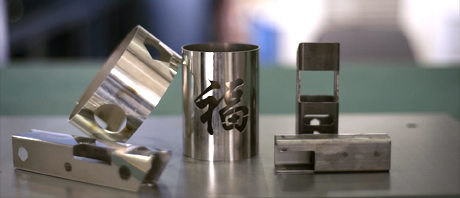

Abb.: Produktbeispiele




Die Rohrlaser der YLT sind im Standard bereits optimal ausgestattet. Hochwertige deutsche / europäische Komponenten garantieren für höchste Geschwindigkeit und Präzision bei optimaler Auslastung.

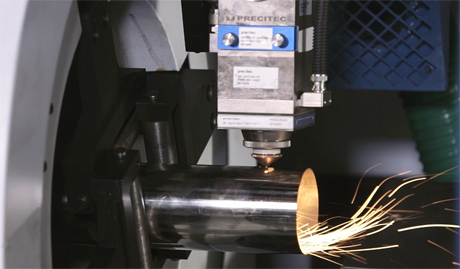

 Precitec Schneidkopf Light Cutter - Made in Germany

  • Der Rohrlaser YLT ist mit einem Schneidkopf neuster Baureihe vom deutschen Hersteller Precitec ausgestattet. Der extrem effiziente Abstandssensor ermöglicht maximale Schnittgeschwindigkeiten bei höchster Schnittqualität.


Beckhoff CNC Steuerung - Made in Germany rohrlaser_beckhoff.jpg

  • Die Beckhoff Steuerung mit Touchscreen ermöglicht es auch unerfahrenen Bedienern einfach Programme zu schneiden. LAN, USB sind Standard. Leistungsanpassung bei spitzen Konturübergängen, Fortsetzen des Schnittes nach Unterbrechung sind ebenso im Standard enthalten.

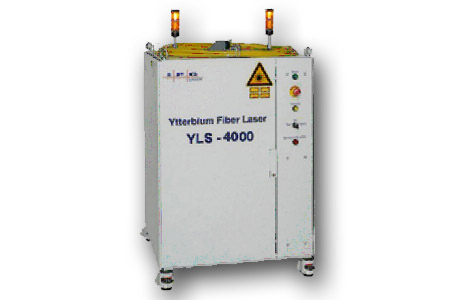

IPG Resonator - Made in Germany


  • IPG Resonatoren der YLS Serie 1 bis 3kW werden für die Rohrlaser Baureihe YLT eingesetzt

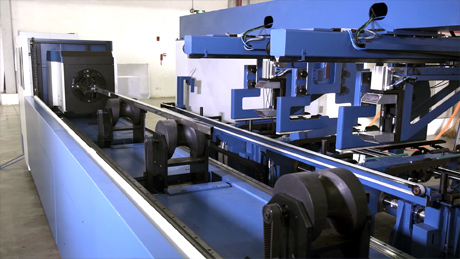

Vollautomatische Rohr-Supporter


Vollautomatische Unterstützungsvorrichtung – Der Supporter kann automatisch eingestellt werden, wenn Rohre unterschiedlicher Querschnittsgrößen gewechselt werden, die Rüstzeit wird somit erheblich reduziert und die Effizienz immens erhöht.

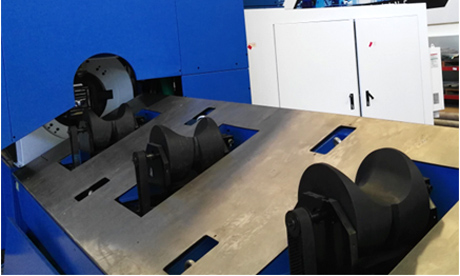

Supporter auf Entladeseite


Das Entladesystem zur Unterstützung des fertigen Rohrs, um ein Drehen und Schwenken zu vermeiden, speziell bei längeren Fertigteilen. Die Supporter werden durch Servomotoren zugestellt.

Maschinenrahmen - spannungsarm

  • Der Stahl-Maschinenrahmen wird nach dem Schweißen spannungsarm geglüht zur Minimierung des Materialstresses. Dadurch erhält der Rahmen höchste Steifheit für maximale Performance. Durch die Bearbeitung des Rahmens auf modernsten großformatigen CNC Maschinen garantieren maximale Präzision

Führungen und Antriebe - aus Deutschland und Japan

  • Als Führungen der Faserlasermaschine setzt YAWEI Qualitätsmarken aus Japan und Deutschland ein. Dies ermöglicht höchste Positioniergenauigkeit bei maximaler Lebensdauer und minimaler Geräuschemission. Der beidseitige der X-Achse sorgt für maximale Beschleunigung und extreme Stabilität. Die Antriebe und deren Dual-Synchronierungstechnologie stammen von Siemens.

CE Konformität

Alle Yawei Maschinen sind vom TÜV Rheinland geprüft und entsprechen den Anforderungen des europäischen Marktes.

Beschreibung

Einheit

YLT-6018

YLT-10018

Rohrabmessungen mm

Ø6200x20-180

◊6200x20-130

Ø10200x20-180

◊10200x20-130
X Achsen Verfahrweg mm 6800 10800
Y Achsen Verfahrweg mm 200 200
Z Achsen Verfahrweg mm 160 160
A,B Achsen Verfahrweg
X/Y Geschwindigkeit m/min 100 100
X/Y Beschleunigung m/s2 1G 1G
A,B Rotationsgeschwindigkeit r/min 120 120
Positioniergenauigkeit mm ±0.05 ±0.05
Repositioniergenauigkeit mm ±0.03 ±0.03
max. Werkstückgewicht kg/m 20 20
Länge Rohr - aut. Beladung mm 3000-6200 4000-10200
Länge Rohr - aut. Entladung mm 0-4000 0-4000
Maschinenmaße mm 13000x4500x3000 17000x4500x3000
Gewicht kg 10000 15000
Laserleistung kW 1 / 2 / 3

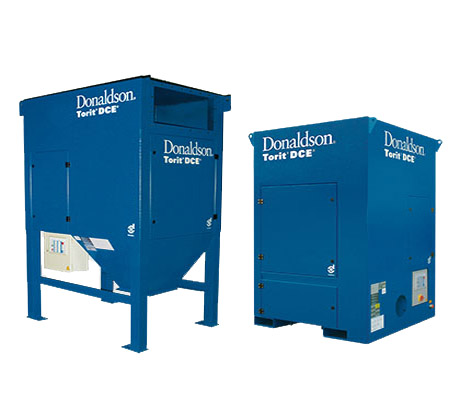

Donaldson Absaug-/Filtereinheit


YAWEI setzt bei der Schneidstaubfilterung auf Qualität und bietet Donaldson Absauganlagen optional an.
